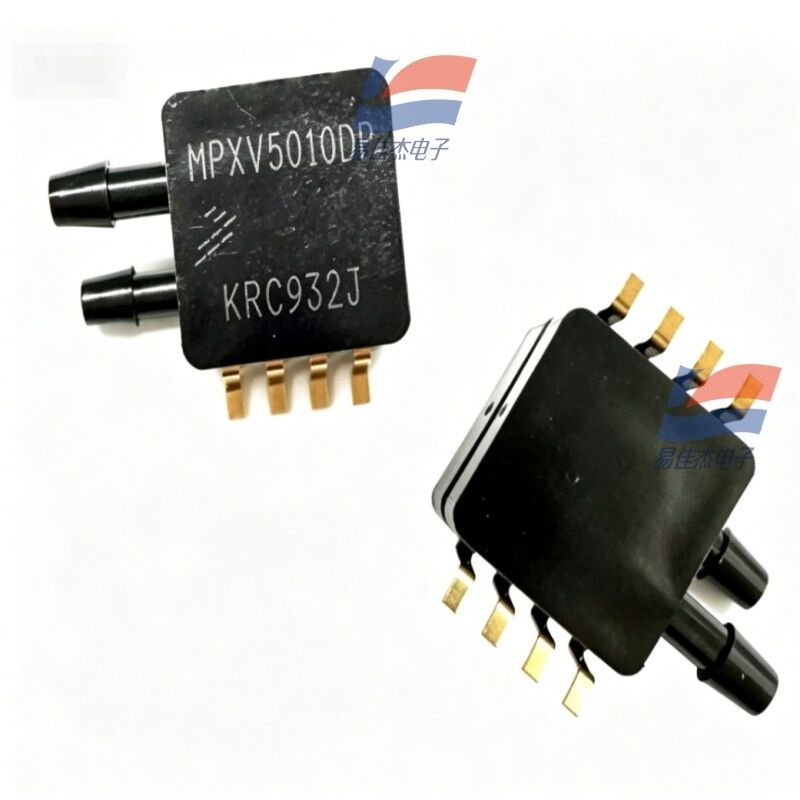

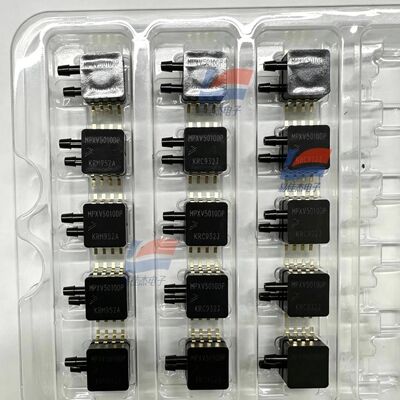

YJJ MPXV5010DP 0-10kPa ডিফারেনশিয়াল চাপ সেন্সর HVAC এবং মেডিকেল অ্যাপ্লিকেশন

পণ্য বিবরণ:

YJJ MPXV5010DP 0-10kPa ডিফারেনশিয়াল প্রেসার সেন্সর HVAC এবং মেডিকেল অ্যাপ্লিকেশন

বৈশিষ্ট্য:

I. মূল পরামিতি

1. চাপ পরিসীমা

পরিমাপের ধরন: ডিফারেনশিয়াল প্রেসার (ডিফারেনশিয়াল), ডুয়াল ইনলেট P1-P2

পরিসর: 0 - 10 kPa (0 - 1.45 PSI, প্রায় 1000 মিমি জলের কলাম)

সর্বোচ্চ ওভারলোড: 40 kPa

ব্রেকেজ প্রেসার: 100 kPa

2. বৈদ্যুতিক আউটপুট (তাপমাত্রার ক্ষতিপূরণ সহ পরিবর্ধিত)

পাওয়ার সাপ্লাই: 4.75 - 5.25 VDC (স্ট্যান্ডার্ড 5V সিঙ্গেল-চিপ মাইক্রোকন্ট্রোলার সিস্টেম পাওয়ার সাপ্লাই)

আউটপুট ভোল্টেজ: 0.2 V (0 kPa) - 4.7 V (পূর্ণ স্কেল 10 kPa), লিনিয়ার এনালগ ভোল্টেজ আউটপুট

সংবেদনশীলতা: 450 mV/kPa

প্রতিক্রিয়া সময়: ≤ 1 মি.সে

নির্ভুলতা: 0 - 85℃ ≤ ±5% FS, ফ্যাক্টরি ক্যালিব্রেটেড, চিপে ইন্টিগ্রেটেড তাপমাত্রা ক্ষতিপূরণ সার্কিট, বাহ্যিক কন্ডিশনার সার্কিটের প্রয়োজন নেই।

3. পরিবেশ এবং কাঠামো

অপারেটিং তাপমাত্রা: -40 ℃ ～ +125 ℃

প্যাকেজ: SIP-6 সরাসরি সন্নিবেশ, ডুয়াল হুক এয়ার নজল (বাইরের ব্যাস φ3.3 মিমি), সিলিকন রাবার টিউবিংয়ের সাথে সংযুক্ত

মাঝারি: শুধুমাত্র শুষ্ক এবং পরিষ্কার বাতাসের জন্য উপযুক্ত, তরল, ক্ষয়কারী গ্যাসের জন্য উপযুক্ত নয়

পিন: 1 = VCC 5V; 2 = GND; 3 = এনালগ আউট; 4/5/6 = ভাসমান পিন

২. মডেল লেটার ব্যাখ্যা

MPXV: অন-চিপ সংকেত পরিবর্ধন + তাপমাত্রা ক্ষতিপূরণ সহ সিরিজ

5010: রেঞ্জ কোড 0 - 10 kPa

ডিপি: ডিফারেনশিয়াল প্রেসার = ডুয়াল পোর্ট ডিফারেনশিয়াল প্রেসার টাইপ (দুটি চাপ পোর্ট, দুটি বিন্দুর মধ্যে চাপের পার্থক্য পরিমাপ করা)

III. প্রধান অ্যাপ্লিকেশন

1. HVAC বায়ুচলাচল শিল্প (সবচেয়ে বেশি ব্যবহৃত)

ফ্যানের আগে এবং পরে চাপের পার্থক্য পরিমাপ, নালীগুলির স্থির চাপ পরিমাপ

ফিল্টার ব্লকেজের নিরীক্ষণ: ফিল্টারের আগে এবং পরে চাপের পার্থক্য বৃদ্ধি ইঙ্গিত দেয় যে ফিল্টারটি আটকে আছে

পরিষ্কার কক্ষের চাপ নিয়ন্ত্রণ, ধুলো-মুক্ত কর্মশালা, বায়ুচলাচল বায়ু ভলিউম পর্যবেক্ষণ

2. চিকিৎসা সরঞ্জাম

ভেন্টিলেটর, এনেস্থেশিয়া মেশিনে বায়ু প্রবাহের চাপের পার্থক্য পরিমাপ

পালমোনারি ফাংশন টেস্টিং যন্ত্রগুলিতে বায়ু প্রবাহ পরিমাপ

হাসপাতালের বিছানায় বায়ুচাপ নিয়ন্ত্রণ ব্যবস্থার জন্য চাপ সংগ্রহ

3. শিল্প পরিমাপ এবং নিয়ন্ত্রণ

পিটট টিউব দিয়ে বাতাসের গতি পরিমাপ (বাতাসের গতি গণনা করার জন্য ডিফারেনশিয়াল চাপের সাথে মিলিত)

ছোট গ্যাস প্রবাহের পরিমাপ (থ্রটলিং + ডিফারেনশিয়াল প্রেসার কনভার্সন টু ফ্লো রেট)

ফ্যান, ভ্যাকুয়াম পাম্পের নেতিবাচক চাপের নিরীক্ষণ

গ্যাস বিশ্লেষক চাপ পর্যবেক্ষণ

4. গৃহস্থালী যন্ত্রপাতি এবং যন্ত্র

ওয়াশিং মেশিনে পানির স্তরের চাপ সনাক্তকরণ

ছোট এয়ার পাম্পের ক্লোজড-লুপ চাপ নিয়ন্ত্রণ

এয়ার টাইটনেস টেস্টিং, মাইক্রো প্রেসার টেস্টিং ইকুইপমেন্ট
