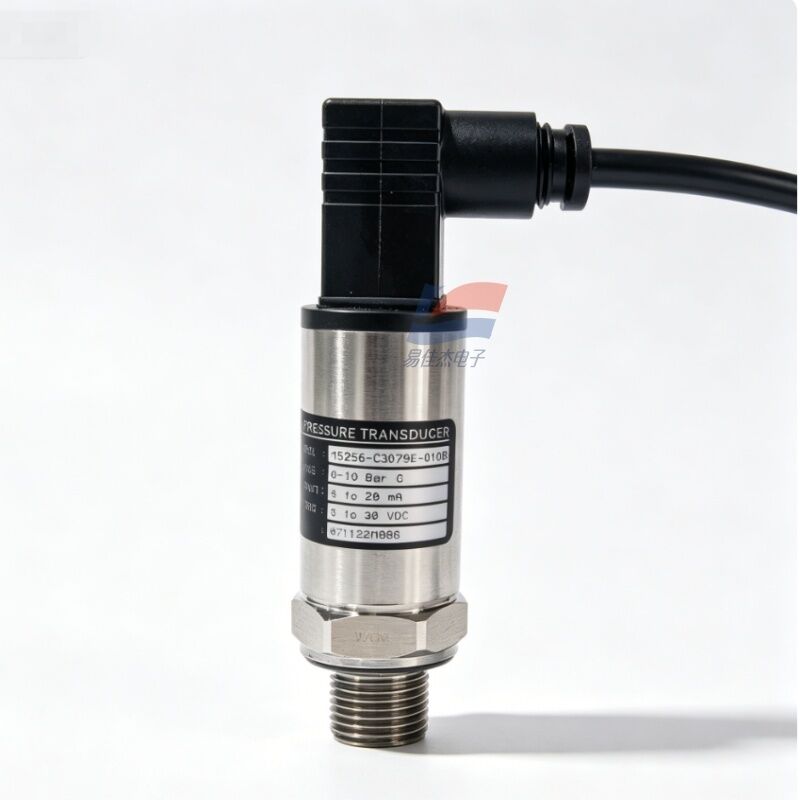

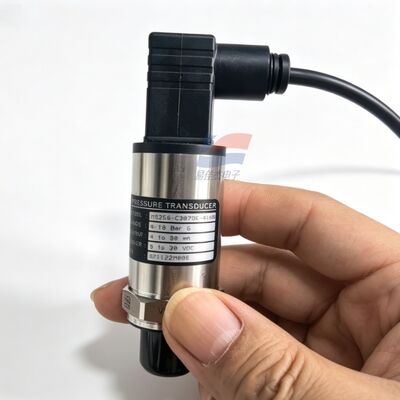

YJJ M5256-C3079E-010BG HAVC রেফ্রিজারেশনের জন্য 0-10Bar শিল্প চাপ ট্রান্সমিটার

পণ্য বিবরণ:

HAVC রেফ্রিজারেশনের জন্য YJJ M5256-C3079E-010BG 0-10Bar ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সমিটার

বৈশিষ্ট্য:

M5256: M5200 কমপ্যাক্ট মাইক্রো-নকল স্টেইনলেস স্টীল প্রেসার ট্রান্সমিটার প্ল্যাটফর্ম

C3079E: ইলেকট্রিক্যাল + থ্রেডেড কম্বাইন্ড কোড

ডিজিটাল 3: আউটপুট সিগন্যাল = 4-20mA দুই-তারের বর্তমান আউটপুট

079: বৈদ্যুতিক সংযোগকারী = DIN43650 টাইপ একটি ডান-কোণ Hirschmann প্লাগ

ই: প্রসেস থ্রেড = PT1/4 (R1/4) ব্রিটিশ মেট্রিক কনিক্যাল পাইপ এক্সটার্নাল থ্রেড

010: পরিসীমা 0-10 বার G (গেজ চাপ, 0-1 MPa)

B: চাপের ধরন = গেজ চাপ (বায়ুমন্ডলের সাথে সংযুক্ত এক দিক আপেক্ষিক চাপ পরিমাপ করে)

জি: স্ট্যান্ডার্ড সার্কিট সুরক্ষা কনফিগারেশন (বিপরীত সংযোগ, শর্ট সার্কিট, ইএমআই সার্জ সুরক্ষা)

২. মূল প্রযুক্তিগত কর্মক্ষমতা পরামিতি

1. চাপ কর্মক্ষমতা টেবিল

পরামিতি এবং স্পেসিফিকেশন

পরিমাপ পরিসীমা: 0 - 10 বার G (গেজ চাপ / 0 - 1000 kPa)

সামগ্রিক নির্ভুলতা (অ-রৈখিকতা + হিস্টেরেসিস + পুনরাবৃত্তিযোগ্যতা): ±0.25% FS

টোটাল এরর ব্যান্ড (TEB): সম্পূর্ণ তাপমাত্রা পরিসরে ±1.0% FS

নিরাপত্তা ওভারলোড চাপ: রেট করা পরিসীমার 2 গুণ (20 বার)

বিস্ফোরণ-প্রমাণ ব্রেকিং প্রেসার: রেটেড রেঞ্জের 5 গুণ (50 বার)

প্রতিক্রিয়ার সময়: <3ms, গতিশীল চাপে কোন ব্যবধান নেই

বার্ষিক দীর্ঘমেয়াদী জিরো ড্রিফ্ট: ≤ ±0.1% FS প্রতি বছর

2. বৈদ্যুতিক স্পেসিফিকেশন

আউটপুট: 4 - 20mA দুই-তারের সিস্টেম (0 বার = 4mA, 10 বার = 20mA)

পাওয়ার সাপ্লাই ভোল্টেজ: 9 - 30VDC (শিল্প মান 24VDC সিস্টেমের জন্য সাধারণ)

লোড উচ্চ সীমা: সর্বোচ্চ 500Ω

সার্কিট সুরক্ষা: বিপরীত পাওয়ার সংযোগ সুরক্ষা, আউটপুট শর্ট সার্কিট সুরক্ষা, 10V/m ইলেক্ট্রোম্যাগনেটিক সার্জ EMC সুরক্ষা

নিরোধক শক্তি: 100MΩ @ 500VDC

সংযোগ: 3-কোর ডান-কোণ Hirschmann DIN43650 প্লাগ, প্লাগ এবং আনপ্লাগ করা সহজ, কম্পন প্রতিরোধী

3. যান্ত্রিক এবং মাঝারি সামঞ্জস্য

যোগাযোগের উপাদান: 17-4PH স্টেইনলেস স্টীল ইন্টিগ্রেটেড মাইক্রো-ফিউশন কোর বডি, কোনও ওয়েল্ড নেই, কোনও রাবার সিলিং রিং নেই, ফুটো হওয়ার ঝুঁকি কম, তেল এবং জল প্রতিরোধী

প্রক্রিয়া ইন্টারফেস: PT1/4 (R1/4) বাহ্যিক শঙ্কুযুক্ত থ্রেড, টেফলন গ্যাসকেট সিলের সাথে মিলিত

সুরক্ষা গ্রেড: IP67, বহিরঙ্গন এবং আর্দ্র ক্যাবিনেটের জন্য উপযুক্ত

অ্যান্টি-ভাইব্রেশন: 20G (20 - 2000Hz); প্রভাব প্রতিরোধের: 50G

সামগ্রিক আকার: নলাকার কমপ্যাক্ট টাইপ, ছয়-পার্শ্বযুক্ত প্রান্ত 24 মিমি, মোট দৈর্ঘ্য 50 মিমি, সীমিত সরঞ্জামের জায়গায় সহজ ইনস্টলেশন

ওজন: প্রায় 85 গ্রাম

4. তাপমাত্রা পরামিতি

মাঝারি কাজের তাপমাত্রা: -40℃ ~ +125℃

কারখানার তাপমাত্রা ক্ষতিপূরণ পরিসীমা: -20℃ ~ +85℃ (সম্পূর্ণ তাপমাত্রা পরিসীমা ক্রমাঙ্কন, উচ্চ এবং নিম্ন তাপমাত্রায় কোন উল্লেখযোগ্য প্রবাহ নেই)

স্টোরেজ তাপমাত্রা: -40℃ ~ +125℃

প্রযোজ্য মিডিয়া: সংকুচিত বায়ু, জলবাহী তেল, পরিষ্কার জল, কম চাপের বাষ্প, হালকা দুর্বল ক্ষয়কারী তরল

5. সার্টিফিকেশন

সিই ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক কম্প্যাটিবিলিটি সার্টিফিকেশন, RoHS এনভায়রনমেন্টাল কমপ্লায়েন্স

3. মূল পণ্যের সুবিধা

ইন্টিগ্রেটেড স্টেইনলেস স্টীল কোর বডি: কোন ও-রিং সিলিং স্ট্রাকচার নেই, তেল, জলীয় বাষ্প, উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধী, যার আয়ুষ্কাল সাধারণ ডিফিউশন সিলিকন ট্রান্সমিটারের চেয়ে বেশি;

ওয়াইড ভোল্টেজ 9 - 30VDC পাওয়ার সাপ্লাই, মেশিন টুলস, এয়ার কম্প্রেসার, 24V ডিসি পাওয়ার সাপ্লাই সহ PLC কন্ট্রোল ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ;

অন্তর্নির্মিত একাধিক সার্কিট সুরক্ষা, সাইটে সংযোগের সময় ভুল তারের বা শর্ট সার্কিটের কারণে সেন্সরের কোনও ক্ষতি হয়নি, উচ্চ ডিবাগিং ফল্ট সহনশীলতার হার;

IP67 জলরোধী ডান-কোণ Hirschmann সংযোগকারী, কম্পন পরিবেশে আলগা বা ভাঙার সম্ভাবনা কম;

কারখানার সম্পূর্ণ তাপমাত্রা পরিসীমা ক্রমাঙ্কন, অত্যন্ত বিনিময়যোগ্য, প্রতিস্থাপনের পরে সিস্টেমটিকে পুনরায় ক্রমাঙ্কন করার প্রয়োজন নেই।

4. প্রধান অ্যাপ্লিকেশন পরিস্থিতি

1. হাইড্রোলিক/এয়ার অটোমেশন সরঞ্জাম (সবচেয়ে বেশি ব্যবহৃত)

ইনজেকশন ছাঁচনির্মাণ মেশিন, ডাই-কাস্টিং মেশিন সার্ভো হাইড্রোলিক সিস্টেম তেল চাপ বন্ধ-লুপ পর্যবেক্ষণ;

এয়ার কম্প্রেসার, ভ্যাকুয়াম পাম্প, স্টোরেজ ট্যাঙ্ক চাপ স্থিতিশীলতা, উচ্চ এবং নিম্ন চাপ শুরু-স্টপ নিয়ন্ত্রণ;

প্রেসিং ফিক্সচার, স্বয়ংক্রিয় সমাবেশ লাইন তেল চাপ সংগ্রহ, ওভারপ্রেশার অ্যালার্ম।

2. HVAC, হিমায়ন এবং জল চিকিত্সা

সেন্ট্রাল এয়ার কন্ডিশনারে ঠান্ডা জল/গরম জলের পাইপের জন্য জলের চাপ ট্রান্সমিটার;

শুকানোর মেশিন, এয়ার কম্প্রেসার জন্য চাপ পর্যবেক্ষণ;

জল পরিশোধন সরঞ্জামের জন্য ধ্রুবক চাপ নিয়ন্ত্রণ, জলের পাইপলাইন সঞ্চালন, জলের ঘাটতি ইন্টারলক সুরক্ষা।

3. সাধারণ শিল্প সরঞ্জাম

ছোট বাষ্প বয়লার জন্য নিম্ন-চাপ চাপ সনাক্তকরণ, তাপ চিকিত্সা সরঞ্জাম;

লেজার কাটিয়া, মুদ্রণ, প্যাকেজিং সরঞ্জাম জন্য চাপ প্রতিক্রিয়া;

চাপ পরীক্ষার ফিক্সচার, বার্ধক্য পরীক্ষার বেঞ্চের জন্য ডেটা সংগ্রহ।
