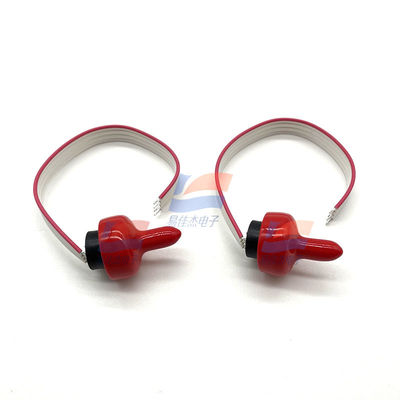

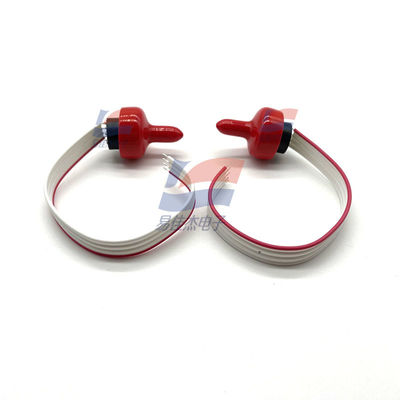

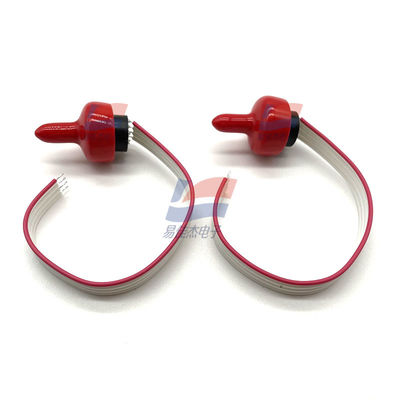

YJJ NPI-19A-CZ021GH চাপ সেন্সরটি 2.5 Psi চাপ সহ বায়োমেডিকেল যন্ত্রপাতিতে ব্যবহৃত হয়

পণ্যের বর্ণনা:

YJJ NPI-19A-CZ021GH প্রেসার সেন্সরটি 2.5 Psi চাপ সহ বায়োমেডিকেল যন্ত্রগুলিতে ব্যবহৃত হয়

বৈশিষ্ট্য:

NPI-19A-CZ021GH প্রেসার সেন্সরের প্রধান পরামিতি এবং অ্যাপ্লিকেশনগুলি নিম্নরূপ:
পরামিতি বর্ণনা
‌কার্যকরী চাপ‌: 17.2 KPa
‌আউটপুট ভোল্টেজ‌: কনফিগারেশনের উপর নির্ভর করে আউটপুট ভোল্টেজ পরিবর্তিত হয়। উদাহরণস্বরূপ, ধ্রুবক কারেন্ট এক্সাইটেশন সংস্করণটি 1.5mA কারেন্ট আউটপুট সরবরাহ করতে পারে।
বিদ্যুৎ সরবরাহ ভোল্টেজ: কিছু কনফিগারেশন 10V বিদ্যুৎ সরবরাহ সমর্থন করে।
কার্যকরী তাপমাত্রা: 125℃ পর্যন্ত
প্যাকেজিং ফর্ম: একটি তেল-পূর্ণ কোর কাঠামো ব্যবহার করে
ইন্টারফেস প্রকার: নমনীয় তারের বা এন-টাইপ পোর্ট সমর্থন করে
প্রধান অ্যাপ্লিকেশন
‌অবক্ষেপণ পর্যবেক্ষণ‌: রেলওয়ে ট্র্যাক এবং বিল্ডিং ফাউন্ডেশনের মতো পরিস্থিতিতে স্থানচ্যুতি পর্যবেক্ষণের জন্য উপযুক্ত।
কঠিন পরিবেশের জন্য উপযুক্ত: মাঝারি বিচ্ছিন্নতা এবং তেল-পূর্ণ কোর ডিজাইন দিয়ে সজ্জিত, এটি উচ্চ আর্দ্রতা, কম্পন এবং অন্যান্য কঠিন কাজের পরিস্থিতি সহ্য করতে পারে।

NPI-19A-CZ021GH প্রেসার সেন্সরের বিস্তারিত স্পেসিফিকেশন
NPI-19A-CZ021GH হল NovaSensor-এর NPI-19 সিরিজের একটি শিল্প-গ্রেড প্রেসার সেন্সর, যা Amphenol-এর একটি ব্র্যান্ড। এটি প্রধানত কম-চাপ পরিমাপের জন্য ডিজাইন করা হয়েছে, ডাইইলেকট্রিক আইসোলেশন প্রযুক্তি এবং পাইজোরেসিস্টটিভ সেন্সিং প্রক্রিয়া গ্রহণ করে, যা উচ্চ নির্ভুলতা এবং উচ্চ নির্ভরযোগ্যতাকে একত্রিত করে। নিম্নলিখিতগুলি তার বিস্তারিত পরামিতি এবং মূল তথ্য:
1. মূল প্রযুক্তিগত পরামিতি
1.1 চাপ-সম্পর্কিত পরামিতি
পরিমাপের প্রকার: গেজ চাপ
স্ট্যান্ডার্ড পরিমাপের পরিসীমা: 0~2.5 psi (0~17.2 kPa-এর সমতুল্য, 1 psi ≈ 7 kPa)
সর্বোচ্চ ওভারলোড চাপ: রেট করা চাপের 3 গুণ (ধ্রুবক কারেন্ট পাওয়ার সাপ্লাইয়ের জন্য), রেট করা চাপের 2 গুণ (ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাইয়ের জন্য)
স্ট্যাটিক নির্ভুলতা: ±0.1% FSO (সাধারণ মান), ±0.5% FSO (সর্বোচ্চ মান), যার মধ্যে রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং হিস্টেরেসিস ত্রুটি অন্তর্ভুক্ত
তাপমাত্রা ক্ষতিপূরণ পরিসীমা: 0~70℃ (32~158°F), ক্ষতিপূরণের পরে সর্বাধিক তাপমাত্রা ত্রুটি ≤0.75% FSO

পরিবেশগত এবং ভৌত পরামিতি
2.1 পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা: -40~125℃ (-40~257°F)
সংরক্ষণ তাপমাত্রা: -40~125℃ (-40~257°F)
আর্দ্রতা অভিযোজনযোগ্যতা: কোনো সুস্পষ্ট ইঙ্গিত নেই, ঘনীভূত পরিবেশ এড়ানোর পরামর্শ দেওয়া হয় (প্রচলিত শিল্প আর্দ্রতার সাথে সামঞ্জস্যপূর্ণ)
কম্পন প্রতিরোধ: 20~2000Hz ফ্রিকোয়েন্সিতে প্রচলিত শিল্প কম্পন পরিবেশ সমর্থন করে (নির্দিষ্ট মান উল্লেখ করা হয়নি, সিরিজের বৈশিষ্ট্যগুলি দেখুন)
শক প্রতিরোধ: 11ms পালসের অধীনে শিল্প-গ্রেড শক শক্তি সমর্থন করে (সিরিজের 100g শক প্রতিরোধের বৈশিষ্ট্যগুলি দেখুন)
2.2 ভৌত এবং কাঠামোগত পরামিতি
প্রধান উপাদান: 316 স্টেইনলেস স্টিল আইসোলেশন ডায়াফ্রাম, 316SS অভিযোজিত মিডিয়ার সাথে সামঞ্জস্যপূর্ণ (শক্তিশালী জারা প্রতিরোধ ক্ষমতা)
মাত্রা স্পেসিফিকেশন: নলাকার কাঠামো, ব্যাস 18.8~19 মিমি, দৈর্ঘ্য 7~7.1 মিমি (স্ট্যান্ডার্ড NPI-19 সিরিজ সাইজ)
ওজন: প্রায় 10 গ্রাম (হালকা ওজনের ডিজাইন, ইন্টিগ্রেশনের জন্য সহজ)
চাপ পোর্ট: কোনো বিল্ট-ইন পোর্ট নেই (একটি অভিযোজিত পোর্ট মডিউলের সাথে মেলাতে হবে), ওয়েল্ডেড সিল/সাইড সিল ডিজাইন সমর্থন করে, ঐচ্ছিক থ্রেড ইন্টারফেস যেমন 1/2"-20 UNF, 1/4"-18 NPT
সিলিং স্পেসিফিকেশন: টাইপ A কনফিগারেশনে O-রিং (আকার φ16.76×0.99mm) অন্তর্ভুক্ত রয়েছে যা সিলিং কর্মক্ষমতা নিশ্চিত করে
প্যাকেজিং ফর্ম: টিউব (নলাকার প্যাকেজিং), যা স্টোরেজ এবং পরিবহনের জন্য সুবিধাজনক
3. পণ্যের বৈশিষ্ট্য এবং অ্যাপ্লিকেশন পরিস্থিতি
3.1 মূল সুবিধা
ডাইইলেকট্রিক আইসোলেশন ডিজাইন: সেন্সর চিপটি একটি তেল-পূর্ণ গহ্বরে প্যাকেজ করা হয় এবং পরিমাপের মাধ্যমটি একটি স্টেইনলেস স্টিল ডায়াফ্রাম দ্বারা বিচ্ছিন্ন করা হয় যাতে জারা বা দূষণের কারণে চিপের ক্ষতি এড়ানো যায়
উন্নত প্রযুক্তি: Senstable® পাইজোরেসিস্টটিভ সেন্সিং প্রযুক্তি গ্রহণ করে এবং হাইব্রিড সিরামিক স্তরটি একটি তাপমাত্রা ক্ষতিপূরণ প্রতিরোধক নেটওয়ার্ককে একত্রিত করে, চমৎকার স্থিতিশীলতার সাথে
দ্বৈত বিদ্যুৎ সরবরাহ মোড: বিভিন্ন সিস্টেম ডিজাইন প্রয়োজনীয়তা মানিয়ে নিতে ধ্রুবক কারেন্ট (1.5mA) বা ধ্রুবক ভোল্টেজ (10V DC) বিদ্যুৎ সরবরাহ সমর্থন করে
দীর্ঘ পরিষেবা জীবন: চাপের চক্রের জীবন প্রায় 10 মিলিয়ন বার, ছোট দীর্ঘমেয়াদী বিচ্যুতি এবং শিল্প পরিস্থিতিতে শক্তিশালী স্থায়িত্ব সহ
3.2 সাধারণ অ্যাপ্লিকেশন
তরল/গ্যাস চাপ নিয়ন্ত্রণ ব্যবস্থা, শিল্প প্রক্রিয়া সনাক্তকরণ এবং স্বয়ংক্রিয় নিয়ন্ত্রণ
শক্তি ব্যবস্থাপনা, পরিবেশ সুরক্ষা এবং জল চিকিত্সা ব্যবস্থা (যেমন ব্রিজ জলের স্তর সনাক্তকরণ)
মেরিন নেভিগেশন সিস্টেম, রেফ্রিজারেশন এবং অক্সিজেন জেনারেশন সরঞ্জাম, ডিজেল ইঞ্জিন সিস্টেম, কৃষি যন্ত্রপাতি সরঞ্জাম
HVAC (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনিং) সিস্টেম, বায়োমেডিকেল যন্ত্র এবং অন্যান্য কম-চাপ এবং উচ্চ-নির্ভুলতা পরিমাপের পরিস্থিতি
4. পরিপূরক নোট
এই মডেলটি NPI-19 সিরিজের কম-চাপ মডেলের অন্তর্গত। উচ্চ পরিমাপের পরিসরের জন্য (যেমন 0~300 psi), আপনি একই সিরিজের NPI-19 VC মডেলটি উল্লেখ করতে পারেন। বিস্তারিত পিন সংজ্ঞা, পোর্ট অভিযোজন স্কিম বা সম্পূর্ণ তাপমাত্রা ত্রুটি বক্ররেখার জন্য, আপনি Amphenol-এর অফিসিয়াল NPI-19 সিরিজ প্রযুক্তিগত ম্যানুয়ালটি উল্লেখ করতে পারেন, অথবা কাস্টমাইজড সমর্থনের জন্য ব্র্যান্ডের অনুমোদিত এজেন্টদের সাথে যোগাযোগ করতে পারেন।

স্পেসিফিকেশন:
