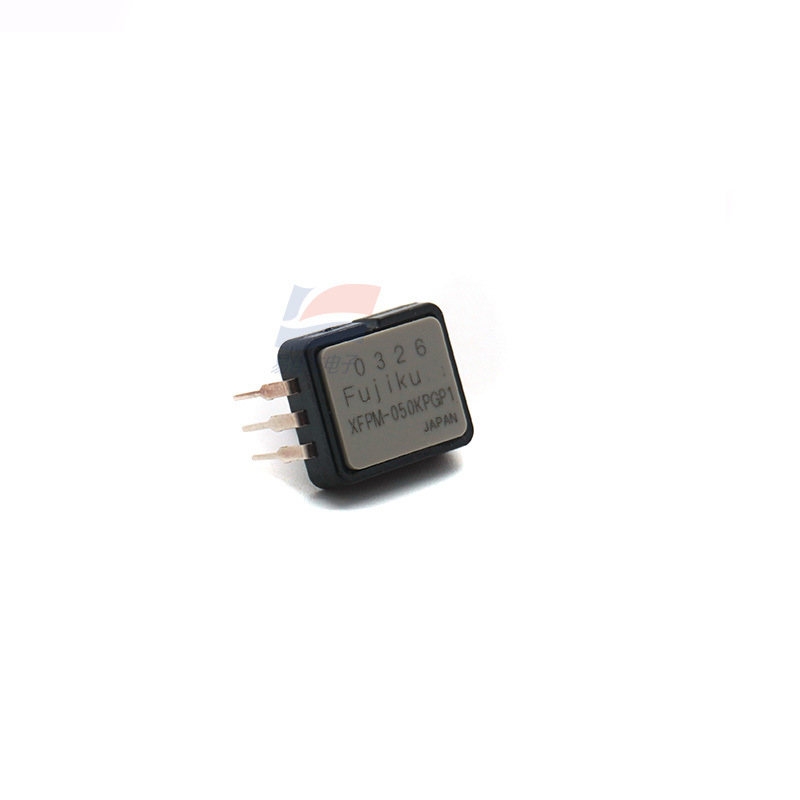

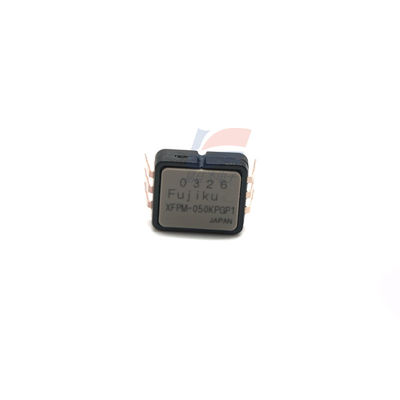

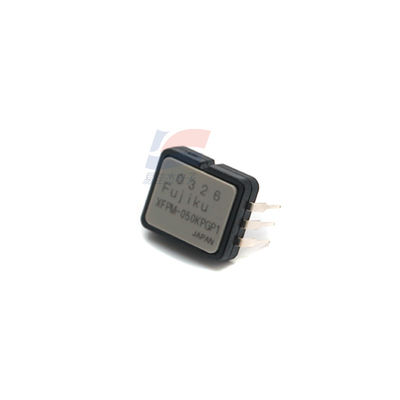

YJJ XFPM-050KPG XFPM-050KPGR শিল্প অটোমেশন ইন্সট্রুমেন্টেশনের জন্য চাপ সেন্সর

পণ্যের বর্ণনা:

YJJ XFPM-050KPG XFPM-050KPGR শিল্প অটোমেশন যন্ত্রপাতির জন্য চাপ সেন্সর

বৈশিষ্ট্য:

XFPM-050KPG হল Fujikura দ্বারা উৎপাদিত একটি উচ্চ-নির্ভুলতা সম্পন্ন পিজোরেসিস্টটিভ চাপ সেন্সর। এতে কম বিদ্যুত খরচ এবং বিস্তৃত তাপমাত্রা অভিযোজনযোগ্যতা রয়েছে এবং এটি শিল্প নিয়ন্ত্রণ, চিকিৎসা সরঞ্জাম এবং অন্যান্য পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়। নিম্নলিখিত অংশে সেন্সরটির বিস্তারিত প্যারামিটার বর্ণনা এবং ব্যবহারের নির্দেশিকা দেওয়া হলো:
I. মূল প্যারামিটারের বর্ণনা
(১) মৌলিক কর্মক্ষমতা প্যারামিটার
পরিমাপের সীমা: 0~7.25 psi (প্রায় 0~50 kPa), যা গেজ চাপ পরিমাপের বিভাগের অন্তর্গত, গেজ চাপ সেন্সিং মোড সহ।
সঠিকতা-সংক্রান্ত: সামগ্রিক নির্ভুলতা ±1.5% FS (পূর্ণ স্কেল), যার মধ্যে অ-রৈখিকতা, হিস্টেরেসিস ইত্যাদি সহ সমন্বিত ত্রুটিগুলি অন্তর্ভুক্ত; কিছু স্পেসিফিকেশন ±0.125% FS (ঐচ্ছিক) এর মতো কম ত্রুটিপূর্ণতা অর্জন করতে পারে।
আউটপুট সংকেত: অ্যানালগ ভোল্টেজ আউটপুট, সাধারণ শূন্য বিন্দুর অফসেট 0.2V; বিভিন্ন স্ট্যান্ডার্ড আউটপুট প্রকার সমর্থন করে (ঐচ্ছিক), যেমন 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, ইত্যাদি।
সংবেদনশীলতা: সংবেদনশীলতা প্যারামিটার হল 3 (ভোল্টেজ আউটপুট বৈশিষ্ট্যের সাথে মানানসই একক), সম্পূর্ণ-স্কেল আউটপুট সংকেত চাপ পরিবর্তনের সাথে রৈখিকভাবে সঙ্গতিপূর্ণ, যা সংকেত সংগ্রহ এবং প্রক্রিয়াকরণকে সহজ করে।
প্রতিক্রিয়া সময়: 2000 µs (2 মিলিসেকেন্ড), যা চাপের পরিবর্তনগুলির দ্রুত প্রতিক্রিয়া জানাতে সক্ষম, যা গতিশীল চাপ নিরীক্ষণের জন্য উপযুক্ত।
(২) বৈদ্যুতিক এবং বিদ্যুত ব্যবহারের প্যারামিটার
বিদ্যুৎ সরবরাহ ভোল্টেজ: 4.75~5.25 Vdc, 3.0V, 3.3V, 5.0Vdc বিদ্যুৎ সরবরাহ ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ, যা বিভিন্ন সরঞ্জামের বিদ্যুৎ সরবরাহ প্রয়োজনীয়তার জন্য উপযুক্ত।
সর্বোচ্চ কারেন্ট: 10.0 mA, কম বিদ্যুত খরচ মোড (3.3Vdc) সর্বোচ্চ মাত্র 2 mA, যা ব্যাটারি চালিত ডিভাইস বা কম বিদ্যুত সিস্টেমের জন্য উপযুক্ত।
ইনসুলেশন প্রতিরোধ: 4Ω, সার্কিট এবং স্থিতিস্থাপক বডির মধ্যে স্থিতিশীল ডিসি প্রতিবন্ধকতা কর্মক্ষমতা, যা বৈদ্যুতিক নিরাপত্তা নিশ্চিত করে।
(৩) পরিবেশগত এবং তাপমাত্রা প্যারামিটার
অপারেটিং তাপমাত্রা সীমা: -40℃~125℃, চরম উচ্চ এবং নিম্ন তাপমাত্রা পরিবেশের জন্য উপযুক্ত।
তাপমাত্রা ক্ষতিপূরণ সীমা: 0℃~85℃, এই সীমার মধ্যে, শূন্য বিন্দু এবং সংবেদনশীলতার বিচ্যুতি কঠোরভাবে ক্ষতিপূরণ করা হয়, যা স্থিতিশীল পরিমাপের নির্ভুলতা নিশ্চিত করে।
স্থিতিশীলতা: চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা এবং অ্যান্টি-ড্রিফ্ট ক্ষমতা রয়েছে, ড্রিফ্ট প্যারামিটার হল 4 (পূর্ণ স্কেল শতাংশের উপর ভিত্তি করে), যা দীর্ঘমেয়াদী ব্যবহারের সময় ক্রমাঙ্কন ফ্রিকোয়েন্সি হ্রাস করে।
(৪) যান্ত্রিক এবং কাঠামোগত প্যারামিটার
উপাদান এবং প্যাকেজিং: মূল বডির উপাদান স্টেইনলেস স্টিল, যা ভালো ইনসুলেশন প্রদান করে; প্যাকেজিং ফর্ম হল DIP-6 (ডুয়াল ইন-লাইন প্যাকেজ), বর্গাকার গঠন, ছোট আকার (দৈর্ঘ্য × প্রস্থ = 8.0mm × 8.0mm), যা থ্রু-হোল ইনস্টলেশন সমর্থন করে (থ্রু হোল মাউন্ট)।

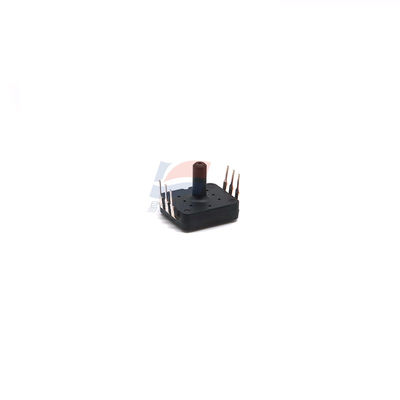

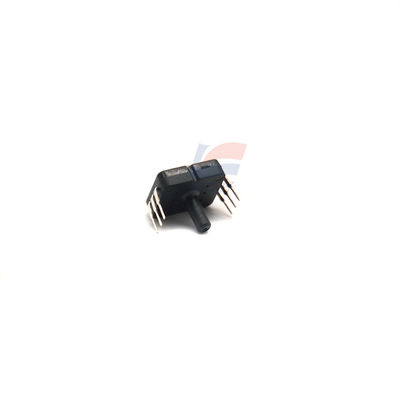

চাপ ইন্টারফেস: সরাসরি পোর্ট, পোর্টের ব্যাস 3.2 মিমি, উচ্চতা 6 মিমি, যা পরিমাপ করা মাধ্যমের পাইপলাইনের সাথে সংযোগ স্থাপন সহজ করে।
ওভারলোড ক্ষমতা: 7% FS ওভারলোড করার অনুমতি দেয়, উচ্চ শক এবং ওভারপ্রেসার সুরক্ষা ক্ষমতা রয়েছে, যা পরিষেবা জীবন বৃদ্ধি করে।
II. প্রধান অ্যাপ্লিকেশন
শিল্প অটোমেশন: হাইড্রোলিক/এয়ার সিস্টেমে চাপ নিরীক্ষণের জন্য উপযুক্ত, শিল্প যন্ত্রপাতি এবং মেশিনে চাপ প্রতিক্রিয়া নিয়ন্ত্রণ, ইনজেকশন মোল্ডিং, স্ট্যাম্পিং মোল্ডিং ইত্যাদি, সেইসাথে পাম্প এবং কম্প্রেসরের চাপ স্থিতির নিরীক্ষণ, যা উৎপাদন প্রক্রিয়াকে অপ্টিমাইজ করতে এবং সরঞ্জামের নিরাপদ পরিচালনা নিশ্চিত করতে সহায়তা করে।
মেডিকেল সরঞ্জাম: ডিসপোজেবল ব্লাড প্রেসার মনিটর, মাল্টি-প্যারামিটার মনিটর, রক্ত ​​কোষ বিশ্লেষক ইত্যাদিতে এম্বেড করা যেতে পারে, মানুষের রক্তচাপ, গ্যাস পাইপলাইনের চাপ ইত্যাদির সুনির্দিষ্ট পরিমাপের জন্য, যা নির্ভুলতা এবং স্থিতিশীলতার জন্য চিকিৎসা সরঞ্জামের কঠোর প্রয়োজনীয়তা পূরণ করে।
ভোক্তা ইলেকট্রনিক্স এবং গৃহস্থালী যন্ত্রপাতি: ওয়াশিং মেশিন, ভ্যাকুয়াম ক্লিনার, ইনফ্লেশন ডিভাইস ইত্যাদির মতো গৃহস্থালী যন্ত্রপাতির জন্য উপযুক্ত, চাপ সুইচ নিয়ন্ত্রণ, তরলের স্তরের পরোক্ষ পরিমাপ (চাপ রূপান্তরের মাধ্যমে) ইত্যাদির জন্য, যা পণ্যের বুদ্ধিমত্তা এবং নির্ভরযোগ্যতা বৃদ্ধি করে। পরীক্ষাগার এবং পরীক্ষার সরঞ্জাম: HVAC (হিটিং, ভেন্টিলেশন, এবং এয়ার কন্ডিশনিং) এবং রেফ্রিজারেশন সিস্টেমের চাপ ক্রমাঙ্কন এবং নিরীক্ষণের জন্য ব্যবহৃত হয়, সেইসাথে বিভিন্ন বৈজ্ঞানিক গবেষণা পরীক্ষায় মাইক্রো-চাপ পরিমাপের প্রয়োজনীয়তা। এটি পরীক্ষাগারে মাল্টি-ভোল্টেজ বিদ্যুৎ সরবরাহ পরিবেশের সাথে সামঞ্জস্যপূর্ণ এবং এটি ইনস্টল করা সহজ।
অন্যান্য পরিস্থিতি: এটি পরিষ্কার কক্ষে চাপ নিরীক্ষণ এবং মোশন সরঞ্জামের জন্য চাপ সংবেদনের মতো ক্ষেত্রগুলিতেও প্রয়োগ করা হয়। বিস্তৃত তাপমাত্রা পরিসীমা (-40℃~125℃) এবং কম বিদ্যুত ব্যবহারের বৈশিষ্ট্য সহ, এটি জটিল কাজের পরিবেশের জন্য উপযুক্ত।
III. পণ্যের মূল সুবিধা
উন্নত পিজোরেসিস্টটিভ সেন্সিং প্রযুক্তি গ্রহণ করে, যা উচ্চ নির্ভুলতা এবং দ্রুত প্রতিক্রিয়া ক্ষমতা প্রদান করে, শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা সহ (সিই ইএমআই মানগুলির সাথে সঙ্গতিপূর্ণ)।
বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40℃~125℃) এবং তাপমাত্রা ক্ষতিপূরণ ডিজাইন, যা কঠোর পরিবেশে স্থিতিশীল পরিমাপের জন্য উপযুক্ত।
কমপ্যাক্ট প্যাকেজিং এবং নমনীয় ইনস্টলেশন পদ্ধতি, বিভিন্ন সরঞ্জাম সমন্বয় প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ এবং কাস্টমাইজড স্পেসিফিকেশন সমন্বয় সমর্থন করে।

স্পেসিফিকেশন:
