পণ্য বিবরণ:

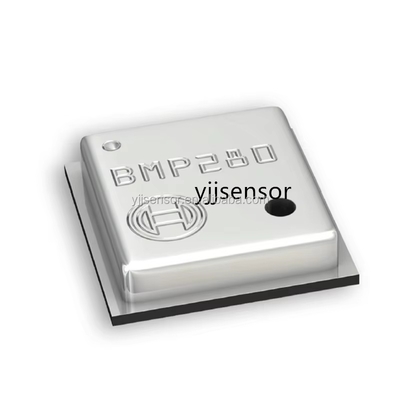

YJJ BMP280 আল্ট্রা-লো পাওয়ার ডিজিটাল ব্যারোমেট্রিক প্রেসার সেন্সর আবহাওয়ার ক্ষেত্রে ব্যবহৃত হয়

বৈশিষ্ট্য:

BMP280 হল একটি পরম চাপ সেন্সর যা মোবাইল অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে৷ সেন্সর মডিউলটি একটি অত্যন্ত কম্প্যাক্ট প্যাকেজে প্যাকেজ করা হয়েছে৷ এর ছোট আকার এবং কম শক্তি খরচ এটিকে ব্যাটারি চালিত ডিভাইস যেমন মোবাইল ফোন, জিপিএস মডিউল বা ঘড়িতে প্রয়োগ করার অনুমতি দেয়৷

এর পূর্বসূরি হিসাবে, BMP180, BMP280 উচ্চ নির্ভুলতা এবং রৈখিকতার পাশাপাশি দীর্ঘমেয়াদী স্থিতিশীলতা এবং উচ্চ EMC দৃঢ়তা সহ প্রমাণিত পাইজোরেসিস্টিভ চাপ সেন্সর প্রযুক্তির উপর ভিত্তি করে। অসংখ্য ডিভাইস অপারেশন বিকল্পগুলি বিদ্যুৎ খরচ, রেজোলিউশনের জন্য ডিভাইসগুলিকে অপ্টিমাইজ করার জন্য সর্বোচ্চ নমনীয়তা প্রদান করে এবং একটি ডেভেলপড ফিল্টার পারফরম্যান্সের সাথে একটি ফিল্টার সেট করা হয়েছে। (যেমন ব্যবহারের ক্ষেত্রে) নকশা যতটা সম্ভব সহজ করার জন্য।

আবেদন

- উন্নত জিপিএস নেভিগেশন (যেমন, সময়ের উন্নতি, ডেড রেকনিং, ঢাল সনাক্তকরণ)

- ইনডোর নেভিগেশন (মেঝে সনাক্তকরণ, লিফট সনাক্তকরণ)

- আউটডোর নেভিগেশন, অবসর এবং ক্রীড়া অ্যাপ্লিকেশন

- আবহাওয়ার পূর্বাভাস

- স্বাস্থ্যসেবা অ্যাপ্লিকেশন (যেমন স্পিরোমেট্রি)

- উল্লম্ব গতির ইঙ্গিত (যেমন উত্থান/পতনের গতি)

পিন বিবরণ:

পিন1: VCC (3.3v পাওয়ার সাপ্লাই)

পিন2: জিএনডি

Pin3: SCL (I2C যোগাযোগ মোড ঘড়ি সংকেত)

Pin4: SDA (I2C যোগাযোগ মোড ডেটা সংকেত)

পিন5: সিএসবি (এসপিআই কমিউনিকেশন মোডে ব্যবহৃত পিন, এই সময় ব্যবহার করা হয়নি, সাসপেন্ড করা যেতে পারে)

Pin6: SDO (সেন্সর অ্যাড্রেস কন্ট্রোল বিট, GND কানেক্ট করার সময়, I2C-এ ডিভাইসের অ্যাড্রেস হল 0xEC, এবং হাই লেভেল হল 0xEC+ 1, এবার GND কানেক্ট করা হচ্ছে)

সেন্সর পরীক্ষার পরিসীমা:

তাপমাত্রা: - 45 ℃ ~ + 85 ℃

বায়ুমণ্ডলীয় চাপ: 0~20000hPa (hpa)

প্রধান পরিমাপ মোড:

স্লিপ মোড: যখন কারেন্ট uA-এর স্তরে পৌঁছায়, সাধারণ মান হল 0.1ua এবং সর্বোচ্চ মান হল 0.3ua৷ সমস্ত পরিমাপের কাজ বন্ধ।

সাধারণ মোড: সাধারণ অপারেশন, প্রাসঙ্গিক কাজের ব্যবধান সময় রেজিস্টারের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে।

ফোর্সড মোড: প্রধান নিয়ন্ত্রণ একটি সংগ্রহ কমান্ড শুরু করে, সেন্সর একটি সংকেত সংগ্রহ করে এবং তারপরে স্লিপ মোডে প্রবেশ করে, পরবর্তী উত্তেজনার জন্য অপেক্ষা করে (এই সময় এটি অকেজো)।

BMP280 সেন্সরে সমস্ত রেজিস্টার এবং তাদের ঠিকানাগুলি নীচে দেখানো হয়েছে৷ আরও বিস্তারিত জানার জন্য অনুগ্রহ করে ডেটা ম্যানুয়াল পড়ুন।

স্পেসিফিকেশন:
