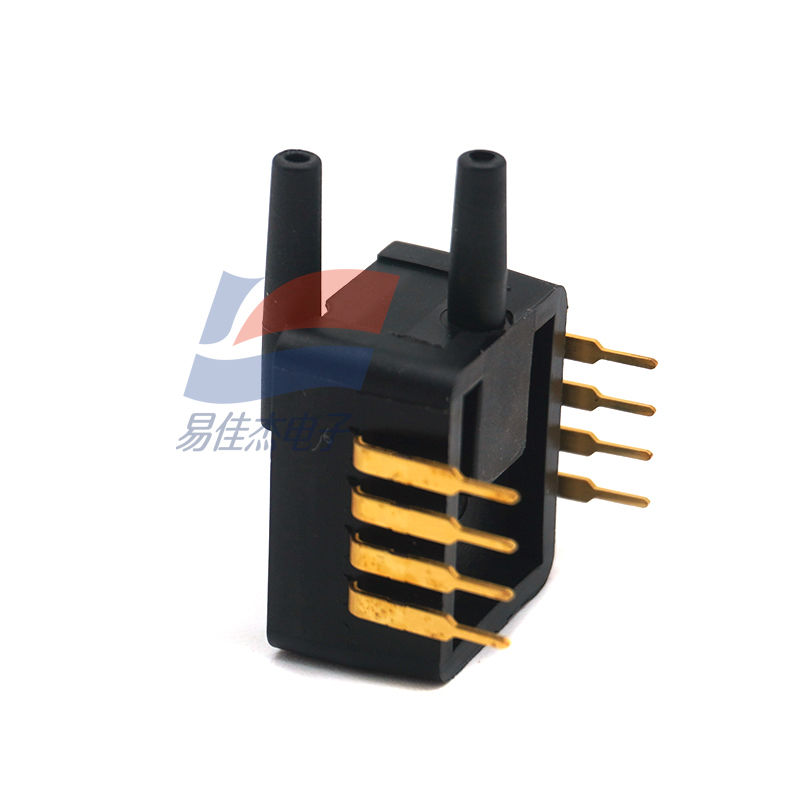

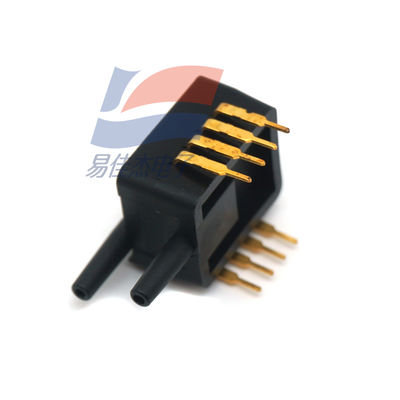

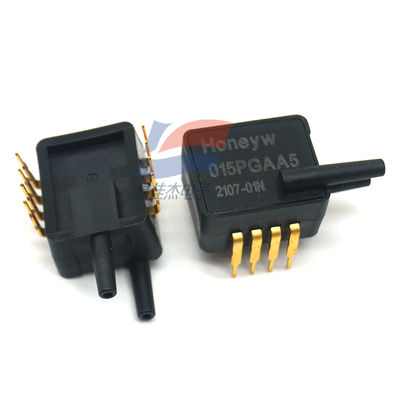

YJJ ASDXACX030PAAA5 অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স পরম চাপ 30 পিসি সিলিকন চাপ সেন্সর

পণ্যের বর্ণনা:

YJJ ASDXACX030PAAA5 অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স অ্যাবসোলিউট প্রেসার 30Psi সিলিকন প্রেসার সেন্সর

বৈশিষ্ট্য:

ASDX সিরিজ, অ্যানালগ আউটপুট, এমপ্লিফিকেশন, অ্যাবসোলিউট প্রেসার, 30 psi, AC প্রেসার ইন্টারফেস, DIP, 10% থেকে 90% ক্যালিব্রেশন, 5.0 Vdc পাওয়ার সাপ্লাই।

ASDX সিরিজ হল সিলিকন প্রেসার সেন্সর, যা নির্দিষ্ট ফুল রেঞ্জ প্রেসার স্প্যান এবং তাপমাত্রা সীমার মধ্যে প্রেসার রিডিংয়ের জন্য IC বা SPI ডিজিটাল ইন্টারফেস প্রদান করে।

ASDX সিরিজ সমন্বিত ক্যালিব্রেশন এবং সেন্সর শূন্য, সংবেদনশীলতা, তাপমাত্রা প্রভাব এবং অ-রৈখিক তাপমাত্রা ক্ষতিপূরণের জন্য সার্কিট বোর্ডে মালিকানাধীন ইন্টিগ্রেটেড সার্কিট ব্যবহার করে। ক্যালিব্রেটেড প্রেসার আউটপুট প্রায় 1 kHz হারে আপডেট করা হয়।

0 ° C থেকে 85 ° C [32 ° F থেকে 185 ° F]-এর মধ্যে ক্যালিব্রেশন স্ট্যান্ডার্ড ASDX সিরিজের তাপমাত্রা সীমা। সেন্সরটি 3.3 Vdc বা 5.0 Vdc-এর একক পাওয়ার সাপ্লাইতে কাজ করার জন্য ডিজাইন করা হয়েছে।

এই সেন্সরগুলি অ্যাবসোলিউট, ডিফারেনশিয়াল এবং গেজ প্রেসার পরিমাপ করতে ব্যবহার করা যেতে পারে। অ্যাবসোলিউট প্রেসার সেন্সর তার অভ্যন্তরীণ রেফারেন্স মান হিসাবে ভ্যাকুয়াম প্রেসার ব্যবহার করে এবং এর আউটপুট মান অ্যাবসোলিউট প্রেসারের সমানুপাতিক। ডিফারেনশিয়াল প্রেসার সেন্সরগুলি ইন্ডাকটিভ ডায়াফ্রামের উভয় পাশে প্রেসার প্রয়োগ করার অনুমতি দেয়। গেজ প্রেসার সেন্সর বায়ুমণ্ডলীয় চাপকে রেফারেন্স হিসাবে গ্রহণ করে এবং আউটপুট মান প্রদান করে যা বায়ুমণ্ডলীয় চাপের পার্থক্যের সমানুপাতিক।

ASDX সিরিজ সেন্সরগুলি বাতাস এবং শুকনো গ্যাসের মতো ক্ষয়কারী এবং নন-আয়নিক কাজের তরলে ব্যবহারের জন্য তৈরি করা হয়েছে। সমস্ত পণ্য ISO 9001 স্ট্যান্ডার্ড অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

পণ্যের বৈশিষ্ট্য

আউটপুট বিকল্প: I2C বা SPI-এর সাথে সামঞ্জস্যপূর্ণ 14-বিট সংখ্যা

0 ° C থেকে 85 ° C [32 ° F থেকে 185 ° F]-এর মধ্যে ASIC সমন্বয় নির্ভুলতা এবং তাপমাত্রা ক্ষতিপূরণ

কম অপারেটিং ভোল্টেজ

অ্যাবসোলিউট, ডিফারেনশিয়াল এবং গেজ প্রেসারের প্রকার

10 inH2O থেকে 5 psi পর্যন্ত প্রেসার রেঞ্জ

স্ট্যান্ডার্ড ক্যালিব্রেশনের জন্য inH2O, psi, mbar, bar এবং kPa ব্যবহার করা হয়

মোট ত্রুটি ব্যান্ড ফুল রেঞ্জে 2.0 %FSS

RoHS স্ট্যান্ডার্ড মেনে চলে

স্পেসিফিকেশন:
