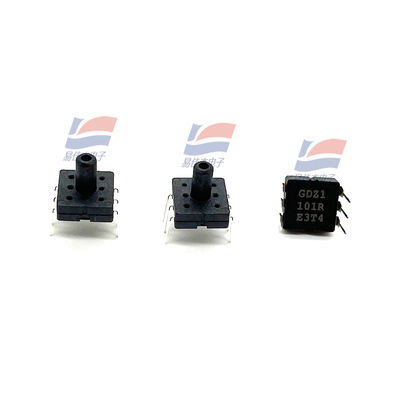

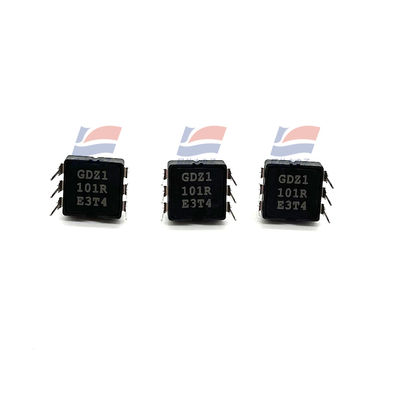

YJJ XGZP701DB1R চাপ সেন্সর DIP প্যাকেজ MEMS নিউম্যাটিক জলবাহী চাপ 700KPa1 ঋণাত্মক চাপ ভ্যাকুয়াম

পণ্যের বর্ণনা:

YJJ XGZP701DB1R প্রেসার সেন্সর DIP প্যাকেজ MEMS নিউম্যাটিক হাইড্রোলিক চাপ 700KPa1 নেগেটিভ প্রেসার ভ্যাকুয়াম

বৈশিষ্ট্য:

XGZP সিরিজ একটি চাপ সেন্সর যা বায়োমেডিকেল, আবহাওয়া এবং অন্যান্য ক্ষেত্রের জন্য উপযুক্ত, যার মূল হল MEMS প্রযুক্তি দ্বারা প্রক্রিয়াকরণ করা একটি চাপ সেন্সর চিপ। চাপ সেন্সর চিপটি একটি স্থিতিস্থাপক ফিল্ম এবং ফিল্মের উপর একত্রিত চারটি প্রতিরোধক দ্বারা গঠিত। চারটি ভ্যারিস্টর হুইটস্টোন ব্রিজ কাঠামো তৈরি করে, যা স্থিতিস্থাপক ফিল্মে প্রয়োগ করা হলে প্রয়োগ করা চাপের সমানুপাতিক একটি ভোল্টেজ আউটপুট সংকেত তৈরি করে।

পণ্যের বৈশিষ্ট্য:

পরিমাপের পরিসীমা -100kPa ~ 20kPa...700 kpa

MEMS প্রযুক্তি

গেজ প্রেসার ফর্ম

SOP বা DIP প্যাকেজ

ক্ষয়কারী নয় এমন গ্যাস বা তরলের জন্য উপযুক্ত

অপারেটিং তাপমাত্রা পরিসীমা :-40℃ ~ +125℃

চিপ ব্যাক ক্যাভিটি চাপযুক্ত

পিন ওরিয়েন্টেশন ঐচ্ছিক

অ্যাপ্লিকেশন:

বৈদ্যুতিন রক্তচাপ মিটার, অক্সিজেন জেনারেটর, অ্যালকোহল পরীক্ষক, মনিটর এবং অন্যান্য চিকিৎসা ক্ষেত্র

টায়ার প্রেসার গেজ, MAP সেন্সর এবং অন্যান্য স্বয়ংচালিত ইলেকট্রনিক্স

ম্যাসেজার, ম্যাসাজ চেয়ার, এয়ার কুশন বিছানা এবং অন্যান্য খেলাধুলা ফিটনেস সরঞ্জাম ক্ষেত্র

ওয়াশিং মেশিন, বিয়ার মেশিন, কফি মেশিন, জরুরি আলো, ভ্যাকুয়াম ক্লিনার, নিউম্যাটিক উপাদান এবং অন্যান্য ক্ষেত্র

কাঠামোগত কর্মক্ষমতা:

চাপ সংবেদনশীল চিপ: সিলিকন

N তার: সোনার তার

N প্যাকেজ হাউজিং: PPS উপাদান

N পিন: তামা প্লেটেড রূপা

N নেট ওজন: প্রায় 1 গ্রাম

বৈদ্যুতিক কর্মক্ষমতা:

N পাওয়ার সাপ্লাই: ≤10V DC বা ≤ 2.0ma DC

N ইনপুট ইম্পিডেন্স: 4 k Ω Ω ~ 6 k

N আউটপুট ইম্পিডেন্স: 4 k Ω Ω ~ 6 k

N ইনসুলেশন প্রতিরোধ: 100 m Ω, 100 VDC

N অনুমোদিত ওভারলোড:

0 ~ 20 kpa...200kPa:2 বার সম্পূর্ণ পরিসীমা

0 ~ 500 kpa...700kPa:1.5 সম্পূর্ণ পরিসীমা

মৌলিক শর্ত:

N পরিমাপ মাধ্যম: বায়ু

N মাঝারি তাপমাত্রা :(25±1) ℃

N পরিবেষ্টিত তাপমাত্রা :(25±1) ℃

N কম্পন: 0.1g(1m/s2)সর্বোচ্চ

আর্দ্রতা :(50%±10%) RH

N উৎস :(5±

স্পেসিফিকেশন:
