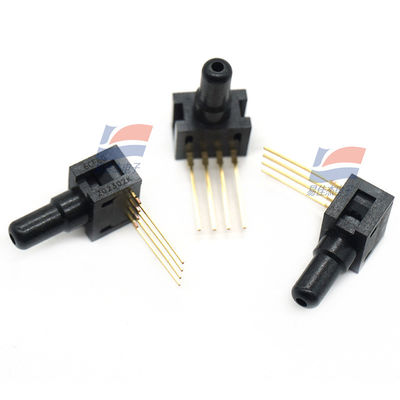

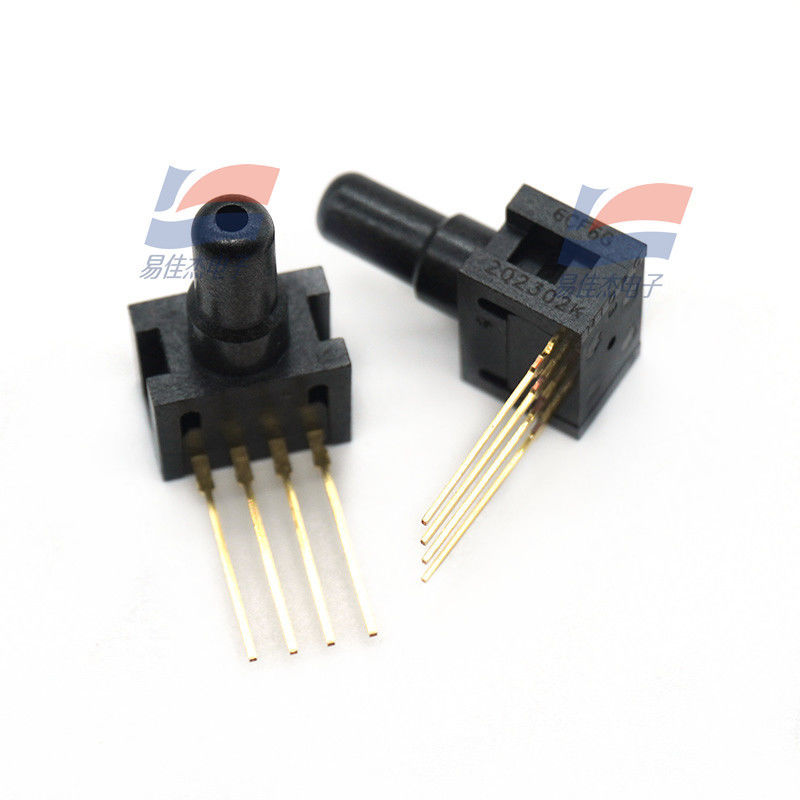

YJJ 26PCCFA6G 0Psi গেইজ চাপ সেন্সর মেডিকেল ডিভাইসে ব্যবহৃত হয়

পণ্যের বর্ণনা:

YJJ 26PCCFA6G 0Psi গেজ প্রেসার সেন্সর চিকিৎসা ডিভাইসে ব্যবহৃত হয়

বৈশিষ্ট্য:

26PC SMT কর্মক্ষমতা বৈশিষ্ট্য (10 VDC ±0.01 VDC উত্তেজনা, 25 °C)

ন্যূনতম। প্রকার। সর্বোচ্চ। একক

উত্তেজনা ভোল্টেজ — 10.0 16.0 Vdc

প্রতিক্রিয়া সময় — — 1.0 ms

ইনপুট প্রতিরোধ 5.5 k 7.5 k 11.5 k ওহম

আউটপুট প্রতিরোধ 1.5 k 2.5 k 3.0 k ওহম

স্প্যান P2>P1(1) ন্যূনতম। প্রকার। সর্বোচ্চ।

0 থেকে 1 14.7 16.7 18.7 mV

0 থেকে 5 47 50 53 mV

0 থেকে 15 96 100 104 mV

নাল অফসেট ন্যূনতম। প্রকার। সর্বোচ্চ।

0 থেকে 1 -2.0 0 +2.0 mV

0 থেকে 5 -2.0 0 +2.0 mV

0 থেকে 15 -2.0 0 +2.0 mV

রৈখিকতা (BFSL P2>P1) প্রকার। সর্বোচ্চ।

0 থেকে 1 — ±0.50 ±1.75 % স্প্যান

0 থেকে 5 — ±0.50 ±1.5 % স্প্যান

0 থেকে 15 — ±0.50 ±1.0 % স্প্যান

নাল শিফট 25 °C থেকে 0 °C, 25 °C থেকে 50°C(2) প্রকার। সর্বোচ্চ।

0 থেকে 1 — — ±1.0 mV

0 থেকে 5 — — ±1.0 mV

0 থেকে 15 — — ±1.0 mV

স্প্যান শিফট 25 °C থেকে 0 °C, 25 °C থেকে 50°C(2) প্রকার। সর্বোচ্চ।

0 থেকে 1 — ±1.5 ±4.5 % স্প্যান

0 থেকে 5 — ±1.0 ±1.7 % স্প্যান

0 থেকে 15 — ±0.75 ±1.5 % স্প্যান

পুনরাবৃত্তিযোগ্যতা এবং হিস্টেরেসিস প্রকার। সর্বোচ্চ।

0 থেকে 1 — ±0.2 — % স্প্যান

0 থেকে 5 — ±0.2 — % স্প্যান

0 থেকে 15 — ±0.2 — % স্প্যান

অতিরিক্ত চাপ P2>P1; P1>P2 প্রকার। সর্বোচ্চ।

0 থেকে 1 — — 20 psi

0 থেকে 5 — — 20 psi

0 থেকে 15 — — 45 psi

নোট:

1. স্প্যান হল সর্বাধিক রেটযুক্ত অপারেটিং চাপ এবং 0 psi-তে আউটপুটের মধ্যে বীজগণিত পার্থক্য।

2. তাপমাত্রা ত্রুটি 25 °C এর সাপেক্ষে গণনা করা হয়।

স্পেসিফিকেশন

বৈশিষ্ট্য বর্ণনা

সংরক্ষণ তাপমাত্রা -55 °C থেকে 100 °C [-67 °F থেকে 212 °F]

অপারেটিং তাপমাত্রা -40 °C থেকে 85 °C [-40 °F থেকে 185 °F]

কম্পেনসেটেড তাপমাত্রা 0 °C থেকে 50 °C [32 °F থেকে 122 °F]

অ্যালাইনমেন্ট পিন 0,86 মিমি [0.034 ইঞ্চি] ব্যাসের পিনগুলি PCB-এর মাধ্যমে প্রসারিত

পোর্ট ব্যাস 1,88 মিমি [0.074 ইঞ্চি] ব্যাস স্ট্যান্ডার্ড 0,59 মিমি [0.0625 ইঞ্চি] আইডি টিউবিং ব্যবহার করে

পোর্ট ওরিয়েন্টেশন PCB-এর সমান্তরাল (বোর্ডে কম প্রোফাইল)

পিক আপ বৈশিষ্ট্য 3,18 মিমি [0.125 ইঞ্চি] পোর্ট কভারে বৈশিষ্ট্য

SMT সোল্ডার · Sn 96.5 Ag 3.5 কোন ক্লীন ফ্লাক্স নেই

· Sn 63 Pb 37 কোন ক্লীন ফ্লাক্স নেই

SMT রিফ্লো প্রোফাইল 10 সেকেন্ডের জন্য 260 °C [500 °F] এর সর্বোচ্চ শিখর তাপমাত্রা

মিডিয়া সামঞ্জস্যতা উভয় পোর্টই এমন মিডিয়াতে সীমাবদ্ধ যা পলিফথালামাইড, ফ্লুরোসিলিকন এবং সিলিকনের সাথে সামঞ্জস্যপূর্ণ।

শক যোগ্যতা 150 g পর্যন্ত পরীক্ষিত

কম্পন MIL-STD-202। পদ্ধতি 213

(150 g অর্ধ সাইন 11 ms)

ওজন 0.5 গ্রাম [0.0176 oz]

স্পেসিফিকেশন:

সাধারণ প্যাকেজিং
