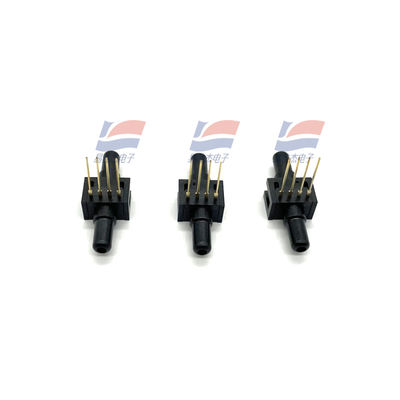

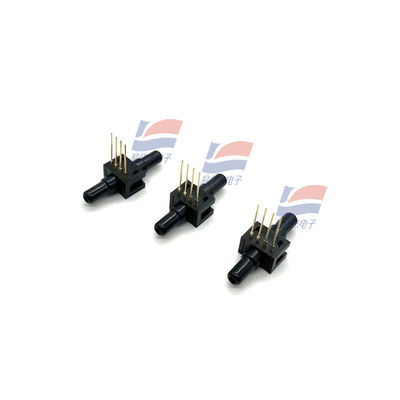

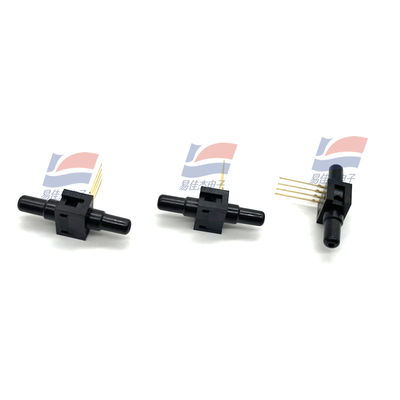

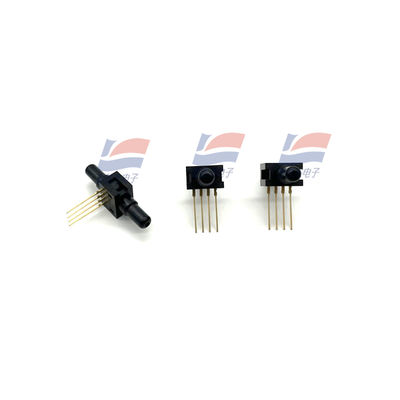

YJJ 26PCBFA6D 0-5 Psi একটি ক্ষুদ্রাকার অন-বোর্ড চাপ সেন্সর যা শিল্প চাপ পর্যবেক্ষণের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনাঃ

YJJ 26PCBFA6D একটি ক্ষুদ্র বোর্ড চাপ সেন্সর যা শিল্প চাপ পর্যবেক্ষণের জন্য ব্যবহৃত হয়

বৈশিষ্ট্যঃ

26PC SMT পারফরম্যান্স বৈশিষ্ট্য (AT 10 VDC ±0.01 VDC EXCITATION, 25 °C)

মিনি. টাইপ. ম্যাক্স. ইউনিট

উত্তেজনার ভোল্টেজ 10.0 16.0 Vdc

রেসপন্স টাইম ১.০ এমএস

ইনপুট প্রতিরোধ 5.5 k 7.5 k 11.5 k ওহম

আউটপুট প্রতিরোধ 1.5 k 2.5 k 3.0 k ওহম

স্প্যান P2>P1 ((1) মিনিট টাইপ সর্বোচ্চ

0 থেকে 1 14.7 16.7 18.7 এমভি

0 থেকে 5 47 50 53 mV

0 থেকে 15 96 100 104 এমভি

শূন্য অফসেট মিনিট টাইপ ম্যাক্স

0 থেকে 1 -2.0 0 +2.0 এমভি

0 থেকে 5 -2.0 0 +2.0 এমভি

0 থেকে 15 -2.0 0 +2.0 mV

রৈখিকতা (BFSL P2>P1) টাইপ। সর্বোচ্চ।

০ থেকে ১ √ ±০.৫০ ±১.৭৫% স্প্যান

০ থেকে ৫ ∙ ±০.৫০ ±১.৫% স্প্যান

০ থেকে ১৫ ¢ ±০.৫০ ±১.০% স্প্যান

শূন্য স্থানান্তর 25 °C থেকে 0 °C, 25 °C থেকে 50 °C ((2) টাইপ. সর্বোচ্চ.

০ থেকে ১ ০ ০ ±১.০ এমভি

০ থেকে ৫ ০ ০ ±১.০ এমভি

০ থেকে ১৫ ০ ০ ±১.০ এমভি

স্প্যান শিফট 25 °C থেকে 0 °C, 25 °C থেকে 50 °C ((2) টাইপ. সর্বোচ্চ.

০ থেকে ১ ±১.৫ ±৪.৫% স্প্যান

০ থেকে ৫ ∙ ±১.০ ±১.৭% স্প্যান

০ থেকে ১৫ ∙ ±০.৭৫ ±১.৫% স্প্যান

পুনরাবৃত্তিযোগ্যতা এবং হাইস্টেরেসিস টাইপ।

০ থেকে ১ ০.২ ০.২ ০% স্প্যান

০ থেকে ৫ ∙ ±০.২ ∙ % স্প্যান

০ থেকে ১৫ ± ০.২ ০% স্প্যান

অতিরিক্ত চাপ P2> P1; P1> P2 টাইপ। সর্বোচ্চ।

০ থেকে ১ ০ ২০ পিএসআই

০ থেকে ৫ ∙ ২০ পিএসআই

০ থেকে ১৫ পিসি

নোটঃ

1স্প্যান হল সর্বাধিক নামমাত্র অপারেটিং চাপে আউটপুট এবং 0 পিএসআইতে আউটপুটের মধ্যে বীজগণিতিক পার্থক্য।

2তাপমাত্রা ত্রুটি 25 °C সম্পর্কিত গণনা করা হয়।

স্পেসিফিকেশন

চরিত্রগত বর্ণনা

স্টোরেজ তাপমাত্রা -৫৫ ডিগ্রি সেলসিয়াস থেকে ১০০ ডিগ্রি সেলসিয়াস [-৬৭ ডিগ্রি ফারেনহাইট থেকে ২১২ ডিগ্রি ফারেনহাইট]

অপারেটিং তাপমাত্রা -40 °C থেকে 85 °C [-40 °F থেকে 185 °F]

ক্ষতিপূরণকৃত তাপমাত্রা 0 °C থেকে 50 °C [32 °F থেকে 122 °F]

সমন্বয় পিনস 0.86 মিমি [0.034 ইঞ্চি] ব্যাসার্ধের পিনস পিসিবি মাধ্যমে প্রসারিত

পোর্ট ব্যাসার্ধ 1,88 মিমি [0.074 ইঞ্চি] ব্যাসার্ধ স্ট্যান্ডার্ড 0.59 মিমি [0.0625 ইঞ্চি] আইডি টিউব ব্যবহার করে

পোর্ট ওরিয়েন্টেশন পিসিবি সমান্তরাল (বোর্ডে নিম্ন প্রোফাইল)

পিক আপ ফিচার 3,18 মিমি [0.125 ইঞ্চি] বৈশিষ্ট্য বাম কভার

এসএমটি সোল্ডার · Sn 96.5 Ag 3.5 কোন পরিষ্কার ফ্লাক্স নেই

· Sn 63 Pb 37 কোন ক্লিন ফ্লাক্স নেই

এসএমটি রিফ্লো প্রোফাইল সর্বোচ্চ সর্বোচ্চ তাপমাত্রা 260 °C [500 °F] 10 সেকেন্ডের জন্য

মিডিয়া সামঞ্জস্যতা উভয় পোর্টই পলিফথালামাইডের সাথে সামঞ্জস্যপূর্ণ মিডিয়াতে সীমাবদ্ধ।

ফ্লুরোসিলিকন এবং সিলিকন।

শক যোগ্যতা 150 গ্রাম পর্যন্ত পরীক্ষা করা হয়

কম্পন MIL-STD-202. পদ্ধতি 213

(১৫০ গ্রাম অর্ধ সাইন ১১ এমএস)

ওজন ০.৫ গ্রাম
