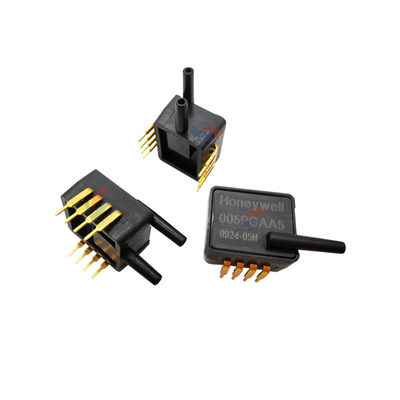

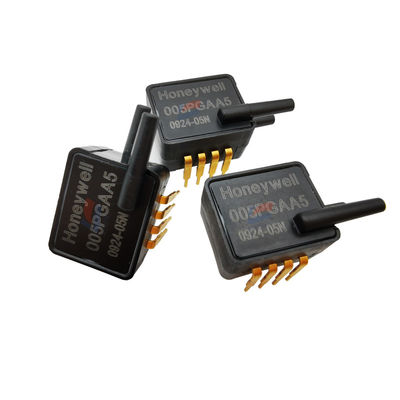

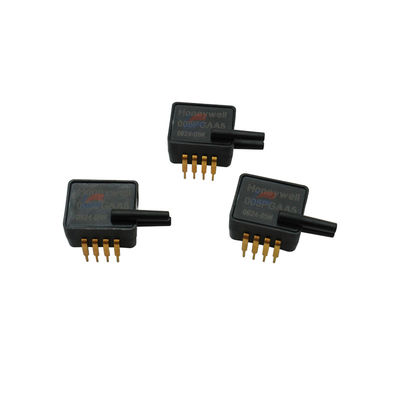

গ্যাস প্রবাহ যন্ত্রপাতি জন্য চাপ সেন্সর ASDXRRX005PGAA5 ((ASDX005D44R)

                               প্রেশার সেন্সর ASDXRRX005PGAA5(ASDX005D44R) গ্যাস প্রবাহ যন্ত্রপাতির জন্য

পণ্য পরিচিতি:

ASDX সিরিজ হল এক প্রকার সিলিকন প্রেশার সেন্সর, যা নির্দিষ্ট ফুল-স্কেল প্রেশার রেঞ্জ এবং তাপমাত্রা সীমার মধ্যে চাপ পাঠের জন্য I2C বা SPI ডিজিটাল ইন্টারফেস প্রদান করে। এটি সম্পূর্ণরূপে ক্যালিব্রেট করা হয় এবং অন-বোর্ড অ্যাপ্লিকেশন স্পেসিফিক ইন্টিগ্রেটেড সার্কিট (ASIC) ব্যবহার করে সেন্সর অফসেট, সংবেদনশীলতা, তাপমাত্রা প্রভাব এবং অ-রৈখিকতার জন্য তাপমাত্রা ক্ষতিপূরণ করা হয়। চাপের ক্যালিব্রেট করা আউটপুট মান প্রায় 1 kHz হারে আপডেট করা হয়। স্ট্যান্ডার্ড ASDX 0 °C থেকে 85 °C (32 °F থেকে 185 °F) তাপমাত্রার মধ্যে ক্যালিব্রেট করা হয়।

বৈশিষ্ট্য:

• এটিতে একটি রেশিওমেট্রিক 12-বিট অ্যানালগ আউটপুট রয়েছে।
• নির্ভুল ASIC কন্ডিশনিং সহ, এটি 0 °C থেকে 85 °C (32 °F থেকে 185 °F) তাপমাত্রার মধ্যে ভালো পারফর্ম করে।
• এটি তিনটি চাপ পরিমাপের প্রকার সমর্থন করে: অ্যাবসোলিউট, ডিফারেনশিয়াল এবং গেজ।
• চাপের পরিসীমা বিস্তৃত, এবং এই মডেলটি 0 থেকে 5 psi (0 থেকে 3.52 m H2O) পরিমাপ করতে পারে।
• এটি 3.3 Vdc বা 5.0 Vdc এর একক-বিদ্যুৎ সরবরাহের সাথে কাজ করতে পারে।
• মোট ত্রুটি ব্যান্ড সর্বাধিক ফুল-স্কেল রেঞ্জের ±2.0% এর মধ্যে।
• এটি RoHS মানগুলির সাথে সঙ্গতিপূর্ণ।

চাপ পরিমাপের প্রকার:

• অ্যাবসোলিউট প্রকার: এটির একটি অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স রয়েছে এবং আউটপুট মান পরম চাপের সমানুপাতিক।
• ডিফারেনশিয়াল প্রকার: সেন্সিং ডায়াফ্রামের উভয় পাশে চাপ প্রয়োগ করা যেতে পারে।
• গেজ প্রকার: বায়ুমণ্ডলীয় চাপের সাথে সম্পর্কিত, এটি বায়ুমণ্ডলীয় চাপের পরিবর্তনের সমানুপাতিক একটি আউটপুট প্রদান করে।

অ্যাপ্লিকেশন পরিস্থিতি:

• ফ্লো ক্যালিব্রেটর।
• বায়ুচলাচল এবং বায়ুপ্রবাহ মনিটর।
• গ্যাস প্রবাহ যন্ত্রাংশ।
• স্লিপ অ্যাপনিয়া মনিটরিং এবং থেরাপি সরঞ্জাম।
• ব্যারোমেট্রি।
• নিউম্যাটিক কন্ট্রোল।
• HVAC সিস্টেম।
