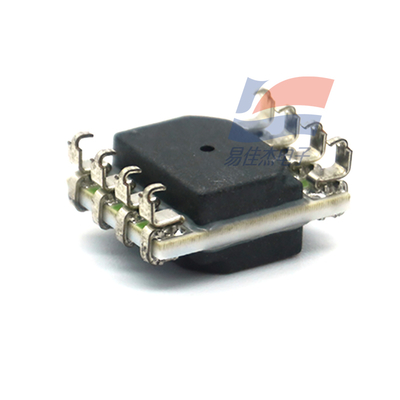

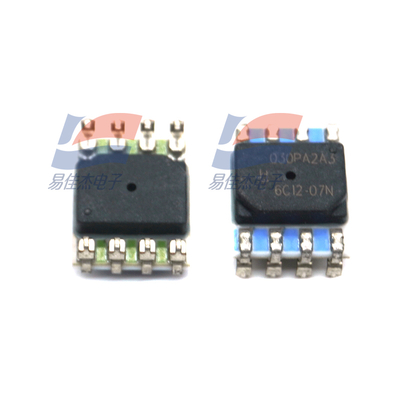

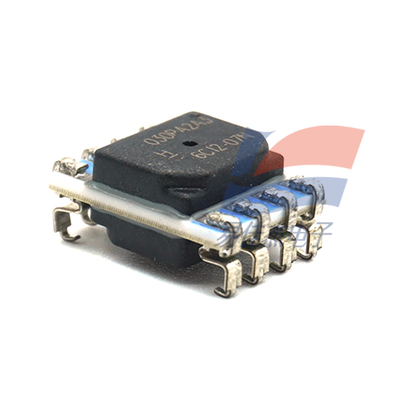

YJJ HSCMRRN001ND2A3 মাইক্রো চাপ HSC উচ্চ নির্ভুলতা সিলিকন সিরামিক চাপ সেন্সর 1 ইঞ্চি H2O চিকিৎসা ব্যবহারের জন্য

পণ্যের বিবরণ:

YJJ HSCMRRN001ND2A3 মাইক্রো প্রেসার HSC হাই প্রিসিশন সিলিকন সিরামিক প্রেসার সেন্সর 1 ইন H2O মেডিকেল ব্যবহারের জন্য

বৈশিষ্ট্য:

ট্রুস্টেবিলিটি মাইক্রো-প্রেসার পণ্যের HSC (হাই প্রিসিশন সিলিকন সিরামিক) সিরিজ উচ্চ সংবেদনশীলতা এবং উচ্চ ওভারপ্রেসার ও বার্স্ট প্রেসার বৈশিষ্ট্যযুক্ত - এই তিনটি পারফরম্যান্স বৈশিষ্ট্য একই পণ্যে বিরল। এই প্রযুক্তি সেন্সরকে অত্যন্ত ছোট চাপ পরিবর্তনের সংবেদনশীলতাকে প্রভাবিত না করে রক্ষা করতে পারে এবং স্থায়িত্ব বজায় রাখার জন্য কিছু পরিবেশগত কারণের (যেমন তাপমাত্রা, আর্দ্রতা ইত্যাদি) প্রভাবও কাটিয়ে উঠতে পারে। স্পেসিফিকেশন প্যারামিটার

I. পণ্যের পরিচিতি

ট্রুস্টেবিলিটি মাইক্রো-প্রেসার পণ্য HSC (হাই প্রিসিশন সিলিকন সিরামিক) সিরিজ উচ্চ সংবেদনশীলতা এবং উচ্চ ওভারপ্রেসার ও বার্স্ট প্রেসার বৈশিষ্ট্যযুক্ত - এই তিনটি পারফরম্যান্স বৈশিষ্ট্য একই পণ্যে বিরল। এই প্রযুক্তি সেন্সরকে অত্যন্ত ছোট চাপ পরিবর্তনের সংবেদনশীলতাকে প্রভাবিত না করে রক্ষা করতে পারে এবং স্থায়িত্ব বজায় রাখার জন্য কিছু পরিবেশগত কারণের (যেমন তাপমাত্রা, আর্দ্রতা ইত্যাদি) প্রভাবও কাটিয়ে উঠতে পারে।

ট্রুস্টেবিলিটি মাইক্রো-প্রেসার সেন্সরের দীর্ঘমেয়াদী বা চরম তাপমাত্রা ব্যবহারের পরে, এটি এখনও শিল্পে যেকোনো অনুরূপ সেন্সর পণ্যের চেয়ে স্থায়িত্বের দিক থেকে ভাল পারফর্ম করে। এই সিরিজটি সিস্টেম ক্যালিব্রেশন প্রয়োজনীয়তাগুলি হ্রাস করতে পারে, সিস্টেমের কর্মক্ষমতা অপ্টিমাইজ করতে পারে এবং সেন্সরের জীবনকালে পরিষেবা বা প্রতিস্থাপনের প্রয়োজনীয়তা কমাতে পারে, কার্যকরভাবে সিস্টেমের স্বাভাবিক ক্রিয়াকলাপকে সমর্থন করে। চাপ সেন্সরগুলির জন্য, প্রয়োজনীয় মাইক্রো-প্রেসার রেঞ্জে উচ্চ স্থায়িত্ব বজায় রাখা খুব কঠিন। সাধারণত, মাইক্রো-প্রেসার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হলে চাপ সেন্সরগুলি উচ্চ-চাপের পরিস্থিতিতে ক্ষতিগ্রস্ত হওয়ার প্রবণতা থাকে। ট্রুস্টেবিলিটি মাইক্রো-প্রেসার সেন্সর পেটেন্টযুক্ত প্রযুক্তি ব্যবহার করে, যা ওভারপ্রেসার পরিস্থিতিতেও শিল্প-নেতৃস্থানীয় স্থায়িত্ব বজায় রাখতে পারে।

এই নতুন সিরিজের সেন্সরগুলি নির্দিষ্ট ফুল-স্কেল মাইক্রো-প্রেসার রেঞ্জের মধ্যে (±2.5 mbar থেকে ±40 mbar [±1 inH2O থেকে ±30 inH2O]) চাপ পড়তে পারে এবং ডিজিটাল বা অ্যানালগ আউটপুট অর্জন করতে পারে, যা অনেক শিল্প এবং চিকিৎসা অ্যাপ্লিকেশনগুলির জন্য সমর্থন প্রদান করে:

শিল্প HVAC (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনিং) অ্যাপ্লিকেশন: VAV (ভেরিয়েবল এয়ার ভলিউম) নিয়ন্ত্রণ ব্যবস্থা, ডাক্ট স্ট্যাটিক প্রেসার, HVAC ফিল্টার ব্লকেজ সনাক্তকরণ, HVAC ট্রান্সমিটার এবং অভ্যন্তরীণ বায়ু গুণমান সহ। চিকিৎসা অ্যাপ্লিকেশন: ভেন্টিলেটর, অ্যানাস্থেসিয়া মেশিন, স্পাইরোমিটার, নেবুলাইজার এবং হাসপাতালের অভ্যন্তরীণ বায়ু চাপ নিয়ন্ত্রণ সহ।

হোনে শিল্প-নেতৃস্থানীয় টোটাল এরর ব্যান্ড (TEB) সরবরাহ করে, যা সবচেয়ে ব্যাপক, নির্ভুল এবং অর্থপূর্ণ পরিমাপ সূচক। এটি 0 ℃ থেকে 50 ℃ বা -20 ℃ থেকে 85 ℃ তাপমাত্রার পরিসরে সেন্সরের নির্ভুলতা নিশ্চিত করে, সিস্টেমের ত্রুটিগুলি ক্ষতিপূরণ করে। অতএব, গ্রাহকরা দ্রুত এবং সহজে অ্যাপ্লিকেশনগুলিতে সেন্সর ব্যবহার করতে পারেন, আর পৃথক ত্রুটিগুলি যোগ করে মোট ত্রুটি গণনা করার প্রয়োজন নেই। HSC সিরিজের মোট ত্রুটি ব্যান্ড হল ±1 %FSS। মোট ত্রুটি ব্যান্ড গ্রাহকদের পৃথক সেন্সর পরীক্ষা এবং ক্যালিব্রেশনের প্রয়োজনীয়তা দূর করতে, উত্পাদন সময় এবং প্রক্রিয়া উন্নত করতে, সিস্টেমের নির্ভুলতা এবং গুণমান নিশ্চিত করতে, সিস্টেম আপটাইম অপ্টিমাইজ করতে সক্ষম করে, এছাড়াও চমৎকার ইন্টারচেঞ্জেবিলিটি (নির্ভুলতার দিক থেকে, ডিভাইসগুলির মধ্যে পরিবর্তনগুলি হ্রাস করে) নিশ্চিত করে।

ট্রুস্টেবিলিটি মাইক্রো-প্রেসার টাইপ প্রেসার সেন্সরের বৈশিষ্ট্য:

শিল্প-নেতৃস্থানীয় নির্ভুলতা, ±0.25% FSS BFSL (ফুল-স্কেল বেস্ট-ফিট স্ট্রেট লাইন) পর্যন্ত, সিস্টেম ত্রুটিগুলি সংশোধন করার জন্য সফ্টওয়্যার প্রয়োজনীয়তা হ্রাস করে, সিস্টেম ডিজাইন সময় হ্রাস করে, সিস্টেমের নির্ভুলতা এবং ওয়ারেন্টি প্রয়োজনীয়তা সমর্থন করে, সিস্টেম আপটাইম অপ্টিমাইজ করে।

উচ্চ বার্স্ট প্রেসার বৈশিষ্ট্য, 415 inH2O (1034 mbar) বা তার বেশি পর্যন্ত, সেন্সরকে বিভিন্ন পরিবেশগত পরিবর্তনে উচ্চ সংবেদনশীলতা বজায় রাখতে সক্ষম করে, অত্যন্ত ছোট চাপ পরিবর্তন পরিমাপ করতে সক্ষম করে এবং গ্রাহকদের জন্য ডিজাইন প্রক্রিয়া সহজ করে।

উচ্চ কার্যক্ষম চাপ পরিসীমা, 135 inH2O (336 mbar) বা তার বেশি পর্যন্ত, আল্ট্রা-লো প্রেসার সেন্সরগুলিকে ক্যালিব্রেশন চাপ পরিসীমার মধ্যে অবিচ্ছিন্নভাবে এবং কার্যকরভাবে কাজ করার অনুমতি দেয়।

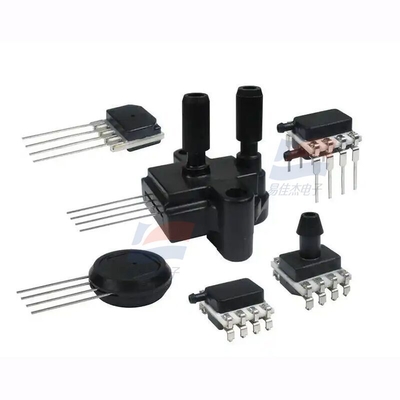

মডুলার এবং নমনীয় নকশা, বিভিন্ন প্যাকেজিং প্রকার (শিল্প-নেতৃস্থানীয় স্থায়িত্ব সহ), চাপ পোর্ট এবং ঐচ্ছিক উপাদান সহ, সরঞ্জাম নির্মাতাদের অ্যাপ্লিকেশন ইন্টিগ্রেশন কাজ সহজ করে।

অন-বোর্ড সিগন্যাল প্রসেসিং, পিসিবি বোর্ডগুলিতে সিগন্যাল প্রসেসিং উপাদানগুলির সমাবেশ করার প্রয়োজন হয় না, খরচ হ্রাস করে এবং গ্রাহকদের জন্য উত্পাদন প্রক্রিয়া সহজ করে। ইনস্টলেশন দিকের নমনীয়তা গ্রাহকদের সিস্টেমের মধ্যে সর্বোত্তম অবস্থানে সেন্সর স্থাপন করতে সক্ষম করে, অবস্থান বিচ্যুতির প্রভাব হ্রাস করে এবং অ্যাপ্লিকেশনে নমনীয়তা বৃদ্ধি করে।

কম্পন সংবেদনশীলতা হ্রাস নির্দিষ্ট অ্যাপ্লিকেশন কম্পনের প্রতি সংবেদনশীলতা হ্রাস করে যখন চাপ পরিবর্তন হয়, চাপ রিডিংয়ে ত্রুটি হ্রাস করে।

ইন্টিগ্রেটেড অ্যামপ্লিফিকেশন, কম্পেনসেশন এবং ক্যালিব্রেশন ব্যবহারকারীদের পিসিবি বোর্ডগুলিকে অতিরিক্ত সিগন্যাল প্রসেসিং উপাদান ছাড়াই কাজ করতে সক্ষম করে, পিসিবি বোর্ডের আকার হ্রাস করে এবং উপাদান সম্পর্কিত খরচ বাঁচায় (যেমন ক্রয়, ইনভেন্টরি, সমাবেশ ইত্যাদি)।

অভ্যন্তরীণ ডায়াগনস্টিক ফাংশন সিস্টেমের নির্ভরযোগ্যতা বৃদ্ধি করে।

অত্যন্ত কম পাওয়ার খরচ 10 mW (সাধারণ মান) এর কম শক্তি খরচ হ্রাস করে, ব্যাটারির জীবনকাল বাড়ায় এবং শক্তি দক্ষতা উন্নত করে।

14-বিট ডিজিটাল আউটপুট I2C বা SPI এর সাথে সামঞ্জস্যপূর্ণ (কমপক্ষে 12-বিট প্রেসার রেজোলিউশন), রূপান্তর প্রয়োজনীয়তা হ্রাস করে এবং মাইক্রোপ্রসেসর বা মাইক্রোকন্ট্রোলারগুলির সাথে সরাসরি ইন্টারঅ্যাক্ট করে কর্মক্ষমতা উন্নত করে।

এটি অ্যানালগ আউটপুটও সরবরাহ করে।

মিনিচার প্যাকেজ 10 মিমি x 10 মিমি [0.39 ইঞ্চি x 0.39 ইঞ্চি], সার্কিট বোর্ড-মাউন্টেড প্রেসার সেন্সরগুলির তুলনায় খুব ছোট প্যাকেজ আকার সহ, পিসিবি বোর্ কম জায়গা নেয় এবং ঘনবসতিপূর্ণ পিসিবি বোর্ড বা ছোট ডিভাইসগুলিতে স্থাপন করা সহজ করে।

কাস্টম ক্যালিব্রেশন উপলব্ধ: পিসিবি বোর্ডগুলিকে অতিরিক্ত সিগন্যাল প্রসেসিং উপাদান ছাড়াই কাজ করতে সক্ষম করে, পিসিবি বোর্ডের আকার হ্রাস করে এবং উপাদান সম্পর্কিত খরচ বাঁচায় (যেমন ক্রয়, ইনভেন্টরি, সমাবেশ ইত্যাদি)।

রেশিও অ্যানালগ আউটপুট; 14-বিট ডিজিটাল আউটপুট I2C বা SPI এর সাথে সামঞ্জস্যপূর্ণ (কমপক্ষে 12-বিট প্রেসার রেজোলিউশন) সরবরাহ করে।

RoHS মান মেনে চলে

একাধিক গ্লোবাল পেটেন্ট দ্বারা সুরক্ষিত

এই সিরিজের সেন্সরগুলি ট্রুস্টেবিলিটি দ্বারা 2009 সালে প্রকাশিত লো-প্রেসার প্রেসার সেন্সর পণ্য লাইন (60 mbar থেকে 10 bar [1 psi থেকে 150 psi]) এবং 2011 সালের জুলাই মাসে প্রকাশিত নন-কম্পেনসেটেড/নন-অ্যামপ্লিফাইড প্রেসার সেন্সর পণ্য লাইন (60 mbar থেকে 10 bar [1 psi থেকে 150 psi]) প্রসারিত করে।

সম্ভাব্য অ্যাপ্লিকেশন ক্ষেত্র

মেডিকেল:

● শ্বাসযন্ত্রের সরঞ্জাম

● রক্ত ​​বিশ্লেষক

● ডায়ালাইসিস সরঞ্জাম

● অক্সিজেন জেনারেটর

● শ্বাসযন্ত্র

● স্লিপ অ্যাপনিয়া মেশিন

● অ্যানাস্থেসিয়া মেশিন

● পালমোনারি ফাংশন মিটার

● নেবুলাইজার

● হাসপাতালের অভ্যন্তরীণ বায়ু চাপ নিয়ন্ত্রণ

শিল্প:

● VAV (ভেরিয়েবল এয়ার ভলিউম) নিয়ন্ত্রণ ব্যবস্থা

● এয়ার ডাক্ট স্ট্যাটিক প্রেসার

● গ্যাস ফ্লো ইন্সট্রুমেন্ট

● গ্যাস ফ্লো মনিটর

● গ্যাস ক্রোমাটোগ্রাফ

● নিউম্যাটিক কন্ট্রোলার

● ব্যারোমিটার

● ফ্লো ক্যালিব্রেশন ইন্সট্রুমেন্ট

● লাইফ সায়েন্স

● HVAC (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনিং) ফিল্টার ক্লগিং ডিটেক্টর

● HVAC ট্রান্সমিটার

● অভ্যন্তরীণ বায়ু গুণমান

স্পেসিফিকেশন:
