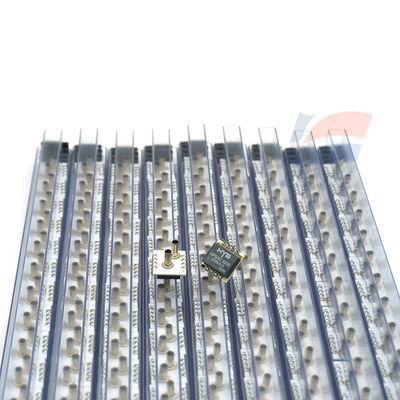

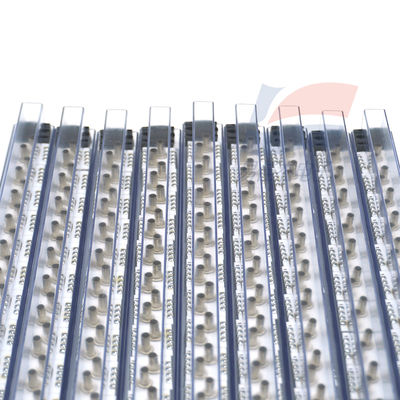

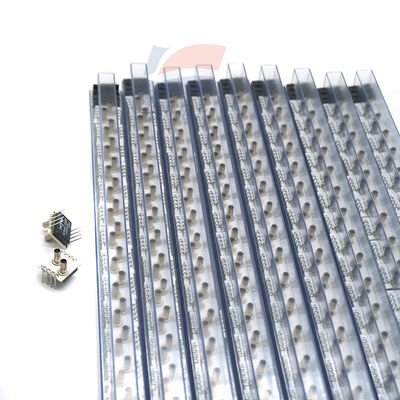

YJJ HPSAC3000 010M-D-S ডুয়াল-টিউব 1Kpa ক্রমাগত বর্তমান চাপ সেন্সর HVAC সিস্টেমে ব্যবহৃত হয়

পণ্যের বর্ণনাঃ

YJJ HPSAC3000 010M-D-S ডুয়াল-টিউব 1Kpa ক্রমাগত বর্তমান চাপ সেন্সর HVAC সিস্টেমে ব্যবহৃত হয়

বৈশিষ্ট্যঃ

উচ্চ পারফরম্যান্স এবং উচ্চ নির্ভুলতা এই সেন্সরকে অনেক অ্যাপ্লিকেশনে ব্যবহার করতে সক্ষম করে এবং এর কম্প্যাক্ট এবং সুবিধাজনক নকশা উত্পাদন ব্যবহারকারীদের জন্য অত্যন্ত উপযুক্ত।

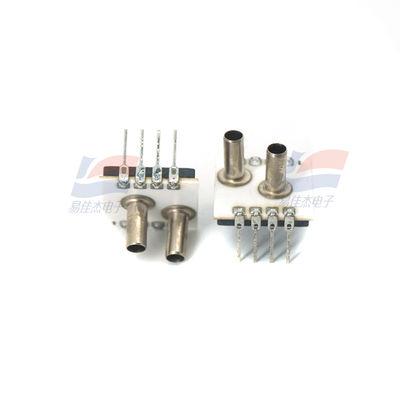

এইচপিএসএসি 3000 চাপ সেন্সরটি 1 মিমি পুরু সিরামিক সাবস্ট্র্যাটে এক বা দুটি চাপ টিউব সহ ইনস্টল করা হয়েছে।

ঘন ফিল্ম প্রতিরোধক পৃথকভাবে লেজার-প্রক্রিয়াকৃত হয় তাপমাত্রা ক্ষতিপূরণ এবং শূন্য পয়েন্ট ক্যালিব্রেশন প্রদান করার জন্য। একটি অতিরিক্ত প্রতিরোধক পৃথক উপর ভিত্তি করে trimmed হয়...

সেন্সর পরিসীমা সুবিধাজনক সেন্সর পরিবর্ধন এবং বহিরাগত পার্থক্য পরিবর্ধক প্রদান করার জন্য ডিজাইন করা হয়। এই সেন্সর সিরিজের জন্য সামঞ্জস্যপূর্ণ চাপ মাধ্যম

বায়ু বা অ ক্ষয়কারী গ্যাস এবং তরল শুকানোর জন্য।

এইচপিএসএসি ৩০০০ মডেলটি ধ্রুবক বর্তমান উত্তেজনার জন্য ডিজাইন করা হয়েছে। পুরো সিরিজের চাপের পরিসীমা ১ কেপিএ থেকে ৭০০ কেপিএ পর্যন্ত।

বৈশিষ্ট্য

ধ্রুবক বর্তমান উত্তেজনা

সহজেই ব্যবহারযোগ্য ডিআইপি প্যাকেজিং

প্রশস্ত ক্ষতিপূরণ পরিসীমা (0 থেকে 70°C)

শূন্য ক্যালিব্রেশন

উচ্চ-কার্যকারিতা OEM অ্যাপ্লিকেশন

হ্রাসকারী, পরিমাপ যন্ত্রপাতি এবং আপেক্ষিক কনফিগারেশন

চাপের পরিসীমা 10 mBar থেকে 7 Bar (1 kPa - 700 kPa)

চিকিৎসা যন্ত্রপাতি

শ্বাসযন্ত্র

এইচভিএসি (গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার) প্রক্রিয়া নিয়ন্ত্রণ

ফুটো সনাক্তকরণ Pneumatic নিয়ন্ত্রণ

উচ্চতা পরিমাপ

স্পেসিফিকেশন বর্ণনা

১) অতিরিক্ত চাপ বলতে বোঝায় যে, সেন্সর এলিমেন্টকে ক্ষতি না করেই একটি বৃহত্তর শক্তি প্রয়োগ করা হয়।

২) স্প্ল্যাশিং চাপ হ'ল সেন্সর এলিমেন্টের ফুটো বা ক্ষতির কারণ ছাড়াই প্রয়োগ করা বৃহত্তর চাপ।

3) এনালগ আউটপুট সিগন্যাল ইনপুট বর্তমানের সমানুপাতিক।

4) অফসেট ভোল্টেজ হল শূন্য চাপে আউটপুট ভোল্টেজ।

5) পরিসীমা হল পূর্ণ-স্কেল চাপ পরিসীমা এবং অফসেটের মধ্যে বীজগণিতিক পার্থক্য।

6) ব্যাপ্তি এবং অফসেট তাপীয় ত্রুটিগুলি 25 ডিগ্রি সেলসিয়াসে মানের তুলনায় ক্ষতিপূরণ প্রক্রিয়া জুড়ে সেন্সর সিগন্যালের (ব্যাপার এবং অফসেট) উল্লেখযোগ্য বিচ্যুতি নির্দেশ করে।

তুলনামূলকভাবে, তাপমাত্রা পরিসীমা 0 থেকে 70°C। চাপ পরিসীমা যেখানে p ≤ 100 mbar, এই পরামিতি Zmax = 0.5 mV হিসাবে সংজ্ঞায়িত করা হয়।

7) পুনরাবৃত্তি 10 টি চাপ চক্রের পরে আউটপুট সংকেতের সাধারণ বিচ্যুতি হিসাবে সংজ্ঞায়িত করা হয়।

8) অ-রৈখিকতাকে পুরো চাপ পরিসীমা জুড়ে BFSL হিসাবে সংজ্ঞায়িত করা হয়, যা P1 এ ছাঁচের উপরের দিকে পরিমাপ করা হয়।

9) মাধ্যমের সামঞ্জস্যতাঃ চাপ পোর্টে পি 1: পরিষ্কার, শুকনো এবং অ ক্ষয়কারী গ্যাস, সিলিকন, পাইরেক্স, আরটিভি, স্বর্ণের জন্য উপযুক্ত,

সিরামিক Al2O3, ইপোক্সি রজন, টিন।

10) মিডিয়াগুলির সাথে সামঞ্জস্যঃ চাপ পোর্টে পি 2: সিলিকন, পাইরেক্স, আরটিভি, সিরামিক আল 2 ও 3, ইপোক্সি রজন এবং টিনের জন্য অ-ক্ষয়কারী গ্যাস উপস্থিত রয়েছে।

অথবা তরল

স্পেসিফিকেশনঃ
