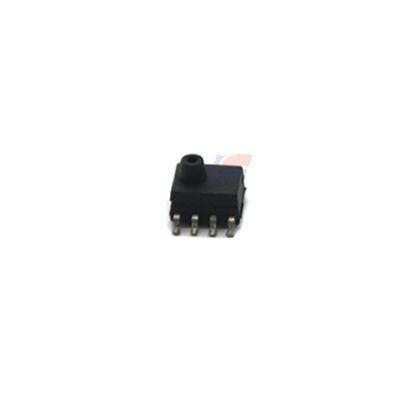

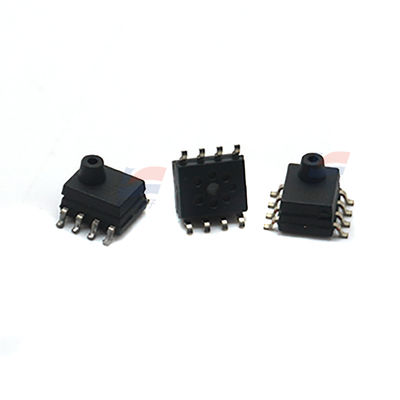

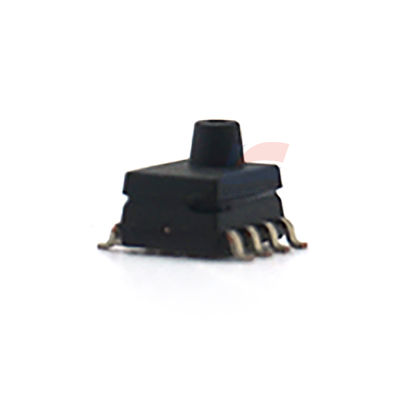

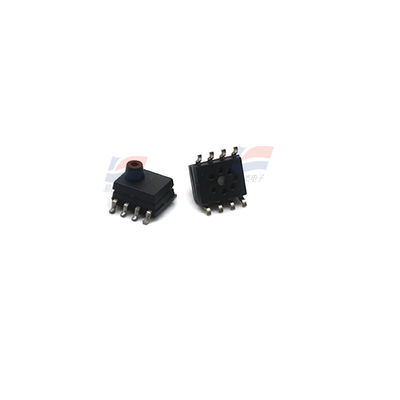

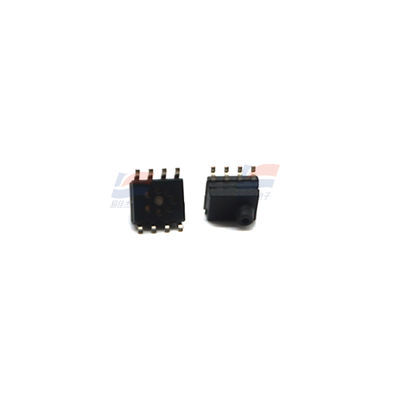

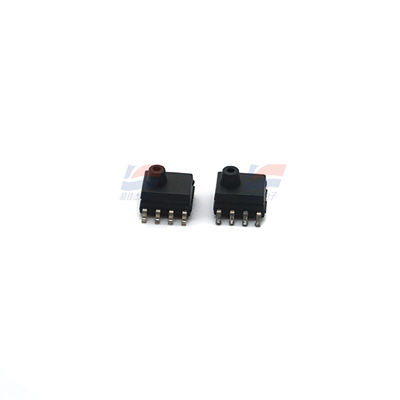

YJJ SM5420C-030A-P-T ইনটেক প্রেশার সেন্সর টায়ার প্রেশার মনিটরিং সিস্টেমে ব্যবহৃত হয়।

পণ্যের বর্ণনা:

YJJ SM5420C-030A-P-T ইনটেক প্রেসার সেন্সর টায়ার প্রেসার মনিটরিং সিস্টেমে ব্যবহৃত হয়।

বৈশিষ্ট্য:

SM5420C হল সিলিকন মাইক্রোস্ট্রাকচারস, ইনকর্পোরেটেড (SMI) দ্বারা চালু করা একটি ক্ষুদ্রাকার SO-8 প্যাকেজড অ্যাবসোলিউট প্রেসার সেন্সর, যা প্রধানত অটোমোবাইল টায়ার প্রেসার মনিটরিং সিস্টেম (TPMS), ইঞ্জিন কন্ট্রোল এবং শিল্প যন্ত্রাংশ [1] [3-4]-এর অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে। এই পণ্যটি SM5108 ওয়েফার প্রযুক্তির উপর ভিত্তি করে তৈরি এবং MEMS পাইজোরেসিস্টটিভ প্রযুক্তি ব্যবহার করে। এটি তিনটি ফুল-স্কেল স্পেসিফিকেশন সমর্থন করে: 15 psi, 30 psi, এবং 100 psi, যা উচ্চ নির্ভুলতা এবং কঠোর পরিবেশের সাথে মানানসই [2]।

সেন্সরটি পোর্টেড বা ভেন্টেড কনফিগারেশনে পাওয়া যায়, যার একটি অপটিমাইজড ইন্টারফেস ডিজাইন রয়েছে যা প্রেসার পালস প্রভাবের ঝুঁকি কমায়। এটি বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা মেটাতে স্ট্যান্ডার্ড জেল-সুরক্ষিত এবং জেল-মুক্ত কাস্টম সংস্করণ সরবরাহ করে [2-3]। সিরামিক সাবস্ট্রেট ব্যাপক উৎপাদনের জন্য উপযুক্ত এবং PCB ইন্টিগ্রেশন এবং O-রিং ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ [1-2]। পণ্যটি 5V-এ কাজ করে, যার স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা 0-70°C, এবং কিছু মডেল -40°C থেকে +125°C পর্যন্ত বিস্তৃত। আউটপুট সিগন্যাল 25°C তাপমাত্রায় সেরা লিনিয়ার ফিট অ্যালগরিদমের উপর ভিত্তি করে তৈরি করা হয়েছে [2]। এটি AEC-Q100 অটোমোটিভ সার্টিফিকেশন এবং RoHS কমপ্লায়েন্স ভেরিফিকেশন পাস করেছে এবং স্বয়ংক্রিয় উত্পাদন লাইন এবং উচ্চ নির্ভরযোগ্যতা সম্পন্ন শিল্প পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়।

SM5420 একটি পোর্টেড কনফিগারেশন বা একটি ভেন্টেড কনফিগারেশন সহ নির্বাচন করা যেতে পারে, যা বাতাসকে পোর্ট বা প্রেসার উৎসের পজিটিভ পজিশনিংয়ের মাধ্যমে সাধারণ পরিবেশগত চাপ অনুভব করতে বা একটি O-রিং সিল সহ ব্যবহার করার অনুমতি দেয়। পোর্টের দিকটি এমনভাবে নির্বাচন করা হয় যাতে কঠোর পরিবেশে দীর্ঘমেয়াদী এক্সপোজারের কারণে প্রেসার ওয়েফারের সামনের পৃষ্ঠে সরাসরি প্রেসার পালস প্রভাবের সম্ভাবনা কম হয়। ডিভাইসটি স্ট্যান্ডার্ড হিসাবে জেল সহ আসে। বৃহৎ অর্ডারের জন্য সর্বাধিক স্থিতিশীলতা প্রয়োজন, যেমন এয়ার প্রেসার স্টেশন এবং আবহাওয়া স্টেশনগুলিতে, জেল-মুক্ত সংস্করণ উপলব্ধ।

বৈশিষ্ট্য: 15 psi, 30 psi, এবং 100 psi; বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40 থেকে +125°C); স্বয়ংক্রিয় অ্যাসেম্বলি লাইনের জন্য উপযুক্ত; অতি-নিম্ন মূল্য; ছোট প্যাকেজ সাইজ (0.16 ইঞ্চি x 0.16 ইঞ্চি); ধ্রুবক কারেন্ট বা ধ্রুবক ভোল্টেজ সরবরাহ; বৃহৎ mV ভোল্টেজ আউটপুট; তাপমাত্রা ক্ষতিপূরণ বা শূন্য-বিন্দু ক্রমাঙ্কন নেই।

স্পেসিফিকেশন:
