YJJ WF5805F ডাইভিং যানবাহনের লোগের জন্য জলরোধী ডিজিটাল চাপ সেন্সর

পণ্যের বর্ণনা:

WF5805F জলরোধী ডিজিটাল চাপ সেন্সর ডুবুরি গাড়ির লগবুকে ব্যবহৃত হয়

বৈশিষ্ট্য:

WF5805F একটি উচ্চ-রেজোলিউশন চাপ সেন্সর, যার মধ্যে I²C এবং SPI ইন্টারফেস রয়েছে। এটি একটি সিলিকন পাইজোরেসিস্টটিভ চাপ উপাদান এবং একটি উচ্চ-রেজোলিউশন 24-বিট ΔΣ ADC অন্তর্ভুক্ত করে।

WF5805F চাপ এবং তাপমাত্রার জন্য উচ্চ-নির্ভুল 24-বিট ডিজিটাল আউটপুট প্রদান করে। ব্যবহারকারীরা তাদের অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী রূপান্তর গতি এবং উচ্চতা সামঞ্জস্য করতে পারেন। সমস্ত অন্তর্নির্মিত গণনা কম গণনার ত্রুটির ফলে উচ্চ-গতির 4MHz ফ্লোটিং-পয়েন্ট অপারেশন ব্যবহার করে। ডেটা ক্ষতিপূরণ অভ্যন্তরীণভাবে একত্রিত করা হয়েছে এবং যোগাযোগের সংযোগ খুবই সহজ।

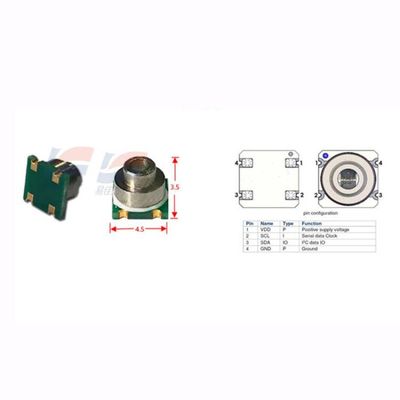

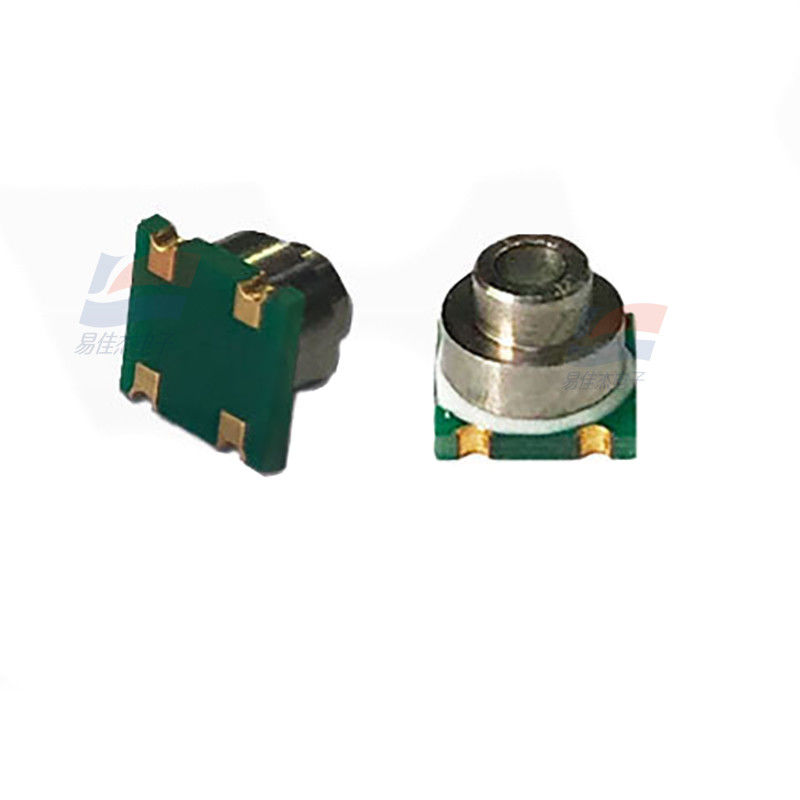

WF5805F সেন্সরটি একটি স্টেইনলেস স্টিলের রিং পৃষ্ঠ এবং স্তর সহ প্যাকেজ করা হয়েছে এবং RoHS মানগুলির সাথে সঙ্গতিপূর্ণ। এটি অত্যন্ত ছোট, মাত্র 4.5x4.5 মিমি আকারে এবং 3.5 মিমি পুরুত্বে পরিমাপ করা হয়।

প্যারামিটারের নাম বাহ্যিক শর্ত সর্বনিম্ন সাধারণ সর্বোচ্চ একক মন্তব্য

সাধারণ বৈশিষ্ট্য

চাপের পরিসীমা - 0~10; 0~40; 0~200 kPa 1

ওভারলোড চাপ TA = 25℃ 2X FS

বিস্ফোরণ চাপ TA = 25℃ > 3X FS

অপারেটিং তাপমাত্রা - -20 থেকে +85 ℃

সংরক্ষণ তাপমাত্রা - -40 থেকে +125 ℃

মিডিয়া সামঞ্জস্যতা: বায়ু এবং ক্ষয়হীন গ্যাস

বৈদ্যুতিক বৈশিষ্ট্য

উত্তেজনা ভোল্টেজ TA = 25℃ 5 থেকে 10 V

উত্তেজনা কারেন্ট TA = 25℃ 1 থেকে 2 mA

ব্রিজ আর্ম প্রতিরোধ TA = 25℃ 4, 5, 6 kΩ 2

শূন্য পয়েন্ট অফসেট TA = 25℃ -15 থেকে 0 থেকে 15 mV

পূর্ণ-স্কেল আউটপুট TA = 25℃

45, 60, 75 mV 10kPa পরিসীমা

60, 75, 90 mV 40kPa পরিসীমা

70, 90, 110 mV 200kPa পরিসীমা

রৈখিকতা TA = 25℃ -0.3 থেকে 0.3 %VFS সেরা-ফিট সরল রেখা

শূন্য পয়েন্ট অফসেট তাপমাত্রা সহগ TA = 25℃ -0.08 থেকে 0.08 %VFS

পূর্ণ-স্কেল আউটপুট তাপমাত্রা সহগ TA = 25℃ -0.27 থেকে -0.22 থেকে -0.17 %VFS /℃ ধ্রুবক চাপ উত্তেজনা

পূর্ণ-স্কেল আউটপুট তাপমাত্রা সহগ TA = 25℃ -0.03 থেকে 0.03 %VFS /℃ ধ্রুবক কারেন্ট উত্তেজনা

প্রতিরোধ তাপমাত্রা সহগ TCR TA = 25℃ 1600 থেকে 2000 ppm/℃

চাপ হিস্টেরেসিস TA = 25℃ -0.1 থেকে 0.05 থেকে 0.1 %VFS

তাপমাত্রা হিস্টেরেসিস TA = 25℃ -0.3 থেকে 0.3 %VFS
