YJJ WF200S সিলিকন-স্ট্রাকচারড এমইএমএস ডিফারেনশিয়াল প্রেসার সেন্সর যা 0 - 10 কেপিএ ব্যাপ্তি সহ মেডিকেল মনিটরিংয়ের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনা:

WF200S সিলিকন-স্ট্রাকচার্ড MEMS ডিফারেনশিয়াল প্রেসার সেন্সর, যার রেঞ্জ 0 - 10 kPa, চিকিৎসা পর্যবেক্ষণের জন্য ব্যবহৃত হয়

বৈশিষ্ট্য:

WF200S প্রেসার সেন্সর একটি সম্পূর্ণ সিলিকন-স্ট্রাকচার্ড MEMS ডিফারেনশিয়াল প্রেসার সেন্সর।
WF200S হিউইট ফুল ব্রিজ ডিজাইন গ্রহণ করে। স্ট্যান্ডার্ড অপারেটিং পাওয়ার সাপ্লাইয়ের অধীনে, এটি 0 থেকে 10 kPa পর্যন্ত চাপ পরিমাপ করতে পারে (একাধিক রেঞ্জের জন্য কাস্টমাইজযোগ্য), এবং আউটপুট ভোল্টেজের সাথে একটি ভালো লিনিয়ার সম্পর্ক দেখায়।

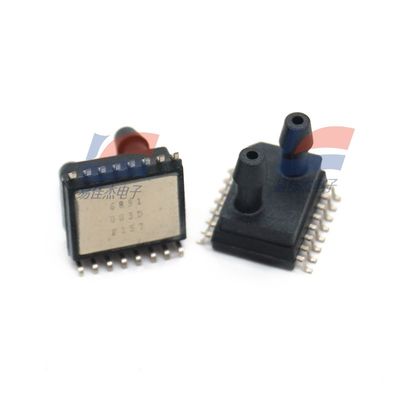

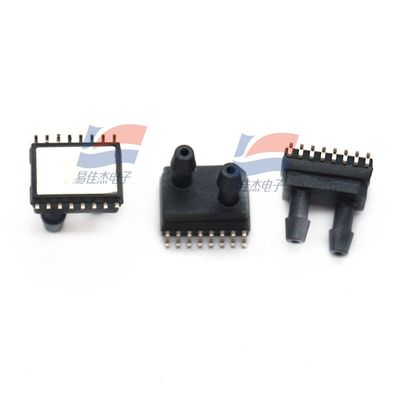

WF200S সিরিজ প্রেসার জেনারেটর একটি ডুয়াল-সেন্সর এয়ার অগ্রভাগ কাঠামো গ্রহণ করে এবং SOIC 16 ফরম্যাটে প্যাকেজ করা হয়।
WF200S বিভিন্ন চিকিৎসা ডিভাইসে প্রযোজ্য, যেমন ব্লাড প্রেসার মনিটর, ভেন্টিলেটর, পালমোনারি ফাংশন মিটার, হেমোডায়ালাইসিস সরঞ্জাম এবং আর্টেরিয়াল স্ক্লেরোসিস ডিটেক্টর।
WF200S ডিফারেনশিয়াল প্রেসার সেন্সর একাধিক পরিমাপ রেঞ্জ কাস্টমাইজেশন সমর্থন করে।
বর্তমান রেঞ্জ: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa।

WF200S পণ্যের নিম্নলিখিত মূল বৈশিষ্ট্য রয়েছে:
উচ্চ সংবেদনশীলতা
উচ্চ নির্ভরযোগ্যতা
উচ্চ নির্ভুলতা

উচ্চ স্থিতিশীলতা
চাপের সীমা: 0 - 10 kPa (ডিফারেনশিয়াল চাপ)
ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই: 0V থেকে 10V
ধ্রুবক কারেন্ট পাওয়ার সাপ্লাই: 0mA থেকে 2mA
অপারেটিং তাপমাত্রা সীমা: -40 থেকে +125°C
আকার: 10.3 X 10.3 X 10.3 মিমি

প্যারামিটার নাম বাহ্যিক শর্ত সর্বনিম্ন সাধারণ সর্বোচ্চ একক মন্তব্য

সাধারণ বৈশিষ্ট্য

চাপের সীমা - 0~10; 0~40; 0~200 kPa 1

ওভারলোড চাপ TA = 25℃ 2X FS

বিস্ফোরণ চাপ TA = 25℃ > 3X FS

অপারেটিং তাপমাত্রা - -20 থেকে +85 ℃

সংরক্ষণ তাপমাত্রা - -40 থেকে +125 ℃

মিডিয়া সামঞ্জস্যতা: বাতাস এবং নন-ক্ষয়কারী গ্যাস

বৈদ্যুতিক বৈশিষ্ট্য

উত্তেজনা ভোল্টেজ TA = 25℃ 5 থেকে 10 V

উত্তেজনা কারেন্ট TA = 25℃ 1 থেকে 2 mA

ব্রিজ আর্ম প্রতিরোধ TA = 25℃ 4, 5, 6 kΩ 2

শূন্য পয়েন্ট অফসেট TA = 25℃ -15 থেকে 0 থেকে 15 mV

ফুল-স্কেল আউটপুট TA = 25℃

45, 60, 75 mV 10kPa রেঞ্জ

60, 75, 90 mV 40kPa রেঞ্জ

70, 90, 110 mV 200kPa রেঞ্জ

রৈখিকতা TA = 25℃ -0.3 থেকে 0.3 %VFS সেরা-ফিট সরল রেখা

শূন্য পয়েন্ট অফসেট তাপমাত্রা সহগ TA = 25℃ -0.08 থেকে 0.08 %VFS

ফুল-স্কেল আউটপুট তাপমাত্রা সহগ TA = 25℃ -0.27 থেকে -0.22 থেকে -0.17 %VFS /℃ ধ্রুবক চাপ উত্তেজনা

ফুল-স্কেল আউটপুট তাপমাত্রা সহগ TA = 25℃ -0.03 থেকে 0.03 %VFS /℃ ধ্রুবক কারেন্ট উত্তেজনা

প্রতিরোধ তাপমাত্রা সহগ TCR TA = 25℃ 1600 থেকে 2000 ppm/℃

চাপ হিস্টেরেসিস TA = 25℃ -0.1 থেকে 0.05 থেকে 0.1 %VFS

তাপমাত্রা হিস্টেরেসিস TA = 25℃ -0.3 থেকে 0.3 %VFS

স্পেসিফিকেশন:
