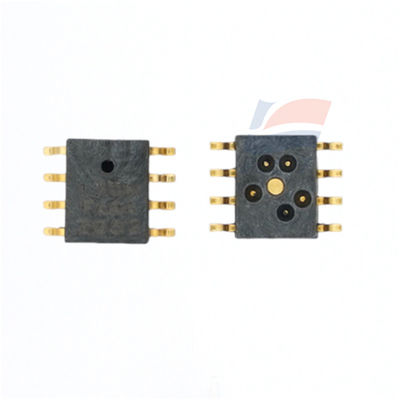

YJJ XGZP193-200kPa গেজ প্রেসার সেন্সর একটি তাপমাত্রা-নিরপেক্ষ পার্শ্বীয় বায়ু গ্রহণ নোজেলের সাথে ক্যালিব্রেট করা হয়েছে

পণ্যের বর্ণনা:

XGZP193-200kPa গেজ চাপ সেন্সর একটি তাপমাত্রা-কম্পেনসেশন পার্শ্বীয় বায়ু ইনপুট নল দিয়ে ক্যালিব্রেট করা হয়েছে

বৈশিষ্ট্যঃ

পরিমাপ পরিসীমাঃ 0kPa থেকে 100kPa... 700kPa

এমইএমএস প্রযুক্তি

পরম চাপের রূপ

এসওপি প্যাকেজিং ফর্ম, আঠালো ভরাট চিকিত্সা

এটি ক্ষয়কারী এবং অ-পরিবাহী গ্যাস বা তরলগুলির জন্য উপযুক্ত

অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C

ছোট আকার

বৈদ্যুতিক পারফরম্যান্স

পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mA DC

ইনপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ

আউটপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ

আইসোলেশন প্রতিরোধঃ 100 মি · 100VDC

অনুমোদিত ওভারলোডঃ1.৫ গুণ পূর্ণ স্কেল

বিস্ফোরণ চাপঃ ≥2 পূর্ণ স্কেল বার

এক্সজিজেডপি ১৯৩ চাপ সেন্সর বায়োমেডিসিন, শিল্প নিয়ন্ত্রণ এবং ইন্টারনেট অফ থিংসের মতো ক্ষেত্রে প্রযোজ্য। এর মূল উপাদানটি একটি এমইএমএস ডিভাইস

সিলিকন পিজোরেসিটিভ চাপ সংবেদনশীল চিপ প্রযুক্তি দ্বারা প্রক্রিয়াজাত। এই চাপ সংবেদনশীল চিপটি একটি ইলাস্টিক ঝিল্লি এবং ঝিল্লিতে সংহত চারটি প্রতিরোধক নিয়ে গঠিত।

চারটি ভারিস্টর হুইটস্টোন ব্রিজ কাঠামো গঠন করে। যখন চাপ ইলাস্টিক ঝিল্লি উপর কাজ করে, ব্রিজ একটি লাইন যে চাপ প্রয়োগ করা হয় সঙ্গে সামঞ্জস্যপূর্ণ উৎপন্ন হবে

একটি আনুপাতিক সম্পর্ক সঙ্গে ভোল্টেজ আউটপুট সংকেত। অন্তর্নির্মিত সার্কিট শূন্য পয়েন্ট আউটপুট, পূর্ণ স্কেল আউটপুট এবং তাপমাত্রা সরে যাওয়া যেমন সেন্সর পরামিতি ক্যালিব্রেট করেছে

এবং সুনির্দিষ্ট স্ট্যান্ডার্ড ভোল্টেজ আউটপুট সিগন্যাল উৎপাদনের জন্য ক্ষতিপূরণ প্রদান করা হয়।

XGZP193 চাপ সেন্সর একটি স্ট্যান্ডার্ড DIP প্লাগ-ইন আকারে প্যাকেজ করা হয়, যা ব্যবহারকারীদের ইনস্টল করার জন্য সুবিধাজনক। একটি হুক সঙ্গে বায়ু ইনপুট ডোজ নকশা করতে পারেন

অতিরিক্ত চাপের কারণে চাপযুক্ত ডিভাইসটি পড়ে যাওয়া থেকে বিরত রাখুন।

এক্সজিজেডপি ১৯৩ চাপ সেন্সরের পরিমাপ মাধ্যমটি বায়ুর মতো অ-ক্ষয়কারী গ্যাসের জন্য সীমাবদ্ধ। অ-ক্ষয়কারী গ্যাস ব্যতীত চাপের জন্য

গণমাধ্যমের জন্য, দয়া করে জিজ্ঞাসা করতে মুক্ত মনে করুন।

"স্ট্রাকচারাল পারফরম্যান্স"

চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান

সীসা তারঃ সোনার তার

শেল উপাদানঃ পিপিএস উপাদান

অনুমোদিত ওভারলোডঃ পূর্ণ স্কেলের ৩ গুণ (চাপের পরিসীমা ≤ ৫০ কেপিএ)

পূর্ণ স্কেলের ২ গুণ (50kPa< চাপ পরিসীমা ≤200 kpa)

Xgzp193_ স্পেসিফিকেশন শীট _চীনা _V1।3

এক পঞ্চমাংশ

চাপের অধীনে পরিপূর্ণতা প্রকাশ পায়

Xgzp192_ স্পেসিফিকেশন শীট _চীনা _V1.3 2/5

পরিমাপ মাধ্যমঃ বায়ু

মাঝারি তাপমাত্রাঃ (25±1) °C

পরিবেশে তাপমাত্রাঃ (25±1) °C

কম্পনঃ 0.1g ((1m/s 2)Max

আর্দ্রতাঃ (50%±10%) RH

পাওয়ার সাপ্লাইঃ (10±0.005) ভিডিসি

এটি শুধুমাত্র নিম্নলিখিত মৌলিক পরামিতিগুলির জন্য রেফারেন্স পরীক্ষার শর্ত হিসাবে ব্যবহৃত হয়ঃ

বিশেষ উল্লেখ:
