পণ্যের বিবরণ:
|
| পরিমাপ মাধ্যম: | বায়ু | মাঝারি তাপমাত্রা: | (25 ± 1) ℃ |
|---|---|---|---|
| পরিবেষ্টিত তাপমাত্রা: | (25 ± 1) ℃ | কম্পন: | 0.1g (1 মি/এস ²) সর্বোচ্চ |
| আর্দ্রতা: | (50%± 10%) আরএইচ | পাওয়ার সাপ্লাই: | (5 ± 0.005) ভি ডিসি |
| বিশেষভাবে তুলে ধরা: | পরিবেষ্টিত তাপমাত্রা ডিফারেনশিয়াল চাপ বারোমেট্রিক সেন্সর,এমভি ভেন্টিলেটর ডিফারেনশিয়াল চাপ বারোমেট্রিক সেন্সর |
||
পণ্যের বর্ণনাঃ

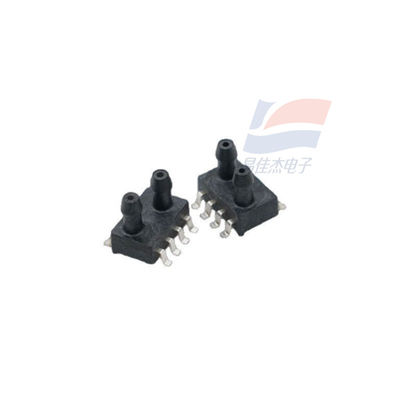

XGZP190 ডিফারেনশিয়াল চাপ ব্যারোমেট্রিক সেন্সর ডিফারেনশিয়াল এমভি এয়ার ফিল্টার ভেন্টিলেটর SOP8
বৈশিষ্ট্যঃ
পরিমাপ পরিসীমাঃ -১০০ কেপিএ থেকে ০ কেপিএ... ১ কেপিএ... ২০০ কেপিএ
এমইএমএস প্রযুক্তি
ডিফারেনশিয়াল চাপ বা চাপ পরিমাপের ফর্ম
এসওপি প্যাকেজিং ফর্ম, এয়ার ডোজেল এন্টি-ড্রপ গঠন
এটি ক্ষয়কারী নয় এমন গ্যাসের জন্য প্রযোজ্য
অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C
পিনের দিক নির্বাচন করা যেতে পারে
"অ্যাপ্লিকেশন ক্ষেত্র"
চিকিৎসা ক্ষেত্র যেমন ভেন্টিলেটর, স্পিরোমিটার, এবং ঘুমের সময় নিঃশ্বাস ত্যাগের চিকিৎসা যন্ত্রপাতি
বায়ু প্রবাহ সনাক্তকরণ, গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার, বায়ুসংক্রান্ত সরঞ্জাম, চাপ সুইচ এবং অন্যান্য শিল্প ক্ষেত্র
জীববিজ্ঞান, ক্ষুদ্র গৃহস্থালী যন্ত্রপাতি, ভোক্তা ইলেকট্রনিক্স, ক্রীড়া ও ফিটনেস সরঞ্জাম, অগ্নিনির্বাপক সরঞ্জাম, ইন্টারনেট অফ থিংস এবং অন্যান্য ক্ষেত্র
পণ্যের সংক্ষিপ্ত বিবরণ
এক্সজিজেডপি 190 পিজোরিসিটিভ চাপ সংবেদনশীল উপাদানটি বায়োমেডিসিন এবং অটোমোটিভ ইলেকট্রনিক্সের মতো ক্ষেত্রগুলির জন্য উপযুক্ত একটি চাপ সেন্সর। এর মূল অংশটি হ'ল
এটি এমইএমএস প্রযুক্তি দ্বারা প্রক্রিয়াজাত একটি সিলিকন পাইজোরেসিস্টিব চাপ-সংবেদনশীল চিপ। চাপ-সংবেদনশীল চিপটি একটি ইলাস্টিক ঝিল্লি এবং ঝিল্লিতে সংহত
এটি চারটি প্রতিরোধক নিয়ে গঠিত। চারটি ভারিস্টর হুইটস্টোন ব্রিজ কাঠামো গঠন করে। যখন ইলাস্টিক ঝিল্লিতে চাপ দেওয়া হয়, তখন ব্রিজটি একটি যোগাযোগের পয়েন্ট তৈরি করবে
একটি ভোল্টেজ আউটপুট সংকেত যা প্রয়োগ চাপের একটি রৈখিক আনুপাতিক সম্পর্ক।

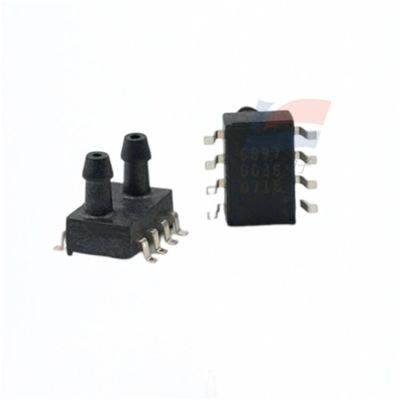

XGZP190 চাপ সংবেদনশীল উপাদান একটি OEM উপাদান স্ট্যান্ডার্ড SOP8 ফর্ম প্যাকেজ করা হয় যা ব্যবহারকারীদের পৃষ্ঠ মাউন্ট এবং গ্যাস গ্রহণ করার জন্য সুবিধাজনক
মুখটি একটি হুক দিয়ে ডিজাইন করা হয়েছে, কার্যকরভাবে চাপের অধীনে পায়ের পাতার মোজাবিশেষটি পড়ে যাওয়া থেকে রক্ষা করে।
এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।
কাঠামোগত কর্মক্ষমতা
চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান
সীসা তারঃ সোনার তার
প্যাকেজিং শেলঃ পিপিএস উপাদান
পিন: রূপা দিয়ে ধাতুপট্টাবৃত
নেট ওজনঃ প্রায় ০.৪ গ্রাম
"বৈদ্যুতিক পারফরম্যান্স"
পাওয়ার সাপ্লাইঃ ≤15V DC বা ≤3.0mA DC
ইনপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ
আউটপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ
আইসোলেশন প্রতিরোধেরঃ 100MΩ,100VDC
অনুমোদিত ওভারলোডঃ সর্বোচ্চ স্ট্যাটিক চাপের তিনগুণ (সর্বোচ্চ স্ট্যাটিক চাপ ≤40kPa)
1.৫ গুণ সর্বোচ্চ স্ট্যাটিক চাপ (40kPa< সর্বোচ্চ স্ট্যাটিক চাপ ≤200kPa)
P2:250KPA এর নিম্ন চাপের শেষে সর্বাধিক অতিরিক্ত চাপ
পরিমাপ মাধ্যমঃ বায়ু
মাঝারি তাপমাত্রাঃ (25±1) °C
পরিবেশে তাপমাত্রাঃ (25±1) °C
কম্পনঃ 0.1g ((1m/s 2)Max
আর্দ্রতাঃ (50%±10%) RH
পাওয়ার সাপ্লাইঃ (5±0.005) ভি ডিসি
এসস্পেসিফিকেশনঃ
| পরিমাপ পরিসীমা | - ১০০ কেপিএ থেকে ০ কেপিএ... ১ কেপিএ... ২০০ কেপিএ |
| প্যাকেজিং ফর্ম | এসএমডি/ডিআইপি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 40°C |
| অপারেটিং তাপমাত্রা পরিসীমা | -30°C থেকে +100°C |
