পণ্যের বিবরণ:
|
| পাওয়ার সাপ্লাই: | ≤15vdc বা ≤3.0ma ডিসিসি | ইনপুট প্রতিবন্ধকতা: | 4kq থেকে 6K2 |
|---|---|---|---|
| আউটপুট প্রতিবন্ধকতা: | 4kq থেকে 6KΩ | অন্তরণ প্রতিরোধের: | 100 মি ², 100 ভিডিসি |
| অনুমোদিত ওভারলোড: | ৩ গুণ পূর্ণ স্কেল | অপারেটিং তাপমাত্রা বিন্যাস: | -30℃ থেকে +100℃ |
| বিশেষভাবে তুলে ধরা: | 6kΩ আউটপুট প্রতিবন্ধকতা চাপ সেন্সর,3x ওভারলোড ক্যাপাসিটি চাপ সেন্সর,অ- ক্ষয়কারী গ্যাসের চাপ সেন্সর |
||
পণ্যের বর্ণনাঃ

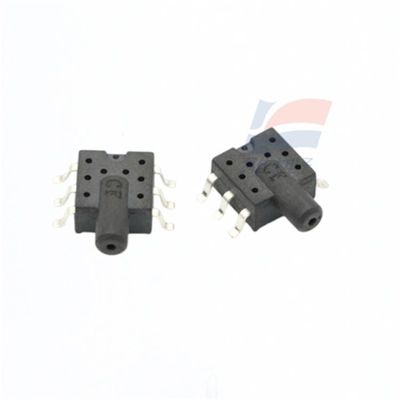

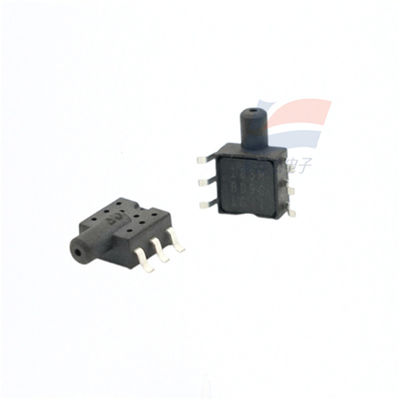

XGZP185 চাপ সেন্সর একটি নির্বাচনযোগ্য পরিসীমা সঙ্গে অ ক্ষয়কারী গ্যাস জন্য উপযুক্ত
বৈশিষ্ট্যঃ
এক্সজিজেডপি১৮৫ পাইজোরিসিটিভ চাপ সংবেদনশীল উপাদানটি বায়োমেডিসিন এবং অটোমোটিভ ইলেকট্রনিক্সের মতো ক্ষেত্রের জন্য উপযুক্ত একটি চাপ সেন্সর।এর মূল উপাদানটি একটি সিলিকন পিজোরেসিটিভ চাপ সংবেদনশীল চিপ যা এমইএমএস প্রযুক্তি দ্বারা প্রক্রিয়াজাতএই চাপ সংবেদনশীল চিপটি একটি নমনীয় ঝিল্লি এবং ঝিল্লিতে সংহত চারটি প্রতিরোধক নিয়ে গঠিত। চারটি চাপ সংবেদনশীল প্রতিরোধক একটি গমস্টোন ব্রিজ কাঠামো গঠন করে।যখন চাপ ইলাস্টিক ঝিল্লি উপর কাজ করে, সেতু একটি ভোল্টেজ আউটপুট সংকেত উত্পন্ন করবে যা প্রয়োগ করা চাপের সাথে রৈখিকভাবে আনুপাতিক।
এক্সজিজেডপি 183 চাপ সংবেদনশীল উপাদানটি স্ট্যান্ডার্ড এসওপি 6 ফর্মটিতে প্যাকেজ করা একটি ওএম উপাদান যা ব্যবহারকারীদের পৃষ্ঠের মাউন্ট ব্যবহারের জন্য সুবিধাজনক। চিপ পৃষ্ঠটি নরম সিলিকন দিয়ে আবৃত,যা কার্যকরভাবে আর্দ্রতা এবং তেল বাষ্প প্রতিরোধ করতে পারে.
এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।
কাঠামোগত কর্মক্ষমতা
চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান
সীসা তারঃ সোনার তার
প্যাকেজিং শেলঃপিপিএস উপাদান
পিন: গোল্ডেন
সুরক্ষামূলক আঠালোঃ ফ্লোরিনযুক্ত সিলিকন রাবার
বৈদ্যুতিক পারফরম্যান্স
পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mADC
ইনপুট প্রতিবন্ধকতাঃ 4kQ থেকে 6k2
আউটপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ
আইসোলেশন প্রতিরোধঃ 100 মি · 100VDC
অনুমোদিত ওভারলোডঃ ১৫ গুণ পূর্ণ স্কেল
পরিমাপ পরিসীমাঃ -১০০ কেপিএ থেকে ০ কেপিএ...১০০০ কেপিএ
এমইএমএস প্রযুক্তি
গ্যাজেট চাপ ফর্ম
এসওপি প্যাকেজিং ফর্ম
ক্ষয়কারী গ্যাসগুলির জন্য উপযুক্ত
অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C
চিপ এর ব্যাক চাপ চেম্বার চাপ অধীনে
পিনের দিক নির্বাচন করা যেতে পারে
বৈদ্যুতিক পারফরম্যান্স
পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mA DC
ইনপুট প্রতিবন্ধকতাঃ 4kQ থেকে 6k2
আউটপুট প্রতিবন্ধকতা: ৪ কেকিউ থেকে ৬ কেও
আইসোলেশন প্রতিরোধঃ 100 মি 2,100VDC
অনুমোদিত ওভারলোডঃ ৩ গুণ পূর্ণ স্কেল (চাপ পরিসীমা ≤40kPa) ২ গুণ পূর্ণ স্কেল (40kPa< চাপ পরিসীমা ≤200 kpa)
1.5 পূর্ণ স্কেল (200kPa< চাপ পরিসীমা ≤1000kPa)
এসস্পেসিফিকেশনঃ
| পরিমাপ পরিসীমা | -১০০ কেপিএ থেকে ০ কেপিএ... ১০০০ কেপিএ |
| প্যাকেজিং ফর্ম | এসএমডি/ডিআইপি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 40°C |
| অপারেটিং তাপমাত্রা পরিসীমা | -30°C থেকে +100°C |
