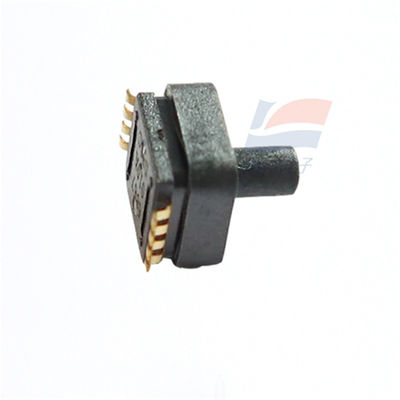

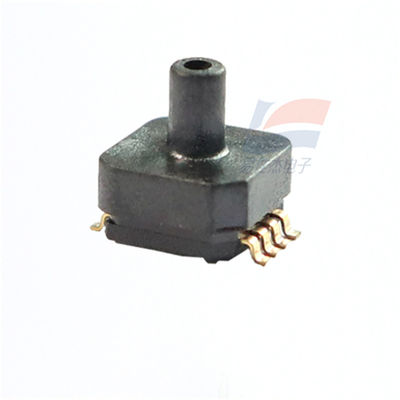

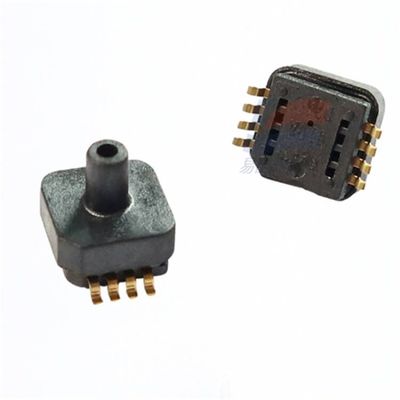

জলরোধী YJJ XGZP183 তরল স্তরের তেল চাপ এবং বায়ুমণ্ডলীয় চাপ উচ্চতা পরিমাপের জন্য চাপ সেন্সর উত্স 5±0.005 ভি ডিসি

পণ্যের বর্ণনাঃ

এক্সজিজেডপি১৮৩ চাপ সেন্সর জলরোধী এবং তরল স্তরের তেল চাপ এবং বায়ুমণ্ডলীয় চাপ উচ্চতা পরিমাপের জন্য উপযুক্ত

বৈশিষ্ট্যঃ

এক্সজিজেডপি১৮৩ পাইজোরেসিটিভ চাপ সংবেদনশীল উপাদানটি বায়োমেডিসিন এবং অটোমোটিভ ইলেকট্রনিক্সের মতো ক্ষেত্রের জন্য উপযুক্ত একটি চাপ সেন্সর।এর মূল উপাদানটি একটি সিলিকন পিজোরেসিটিভ চাপ সংবেদনশীল চিপ যা এমইএমএস প্রযুক্তি দ্বারা প্রক্রিয়াজাতএই চাপ সংবেদনশীল চিপটি একটি নমনীয় ঝিল্লি এবং ঝিল্লিতে সংহত চারটি প্রতিরোধক নিয়ে গঠিত। চারটি চাপ সংবেদনশীল প্রতিরোধক একটি গমস্টোন ব্রিজ কাঠামো গঠন করে।যখন চাপ ইলাস্টিক ঝিল্লি উপর কাজ করে, সেতু একটি ভোল্টেজ আউটপুট সংকেত উত্পন্ন করবে যা প্রয়োগ করা চাপের সাথে রৈখিকভাবে আনুপাতিক।

এক্সজিজেডপি 183 চাপ সংবেদনশীল উপাদানটি স্ট্যান্ডার্ড এসওপি 6 ফর্মটিতে প্যাকেজ করা একটি ওএম উপাদান যা ব্যবহারকারীদের পৃষ্ঠের মাউন্ট ব্যবহারের জন্য সুবিধাজনক। চিপ পৃষ্ঠটি নরম সিলিকন দিয়ে আবৃত,যা কার্যকরভাবে আর্দ্রতা এবং তেল বাষ্প প্রতিরোধ করতে পারে.

এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।

কাঠামোগত কর্মক্ষমতা

চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান

সীসা তারঃ সোনার তার

প্যাকেজিং শেলঃপিপিএস উপাদান

পিন: গোল্ডেন

সুরক্ষামূলক আঠালোঃ ফ্লোরিনযুক্ত সিলিকন রাবার

বৈদ্যুতিক পারফরম্যান্স

পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mADC

ইনপুট প্রতিবন্ধকতাঃ 4kQ থেকে 6k2

আউটপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ

আইসোলেশন প্রতিরোধঃ 100 মি · 100VDC

অনুমোদিত ওভারলোডঃ ১৫ গুণ পূর্ণ স্কেল

পণ্যের বৈশিষ্ট্য

পরিমাপ পরিসীমাঃ -১০০ কেপিএ-০ কেপিএ-৭ কেপিএ-২০০ কেপিএ

এমইএমএস প্রযুক্তি

পরম চাপের রূপ

এসওপি প্যাকেজিং ফর্ম, আঠালো ভরাট চিকিত্সা

এটি ক্ষয়কারী এবং অ-পরিবাহী গ্যাস বা তরলগুলির জন্য উপযুক্ত

অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C

চিপ এর ব্যাক চাপ চেম্বার চাপ অধীনে

অ্যাপ্লিকেশন ক্ষেত্র

ক্ষুদ্র গৃহস্থালী যন্ত্রপাতি যেমন, চালের রান্নার যন্ত্র, সয়া দুধের যন্ত্র, পানি বিশুদ্ধকরণ যন্ত্র এবং কফি মেশিনের ক্ষেত্রে রয়েছে টায়ারের চাপ পরিমাপকারী যন্ত্র, ব্রেক বুস্টার,সার্ভিস স্টিয়ারিং বুস্টার এবং এমএপি সেন্সরঅটোমোবাইল ইলেকট্রনিক্সের ক্ষেত্রে, ম্যাসেজার, এয়ার ম্যাট্রেস, পশু রক্তচাপ সেন্সর এবং গ্যাস্ট্রোইনটেস্টাইনাল সেন্সর রয়েছে।

যন্ত্রপাতি, মিটার এবং অন্যান্য পরম চাপ ব্যবস্থা

এসস্পেসিফিকেশনঃ
