পণ্যের বিবরণ:
|
| পাওয়ার সাপ্লাই: | ≤15vdc বা ≤3.0MADC | ইনপুট প্রতিবন্ধকতা: | 4kq থেকে 6K2 |
|---|---|---|---|
| আউটপুট প্রতিবন্ধকতা: | 4kq থেকে 6kq | অন্তরণ প্রতিরোধের: | 100 মি · 100 ভিডিসি |
| অনুমোদিত ওভারলোড: | 15 বার পূর্ণ স্কেল | অপারেটিং তাপমাত্রা বিন্যাস: | -30℃ থেকে +100℃ |
| বিশেষভাবে তুলে ধরা: | 100 PSI চাপ সেন্সর,YJJ XGZP182 চাপ সেন্সর,৭০০ কেপিএ চাপ সেন্সর |
||
পণ্যের বর্ণনাঃ

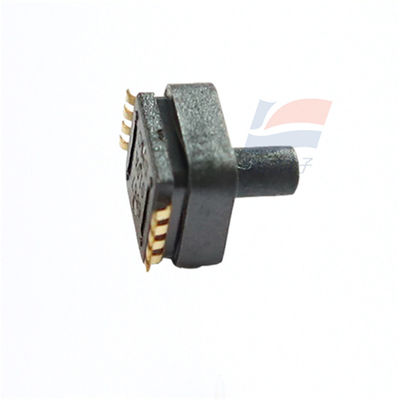

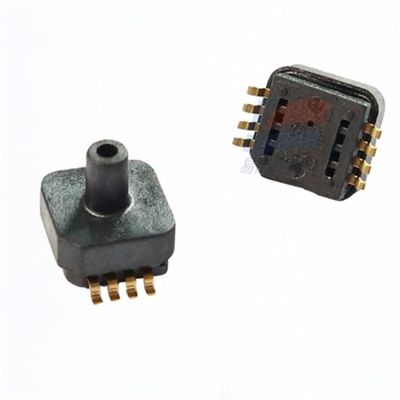

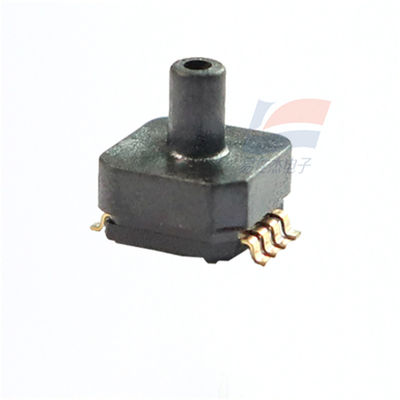

এক্সজিজেডপি১৮২ চাপ সেন্সরের পরম চাপের পরিসীমা ৭০০ কেপিএ থেকে ১০০ পিএসআই
বৈশিষ্ট্যঃ
এক্সজিজেডপি১৮২ পাইজোরেসিটিভ চাপ সংবেদনশীল উপাদানটি বায়োমেডিসিন এবং অটোমোটিভ ইলেকট্রনিক্সের মতো ক্ষেত্রগুলির জন্য উপযুক্ত একটি চাপ সেন্সর।এর মূল উপাদানটি একটি সিলিকন পিজোরেসিটিভ চাপ সংবেদনশীল চিপ যা এমইএমএস প্রযুক্তি দ্বারা প্রক্রিয়াজাতএই চাপ সংবেদনশীল চিপটি একটি নমনীয় ঝিল্লি এবং ঝিল্লিতে সংহত চারটি প্রতিরোধক নিয়ে গঠিত। চারটি চাপ সংবেদনশীল প্রতিরোধক একটি গমস্টোন ব্রিজ কাঠামো গঠন করে।যখন চাপ ইলাস্টিক ঝিল্লি উপর কাজ করে, সেতু একটি ভোল্টেজ আউটপুট সংকেত উত্পন্ন করবে যা প্রয়োগ করা চাপের সাথে রৈখিকভাবে আনুপাতিক।
এক্সজিজেডপি 182 চাপ সংবেদনশীল উপাদানটি স্ট্যান্ডার্ড এসওপি 6 ফর্মটিতে প্যাকেজ করা একটি ওএম উপাদান যা ব্যবহারকারীদের পৃষ্ঠের মাউন্ট ব্যবহারের জন্য সুবিধাজনক। চিপ পৃষ্ঠটি নরম সিলিকন দিয়ে আবৃত,যা কার্যকরভাবে আর্দ্রতা এবং তেল বাষ্প প্রতিরোধ করতে পারে.
এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।
কাঠামোগত কর্মক্ষমতা
চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান
সীসা তারঃ সোনার তার
প্যাকেজিং শেলঃপিপিএস উপাদান
পিন: গোল্ডেন
সুরক্ষামূলক আঠালোঃ ফ্লোরিনযুক্ত সিলিকন রাবার
বৈদ্যুতিক পারফরম্যান্স
পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mADC
ইনপুট প্রতিবন্ধকতাঃ 4kQ থেকে 6k2
আউটপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ
আইসোলেশন প্রতিরোধঃ 100 মি · 100VDC
অনুমোদিত ওভারলোডঃ ১৫ গুণ পূর্ণ স্কেল
পণ্যের বৈশিষ্ট্য
পরিমাপ পরিসীমাঃ 0kPa থেকে 100kPa... 700kPa
এমইএমএস প্রযুক্তি
পরম চাপের রূপ
এসওপি প্যাকেজিং ফর্ম, আঠালো ভরাট চিকিত্সা
এটি ক্ষয়কারী এবং অ-পরিবাহী গ্যাস বা তরলগুলির জন্য উপযুক্ত
অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C
চিপ এর ব্যাক চাপ চেম্বার চাপ অধীনে
অ্যাপ্লিকেশন ক্ষেত্র
ক্ষুদ্র গৃহস্থালী যন্ত্রপাতি যেমন, চালের রান্নার যন্ত্র, সয়া দুধের যন্ত্র, পানি বিশুদ্ধকরণ যন্ত্র এবং কফি মেশিনের ক্ষেত্রে রয়েছে টায়ারের চাপ পরিমাপকারী যন্ত্র, ব্রেক বুস্টার,সার্ভিস স্টিয়ারিং বুস্টার এবং এমএপি সেন্সরঅটোমোবাইল ইলেকট্রনিক্সের ক্ষেত্রে, ম্যাসেজার, এয়ার ম্যাট্রেস, পশু রক্তচাপ সেন্সর এবং গ্যাস্ট্রোইনটেস্টাইনাল সেন্সর রয়েছে।
যন্ত্রপাতি, মিটার এবং অন্যান্য পরম চাপ ব্যবস্থা
এসস্পেসিফিকেশনঃ
| পরিমাপ পরিসীমা | 0kPa থেকে 100kPa... 700kPa |
| প্যাকেজিং ফর্ম | এসএমডি/ডিআইপি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 40°C |
| অপারেটিং তাপমাত্রা পরিসীমা | -30°C থেকে +100°C |
