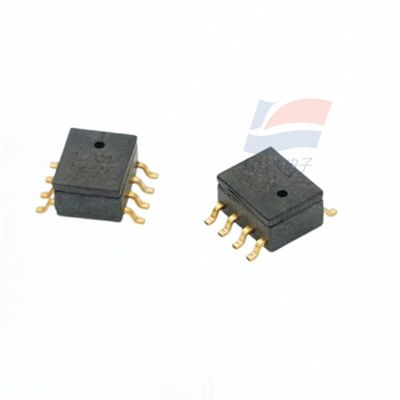

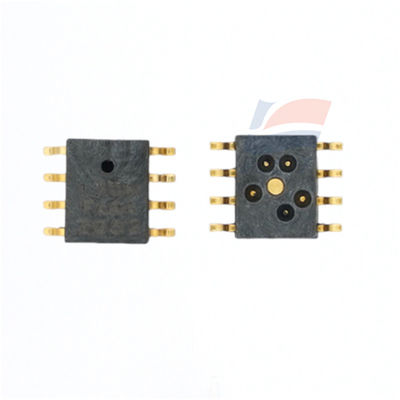

YJJ XGZP170 পাইজোরেসিস্টিব চাপ সেন্সরটি নলের জলে জলরোধী এবং অত্যন্ত স্থিতিশীল জল চাপের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনাঃ

এক্সজিজেডপি 170 পাইজোরিসিটিভ চাপ সেন্সরটি নলের জলে জলরোধী এবং অত্যন্ত স্থিতিশীল জল চাপের জন্য ব্যবহৃত হয়

বৈশিষ্ট্যঃ

পরিমাপ পরিসীমাঃ -১০০ কেপিএ থেকে ০ কেপিএ...১০০০ কেপিএ

এমইএমএস প্রযুক্তি

গ্যাজেট চাপ ফর্ম

এসওপি বা ডিআইপি প্যাকেজিং ফর্ম

ক্ষয়কারী গ্যাসগুলির জন্য উপযুক্ত

অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C

চিপ এর ব্যাক চাপ চেম্বার চাপ অধীনে

পিনের দিক নির্বাচন করা যেতে পারে

বৈদ্যুতিক পারফরম্যান্স

পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mA DC

ইনপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ

আউটপুট প্রতিবন্ধকতা:4k2 থেকে 6kQ

আইসোলেশন প্রতিরোধঃ 100MQ, 100VDC

অনুমোদিত ওভারলোডঃ অনুমোদিত ওভারলোড:3 পূর্ণ স্কেল বার (চাপ পরিসীমা ≤40kPa)

পূর্ণ স্কেলের ২ গুণ (40kPa< চাপ পরিসীমা ≤200 kpa)

1.5 পূর্ণ স্কেল (200kPa< চাপ পরিসীমা ≤1000kPa)

চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান

সীসা তারঃ সোনার তার

প্যাকেজিং শেলঃ পিপিএস উপাদান

পিন: রূপা দিয়ে ধাতুপট্টাবৃত

নেট ওজনঃ প্রায় ০.৪ গ্রাম

"বৈদ্যুতিক পারফরম্যান্স"

পাওয়ার সাপ্লাইঃ ≤15V DC বা ≤3.0mA DC

ইনপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ

আউটপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ

আইসোলেশন প্রতিরোধেরঃ 100MΩ,100VDC

অনুমোদিত ওভারলোডঃ সর্বোচ্চ স্ট্যাটিক চাপের তিনগুণ (সর্বোচ্চ স্ট্যাটিক চাপ ≤40kPa)

1.৫ গুণ সর্বোচ্চ স্ট্যাটিক চাপ (40kPa< সর্বোচ্চ স্ট্যাটিক চাপ ≤350kPa)

শর্তাবলী"

পরিমাপ মাধ্যমঃ বায়ু

মাঝারি তাপমাত্রাঃ (25±1) °C

পরিবেশে তাপমাত্রাঃ (25±1) °C

কম্পনঃ 0.1g ((1m/s 2)Max

আর্দ্রতাঃ (50%±10%) RH

পাওয়ার সাপ্লাইঃ (5±0.005) ভি ডিসি

এটি শুধুমাত্র নিম্নলিখিত মৌলিক পরামিতিগুলির জন্য রেফারেন্স পরীক্ষার শর্ত হিসাবে ব্যবহৃত হয়ঃ

এসস্পেসিফিকেশনঃ
