পণ্যের বিবরণ:
|
| পাওয়ার সাপ্লাই: | ≤15vdc বা ≤3.0ma ডিসিসি | ইনপুট প্রতিবন্ধকতা: | 4kq থেকে 6kq |
|---|---|---|---|
| আউটপুট প্রতিবন্ধকতা: | 4kq থেকে 6kq | অন্তরণ প্রতিরোধের: | 100 মি · 100 ভিডিসি |
| অনুমোদিত ওভারলোড: | চাপের পরিসীমা ≤40 কেপিএ | অ্যাপ্লিকেশন ক্ষেত্র: | পরিমাপ যন্ত্র |
| বিশেষভাবে তুলে ধরা: | 10kPa গ্যাস চাপ সেন্সর,3 মিমি গ্যাস চাপ সেন্সর,POCT রক্তের ইমিউনোক্বান্টিটিটিভ অ্যানালাইজার চাপ সেন্সর |
||
পণ্যের বর্ণনাঃ

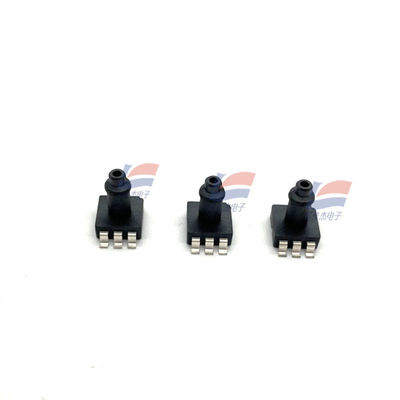

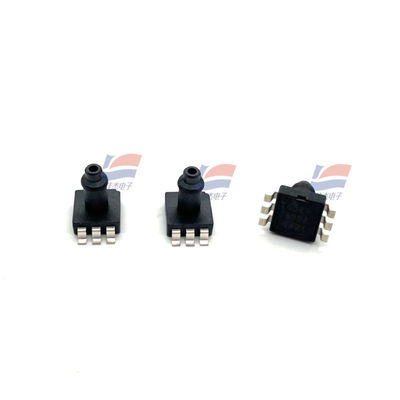

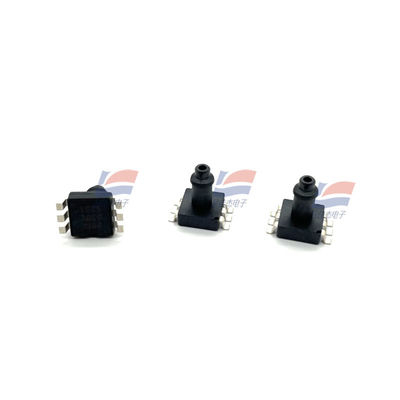

এক্সজিজেডপি১৬৬ শর্ট ইনপুট পাইপ ৩ মিমি গ্যাস প্রেসার সেন্সর পোক্ট রক্ত ইমিউনোক্বান্টিটিটিভ অ্যানালাইজার ১০ কেপিএ
বৈশিষ্ট্যঃ
পরিমাপ পরিসীমাঃ -১০০ কেপিএ থেকে ০ কেপিএ... ৩৫০ কেপিএ
এমইএমএস প্রযুক্তি
গ্যাজেট চাপ ফর্ম
এসওপি প্যাকেজ ফর্ম, 3 এমএম সংক্ষিপ্ত বায়ু নল
ক্ষয়কারী গ্যাসগুলির জন্য উপযুক্ত
অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C
চিপ এর ব্যাক চাপ চেম্বার চাপ অধীনে
পিনের দিক নির্বাচন করা যেতে পারে
বৈদ্যুতিক পারফরম্যান্স
পাওয়ার সাপ্লাই: ≤15VDC অথবা ≤3.0mA DC
ইনপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ
আউটপুট প্রতিবন্ধকতাঃ ৪kQ থেকে ৬kQ
আইসোলেশন প্রতিরোধঃ 100 মি · 100VDC
অনুমোদিত ওভারলোডঃ অনুমোদিত ওভারলোড:3 পূর্ণ স্কেল বার (চাপ পরিসীমা ≤40kPa)
পূর্ণ স্কেলের ২ গুণ (40kPa< চাপ পরিসীমা ≤200 kpa)
1.5 পূর্ণ স্কেল (200kPa< চাপ পরিসীমা ≤350kPa)
একটি ভোল্টেজ আউটপুট সংকেত যা প্রয়োগ চাপের একটি রৈখিক আনুপাতিক সম্পর্ক।
XGZP166 চাপ সংবেদনশীল উপাদান একটি OEM উপাদান স্ট্যান্ডার্ড SOP8 ফর্ম প্যাকেজ করা হয় যা ব্যবহারকারীদের পৃষ্ঠ মাউন্ট গ্রহণ করার জন্য সুবিধাজনক
পৃষ্ঠের বায়ু ডোজটি একটি হুক দিয়ে ডিজাইন করা হয়েছে, যা পার্শ্বীয় বায়ু প্রবেশের চাপ কাঠামোর জন্য উপযুক্ত এবং কার্যকরভাবে বায়ু ডোজটি পড়ে যাওয়া থেকে বিরত রাখে।
এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।
কাঠামোগত কর্মক্ষমতা
চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান
সীসা তারঃ সোনার তার
প্যাকেজিং শেলঃ পিপিএস উপাদান
পিন: রূপা দিয়ে ধাতুপট্টাবৃত
নেট ওজনঃ প্রায় ০.৪ গ্রাম
"বৈদ্যুতিক পারফরম্যান্স"
পাওয়ার সাপ্লাইঃ ≤15V DC বা ≤3.0mA DC
ইনপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ
আউটপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ
আইসোলেশন প্রতিরোধেরঃ 100MΩ,100VDC
অনুমোদিত ওভারলোডঃ সর্বোচ্চ স্ট্যাটিক চাপের তিনগুণ (সর্বোচ্চ স্ট্যাটিক চাপ ≤40kPa)
1.৫ গুণ সর্বোচ্চ স্ট্যাটিক চাপ (40kPa< সর্বোচ্চ স্ট্যাটিক চাপ ≤350kPa)
শর্তাবলী"
পরিমাপ মাধ্যমঃ বায়ু
মাঝারি তাপমাত্রাঃ (25±1) °C
পরিবেশে তাপমাত্রাঃ (25±1) °C
কম্পনঃ 0.1g ((1m/s 2)Max
আর্দ্রতাঃ (50%±10%) RH
পাওয়ার সাপ্লাইঃ (5±0.005) ভি ডিসি
এটি শুধুমাত্র নিম্নলিখিত মৌলিক পরামিতিগুলির জন্য রেফারেন্স পরীক্ষার শর্ত হিসাবে ব্যবহৃত হয়ঃ
এসস্পেসিফিকেশনঃ
| পরিমাপ পরিসীমা | -১০০ কেপিএ থেকে ০ কেপিএ... ৩৫০ কেপিএ |
| প্যাকেজিং ফর্ম | এসএমডি/ডিআইপি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 40°C |
| অপারেটিং তাপমাত্রা পরিসীমা | -30°C থেকে +100°C |
