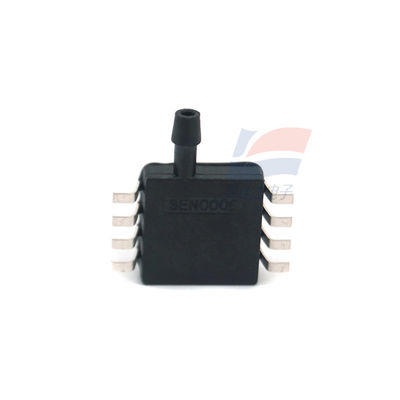

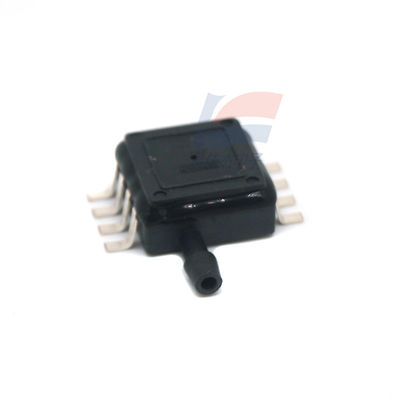

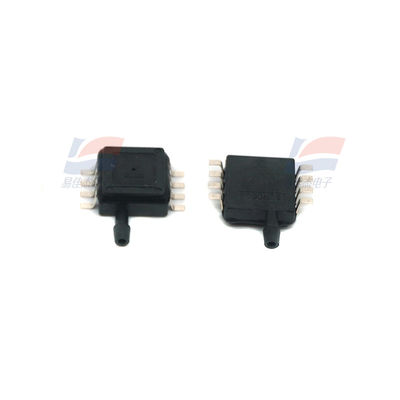

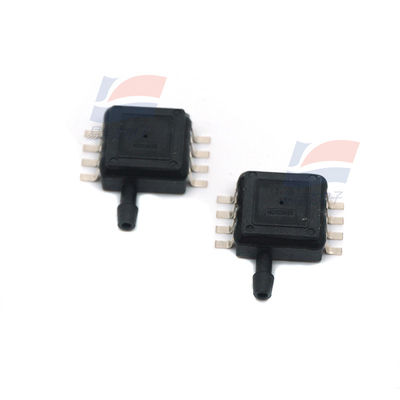

YJJ XGZP164 1kPa ট্রান্সভার্স ডুয়াল ইনটেক পাইপ ডিফারেনশিয়াল প্রেসার সেন্সর মেডিকেল কনজিউমার ইলেকট্রনিক্সে ব্যবহৃত হয়

পণ্যের বর্ণনাঃ

এক্সজিজেডপি 164 1 কেপিএ ট্রান্সভার্সাল ডুয়াল ইনটেক পাইপ ডিফারেনশিয়াল প্রেসার সেন্সর মেডিকেল কনজিউমার ইলেকট্রনিক্সে ব্যবহৃত হয়

বৈশিষ্ট্যঃ

পরিমাপ পরিসীমাঃ -১০০ কেপিএ থেকে ০ কেপিএ... ১ কেপিএ... ২০০ কেপিএ

এমইএমএস প্রযুক্তি

ডিফারেনশিয়াল চাপ বা চাপ পরিমাপের ফর্ম

এসওপি প্যাকেজিং ফর্ম, পাশের বায়ু নল

এটি ক্ষয়কারী নয় এমন গ্যাসের জন্য প্রযোজ্য

অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C থেকে +100°C

সর্বাধিক স্ট্যাটিক চাপ 500kPa

পিনের দিক নির্বাচন করা যেতে পারে

"অ্যাপ্লিকেশন ক্ষেত্র"

চিকিৎসা ক্ষেত্র যেমন ভেন্টিলেটর, স্পিরোমিটার, এবং ঘুমের সময় নিঃশ্বাস ত্যাগের চিকিৎসা যন্ত্রপাতি

বায়ু প্রবাহ সনাক্তকরণ, গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার, বায়ুসংক্রান্ত সরঞ্জাম, চাপ সুইচ এবং অন্যান্য শিল্প ক্ষেত্র

জীববিজ্ঞান, ক্ষুদ্র গৃহস্থালী যন্ত্রপাতি, ভোক্তা ইলেকট্রনিক্স, ক্রীড়া ও ফিটনেস সরঞ্জাম, অগ্নিনির্বাপক সরঞ্জাম, ইন্টারনেট অফ থিংস এবং অন্যান্য ক্ষেত্র

পণ্যের সংক্ষিপ্ত বিবরণ

এক্সজিজেডপি 164 টাইপ পিজোরেসিটিভ চাপ সংবেদনশীল উপাদানটি বায়োমেডিসিন এবং অটোমোটিভ ইলেকট্রনিক্সের মতো ক্ষেত্রগুলির জন্য উপযুক্ত একটি চাপ সেন্সর। এর মূল অংশটি হ'ল

এটি এমইএমএস প্রযুক্তি দ্বারা প্রক্রিয়াজাত একটি সিলিকন পাইজোরেসিস্টিব চাপ-সংবেদনশীল চিপ। চাপ-সংবেদনশীল চিপটি একটি ইলাস্টিক ঝিল্লি এবং ঝিল্লিতে সংহত

এটি চারটি প্রতিরোধক নিয়ে গঠিত। চারটি ভারিস্টর হুইটস্টোন ব্রিজ কাঠামো গঠন করে। যখন ইলাস্টিক ঝিল্লিতে চাপ দেওয়া হয়, তখন ব্রিজটি একটি যোগাযোগের পয়েন্ট তৈরি করবে

একটি ভোল্টেজ আউটপুট সংকেত যা প্রয়োগ চাপের একটি রৈখিক আনুপাতিক সম্পর্ক।

XGZP164 চাপ সংবেদনশীল উপাদান একটি OEM উপাদান স্ট্যান্ডার্ড SOP8 ফর্ম প্যাকেজ করা হয় যা ব্যবহারকারীদের পৃষ্ঠ মাউন্ট গ্রহণ করার জন্য সুবিধাজনক

পৃষ্ঠের বায়ু ডোজটি একটি হুক দিয়ে ডিজাইন করা হয়েছে, যা পার্শ্বীয় বায়ু প্রবেশের চাপ কাঠামোর জন্য উপযুক্ত এবং কার্যকরভাবে বায়ু ডোজটি পড়ে যাওয়া থেকে বিরত রাখে।

এটি চমৎকার রৈখিকতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা, উচ্চ সংবেদনশীলতা এবং ব্যবহারকারীদের জন্য ডিবাগ এবং আউটপুট এবং তাপমাত্রা ড্রাইভের ক্ষতিপূরণ দেওয়ার জন্য সুবিধাজনক।

কাঠামোগত কর্মক্ষমতা

চাপ সংবেদনশীল চিপঃ সিলিকন উপাদান

সীসা তারঃ সোনার তার

প্যাকেজিং শেলঃ পিপিএস উপাদান

পিন: রূপা দিয়ে ধাতুপট্টাবৃত

নেট ওজনঃ প্রায় ০.৪ গ্রাম

"বৈদ্যুতিক পারফরম্যান্স"

পাওয়ার সাপ্লাইঃ ≤15V DC বা ≤3.0mA DC

ইনপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ

আউটপুট প্রতিবন্ধকতাঃ 4kΩ থেকে 6kΩ

আইসোলেশন প্রতিরোধেরঃ 100MΩ,100VDC

অনুমোদিত ওভারলোডঃ সর্বোচ্চ স্ট্যাটিক চাপের তিনগুণ (সর্বোচ্চ স্ট্যাটিক চাপ ≤40kPa)

1.৫ গুণ সর্বোচ্চ স্ট্যাটিক চাপ (40kPa< সর্বোচ্চ স্ট্যাটিক চাপ ≤350kPa)

শর্তাবলী"

পরিমাপ মাধ্যমঃ বায়ু

মাঝারি তাপমাত্রাঃ (25±1) °C

পরিবেশে তাপমাত্রাঃ (25±1) °C

কম্পনঃ 0.1g ((1m/s 2)Max

আর্দ্রতাঃ (50%±10%) RH

পাওয়ার সাপ্লাইঃ (5±0.005) ভি ডিসি

এটি শুধুমাত্র নিম্নলিখিত মৌলিক পরামিতিগুলির জন্য রেফারেন্স পরীক্ষার শর্ত হিসাবে ব্যবহৃত হয়ঃ

এসস্পেসিফিকেশনঃ
