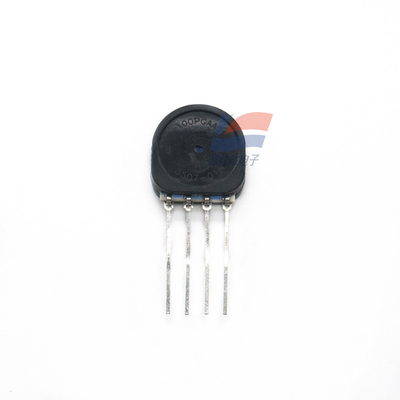

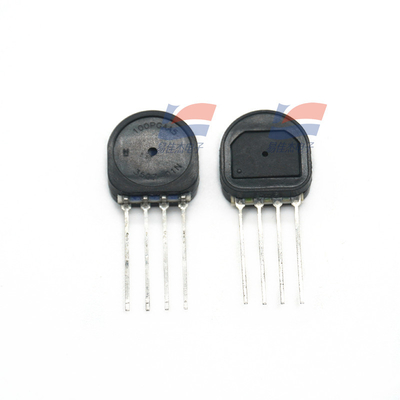

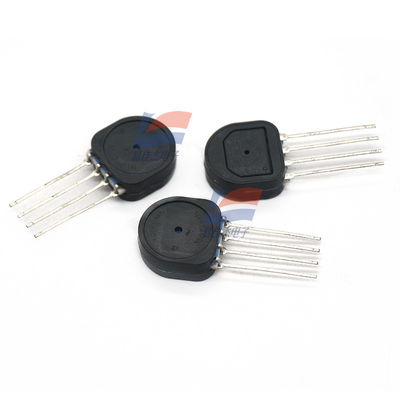

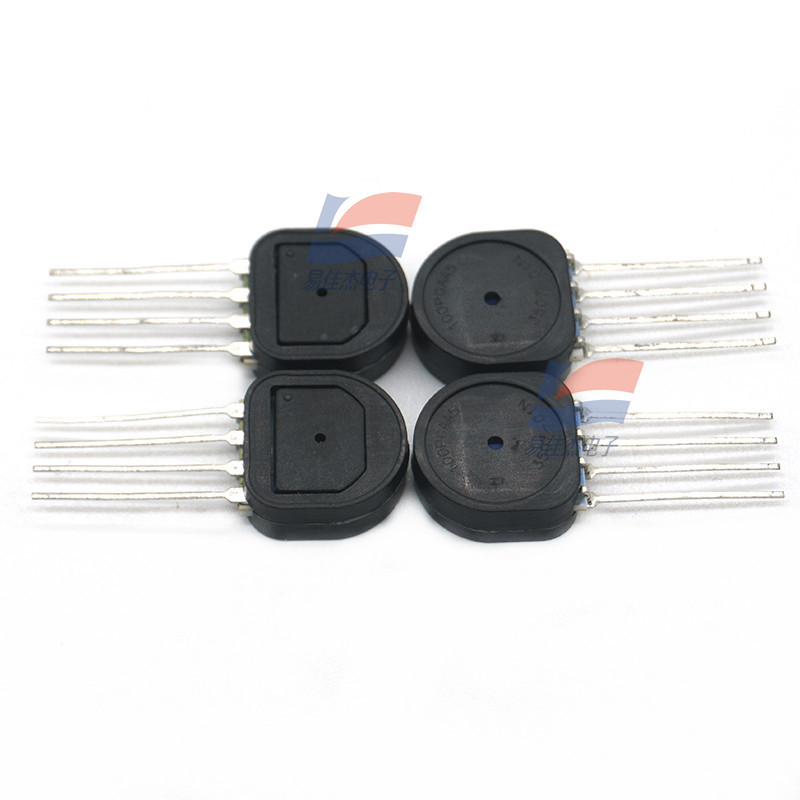

YJJ SSCSSNN100PGAA5 সিলিকন সিরামিক (এসএসসি) সিরিজ পিজোরেসিস্টিব সিলিকন চাপ সেন্সর

পণ্যের বিবরণ:

SSCSSNN100PGAA5 সিলিকন সিরামিক (SSC) সিরিজ পিজোরেসিস্টটিভ সিলিকন প্রেসার সেন্সর

বৈশিষ্ট্য:

স্ট্যান্ডার্ড প্রিসিশন সিলিকন সিরামিক (SSC) সিরিজ হল একটি পিজোরেসিস্টটিভ সিলিকন প্রেসার সেন্সর যা একটি বিস্তৃত ফুল-স্কেল প্রেসার স্প্যান এবং তাপমাত্রা পরিসরে প্রেসার রিডিং প্রদানের জন্য আনুপাতিক অ্যানালগ বা ডিজিটাল আউটপুট সরবরাহ করে।

SSC সিরিজ অ্যাপ্লিকেশন-স্পেসিফিক ইন্টিগ্রেটেড সার্কিট ব্যবহার করে সার্কিট বোর্ডে সেন্সরের জিরো পজিশন, সেনসিটিভিটি, টেম্পারেচার কোএফিসিয়েন্ট এবং নন-লিনিয়ারিটির জন্য ব্যাপক ক্যালিব্রেশন এবং টেম্পারেচার কম্পেনসেশন করতে পারে। যথাক্রমে প্রায় 1 kHz এবং 2 kHz হারে ক্যালিব্রেটেড অ্যানালগ আউটপুট মান এবং ডিজিটাল আউটপুট মান আপডেট করুন।

SSC সিরিজকে -20 °C থেকে 85°C [-4 °F থেকে 185°F] তাপমাত্রা পরিসরের মধ্যে ক্যালিব্রেট করুন। এই সেন্সরের বৈশিষ্ট্য হল এটি 3.3Vdc বা 5.0Vdc এর একটি একক পাওয়ার সাপ্লাই অবস্থায় কাজ করতে পারে।

এই সেন্সরগুলি অ্যাবসোলিউট প্রেসার, গেজ প্রেসার বা ডিফারেনশিয়াল প্রেসার পরিমাপ করতে পারে। অ্যাবসোলিউট প্রেসার সেন্সর ভ্যাকুয়াম প্রেসারকে অভ্যন্তরীণ রেফারেন্স মান হিসাবে ব্যবহার করে এবং এর আউটপুট মান অ্যাবসোলিউট প্রেসারের আনুপাতিক। গেজ প্রেসার টাইপ সেন্সর বায়ুমণ্ডলীয় চাপকে রেফারেন্স হিসাবে নেয় এবং বায়ুমণ্ডলীয় চাপ থেকে পার্থক্য আনুপাতিক একটি আউটপুট মান সরবরাহ করে। ডিফারেনশিয়াল প্রেসার সেন্সর দুটি প্রেসার পোর্টের মধ্যে প্রেসার পরিমাপ করতে পারে।

TruStability প্রেসার সেন্সরটি অ-ক্ষয়কারী এবং অ-আয়নিক গ্যাস, যেমন বায়ু এবং অন্যান্য শুষ্ক গ্যাসের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এই সেন্সরগুলির কর্মক্ষমতা 40 mbar, 4 kPa, এবং 20 inH2O এর উপরের প্রেসার পরিসরে একটি সমৃদ্ধ বিকল্পের মাধ্যমে প্রসারিত করা যেতে পারে।

সমস্ত পণ্য 9001 মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়।

চাপের পরিসীমা

±1.6 mbar থেকে ±10 bar, ±160 Pa থেকে ±1 MPa, ±0.5 inH20 থেকে ±150 psi

চাপের প্রকার: গেজ

কার্যকরী চাপ: 0 psi থেকে 100 psi

নির্ভুলতা: 0.25%

আউটপুট প্রকার: অ্যানালগ

ইনস্টলেশন স্টাইল: থ্রু হোল

কার্যকরী পাওয়ার সাপ্লাই ভোল্টেজ: 5 V

পোর্ট টাইপ: ম্যানিফোল্ড

রেজোলিউশন: 12 বিট

প্যাকেজ/বক্স: SIP-4

ন্যূনতম অপারেটিং তাপমাত্রা: -20 ° C

সর্বোচ্চ অপারেটিং তাপমাত্রা: + 85 ° C

সিরিজ: SSC

ট্রেডমার্ক: Hon

কার্যকরী পাওয়ার সাপ্লাই কারেন্ট: 2 mA

পণ্যের প্রকার: বোর্ড মাউন্ট প্রেসার সেন্সর

50

সাবক্যাটাগরি: সেন্সর

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বোচ্চ: 5.25V

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বনিম্ন: 4.75V

ট্রেডমার্ক নাম: TruStability

ইউনিট ওজন: 1 গ্রাম
