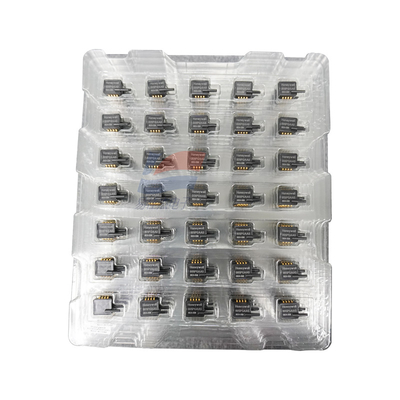

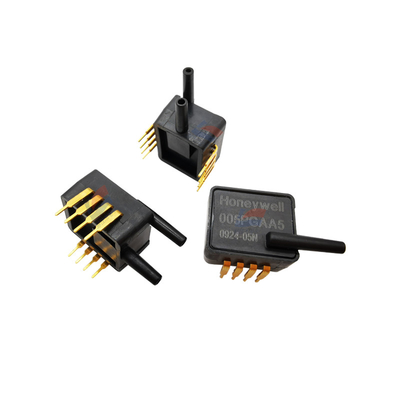

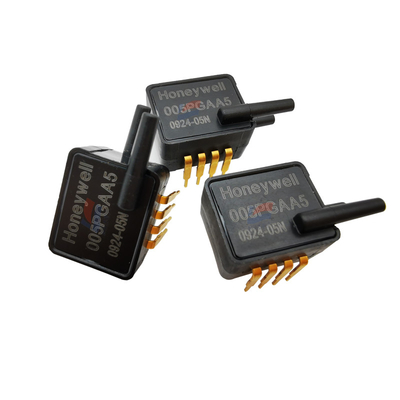

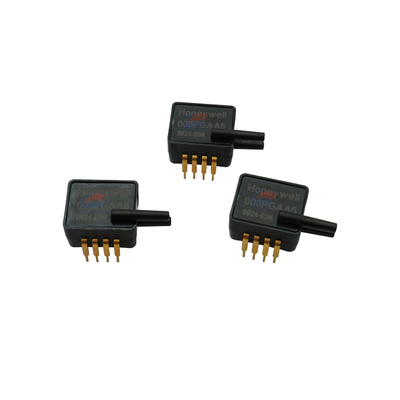

YJJ ASDXRRX005PGAA5 সিলিকন পিজোরেসিটিভ গেইজ চাপ সেন্সর একটি 0-5psi পরিবর্ধন সংকেত সঙ্গে

পণ্যের বিবরণ:

ASDXRRX005PGAA5 সিলিকন পিজোরেসিস্টভ গেজ প্রেসার সেন্সর 0-5psi অ্যামপ্লিফিকেশন সিগন্যাল সহ

বৈশিষ্ট্য:

প্লেট পরিবেশন

ASDX সিরিজের সিলিকন প্রেসার সেন্সর

নিম্ন চাপ এবং চাপ অ্যানালগ আউটপুট ±2% মোট ত্রুটি ব্যান্ড, টিল্ট, 10 ইঞ্চি H20 থেকে 100 psi

বিবরণ

ASDX সিরিজ হল একটি সিলিকন প্রেসার সেন্সর যা নির্দিষ্ট ফুল-স্কেল প্রেসার রেঞ্জ এবং টেম্পারেচার রেঞ্জের মধ্যে চাপ পড়ার জন্য আনুপাতিক অ্যানালগ আউটপুট সরবরাহ করে।

ASDX স্বয়ংক্রিয় ইন্টিগ্রেটেড সার্কিটগুলির সাথে ব্যবহার করার সময় সেন্সর অফসেট, সংবেদনশীলতা, তাপমাত্রা প্রভাব এবং নন-লিনিয়ারির জন্য সম্পূর্ণরূপে ক্যালিব্রেটেড এবং টেম্পারেচার-কম্পেনসেটেড করা হয়েছে। চাপের ক্যালিব্রেটেড আউটপুট মান নিম্নলিখিত সময়ে আপডেট করা হয়: প্রায় 1 কিলোহার্টজ।

স্ট্যান্ডার্ড ASDX 0°C থেকে 85°C [32°F থেকে 185°F] তাপমাত্রার সীমার মধ্যে ক্যালিব্রেটেড করা হয়। এই সেন্সরের বৈশিষ্ট্য হল এটি 3.3Vdc বা 5.0V ডাইরেক্ট কারেন্ট পাসের জন্য ব্যবহৃত হয়।

এই সেন্সরগুলি ডিফারেনশিয়াল এবং গেজ চাপ পরিমাপ করতে ব্যবহার করা যেতে পারে। সংস্করণটিতে একটি অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স এবং মানের আনুপাতিক একটি আউটপুট মান রয়েছে। প্রেসার ডিফারেনশিয়াল সংস্করণটি ভালভ সেন্সিং ডায়াফ্রামের উভয় দিকে চাপ প্রয়োগ করার অনুমতি দেয়। গেজ সংস্করণটি বায়ুমণ্ডলীয় চাপকে বোঝায় এবং বায়ুমণ্ডলীয় চাপের পরিবর্তনের আনুপাতিক একটি আউটপুট সরবরাহ করে।

ASDX সিরিজের সেন্সরগুলি অ-ক্ষয়কারী এবং অ-আয়নিক কাজের তরলগুলির জন্য উপযুক্ত, যেমন বায়ু এবং শুষ্ক গ্যাস।

এগুলি ISO 9001 এর মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।

পণ্যের প্রকার: বোর্ড কম্পিউটার ইন্টারফেস প্রেসার সেন্সর

RoHS:

চাপের প্রকার: গেজ

কার্যকরী চাপ: 0 psi থেকে 5 psi

নির্ভুলতা: 2%

আউটপুট প্রকার: অ্যানালগ

ইনস্টলেশন স্টাইল: থ্রু হোল

কার্যকরী পাওয়ার সাপ্লাই ভোল্টেজ: 5 V

পোর্ট প্রকার: ডুয়াল রেডিয়াল বার্বলেস

প্যাকেজ/বক্স: DIP-8

ন্যূনতম অপারেটিং তাপমাত্রা: -20 ° C

সর্বোচ্চ অপারেটিং তাপমাত্রা: + 105 ° C

সিরিজ: ASDX

ট্রেডমার্ক: Hon

কার্যকরী পাওয়ার সাপ্লাই কারেন্ট: 2.5 mA

পোর্ট সাইজ: 2.31mm

পণ্যের প্রকার: বোর্ড মাউন্ট প্রেসার সেন্সর

25

সাবক্যাটাগরি: সেন্সর

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বোচ্চ: 5.25V

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বনিম্ন: 4.75V

ইউনিট ওজন: 9.466g
