পণ্যের বিবরণ:
|
| প্যাকেজ/বক্স: | ডিআইপি-8 | ন্যূনতম অপারেটিং তাপমাত্রা: | -20 ডিগ্রি সেন্টিগ্রেড |
|---|---|---|---|
| সর্বোচ্চ অপারেটিং তাপমাত্রা: | + 105 ডিগ্রি সেন্টিগ্রেড | ওয়ার্কিং পাওয়ার সাপ্লাই কারেন্ট: | 2.5 mA |
| পোর্ট সাইজ: | 2.31 মিমি | বিদ্যুৎ সরবরাহ ভোল্টেজ - সর্বনিম্ন: | 4.75V |
| বিশেষভাবে তুলে ধরা: | 0-1psi এয়ারফ্লো মনিটর,মিলিভোল্ট এয়ারফ্লো মনিটর,105°C এয়ারফ্লো মনিটর |
||
পণ্যের বর্ণনাঃ

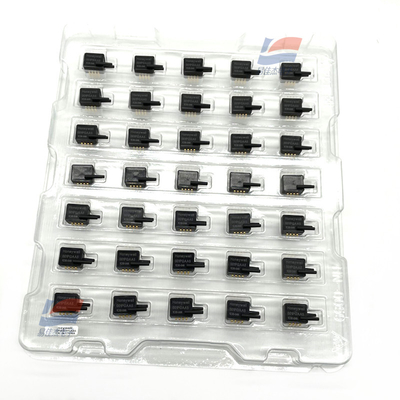

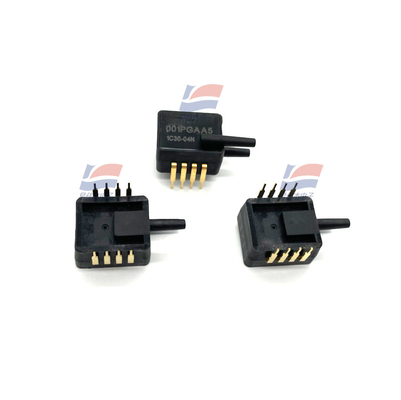

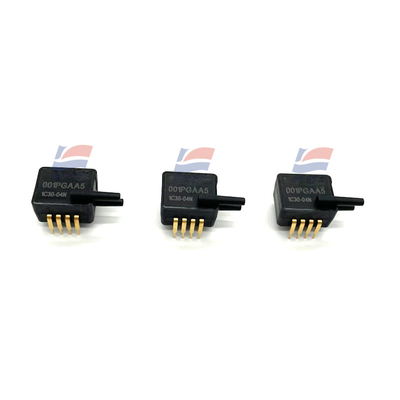

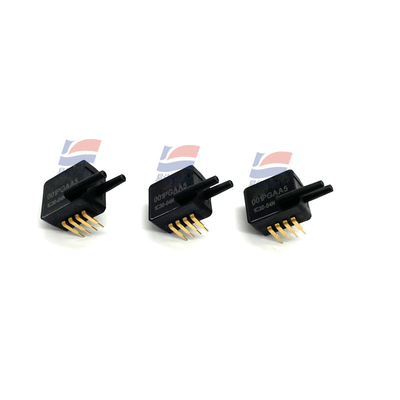

ASDXRRX001PGAA5 এয়ারফ্লো মনিটর 0-1psi মিলিভোল্ট সিলিকন চাপ সেন্সর
বৈশিষ্ট্যঃ
ASDX সিরিজের সিলিকন চাপ সেন্সর
নিম্ন চাপ এবং চাপ অ্যানালগ আউটপুট ± 2% মোট ত্রুটি ব্যান্ড, ঢাল, 10 ইঞ্চি H20 থেকে 100 psi
বর্ণনা
এএসডিএক্স সিরিজ হল একটি সিলিকন চাপ সেন্সর যা নির্দিষ্ট পূর্ণ স্কেল চাপ পরিসীমা এবং তাপমাত্রা পরিসীমা মধ্যে চাপ পড়ার জন্য আনুপাতিক অ্যানালগ আউটপুট প্রদান করে।
অটোমোটিভ ইন্টিগ্রেটেড সার্কিটগুলির সাথে ব্যবহারের সময় সেন্সর অফসেট, সংবেদনশীলতা, তাপমাত্রা প্রভাব এবং অ-রৈখিকতার জন্য ASDX সম্পূর্ণরূপে ক্যালিব্রেট করা হয়েছে এবং তাপমাত্রা-কম্পেনসেটেড।চাপের ক্যালিব্রেটেড আউটপুট মান নিম্নলিখিত সময়ে আপডেট করা হয়ঃ: প্রায় ১ কিলোহার্জ।
স্ট্যান্ডার্ড এএসডিএক্স 0 ° C থেকে 85 ° C [32 ° F থেকে 185 ° F] তাপমাত্রার পরিসীমা মধ্যে ক্যালিব্রেট করা হয়। এই সেন্সরের বৈশিষ্ট্যটি হ'ল এটি 3.3Vdc বা 5.0V ধ্রুবক বর্তমান পাস করার জন্য ব্যবহৃত হয়।
এই সেন্সরগুলি ডিফারেনশিয়াল এবং গেজ চাপ পরিমাপ করতে ব্যবহার করা যেতে পারে। সংস্করণটিতে একটি অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স এবং মানের অনুপাতে একটি আউটপুট মান রয়েছে।চাপ পার্থক্য সংস্করণ ভালভ sensing diaphragm উভয় পক্ষের চাপ প্রয়োগ করা যেতে পারেগেইজ সংস্করণ বায়ুমণ্ডলীয় চাপকে বোঝায় এবং বায়ুমণ্ডলীয় চাপের পরিবর্তনের অনুপাতে একটি আউটপুট সরবরাহ করে।
এএসডিএক্স সিরিজের সেন্সরগুলি বায়ু এবং শুকনো গ্যাসের মতো অ-ক্ষয়কারী এবং অ-আয়নিক কাজের তরলগুলির জন্য উপযুক্ত।
এগুলি আইএসও ৯০০১ এর মান অনুযায়ী ডিজাইন এবং উত্পাদন করা হয়।
চাপের ধরনঃ গ্যাজেট
কাজের চাপঃ ০ পিএসআই থেকে ১ পিএসআই
সঠিকতাঃ ২%
আউটপুট প্রকারঃ অ্যানালগ
ইনস্টলেশন স্টাইলঃ হোলের মাধ্যমে
ওয়ার্কিং পাওয়ার সাপ্লাই ভোল্টেজঃ ৫ ভোল্ট
পোর্ট টাইপঃ ডাবল রেডিয়াল বার্ডলেস
প্যাকেজ/বক্সঃ ডিআইপি-৮
ন্যূনতম অপারেটিং তাপমাত্রাঃ -২০ ডিগ্রি সেলসিয়াস
সর্বাধিক অপারেটিং তাপমাত্রাঃ + 105 °C
সিরিজঃ এএসডিএক্স
ট্রেডমার্ক: হানিওয়েল
কাজের পাওয়ার সাপ্লাই বর্তমানঃ ২.৫ এমএ
পোর্ট আকারঃ 2.31mm
পণ্যের ধরনঃ বোর্ড মাউন্ট চাপ সেন্সর
25
উপবিভাগঃ সেন্সর
পাওয়ার সাপ্লাই ভোল্টেজ - সর্বোচ্চঃ 5.25V
পাওয়ার সাপ্লাই ভোল্টেজ - ন্যূনতমঃ 4.75V
এসস্পেসিফিকেশনঃ
| কাজের চাপ | ০ পিএসআই থেকে ১ পিএসআই |
| সঠিকতা | ২% |
| আউটপুট প্রকার | অ্যানালগ |
| ইনস্টলেশন শৈলী | গর্তের মধ্য দিয়ে |
