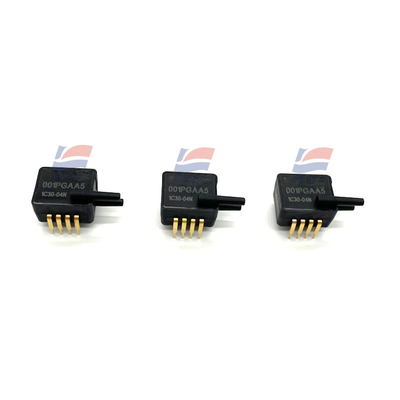

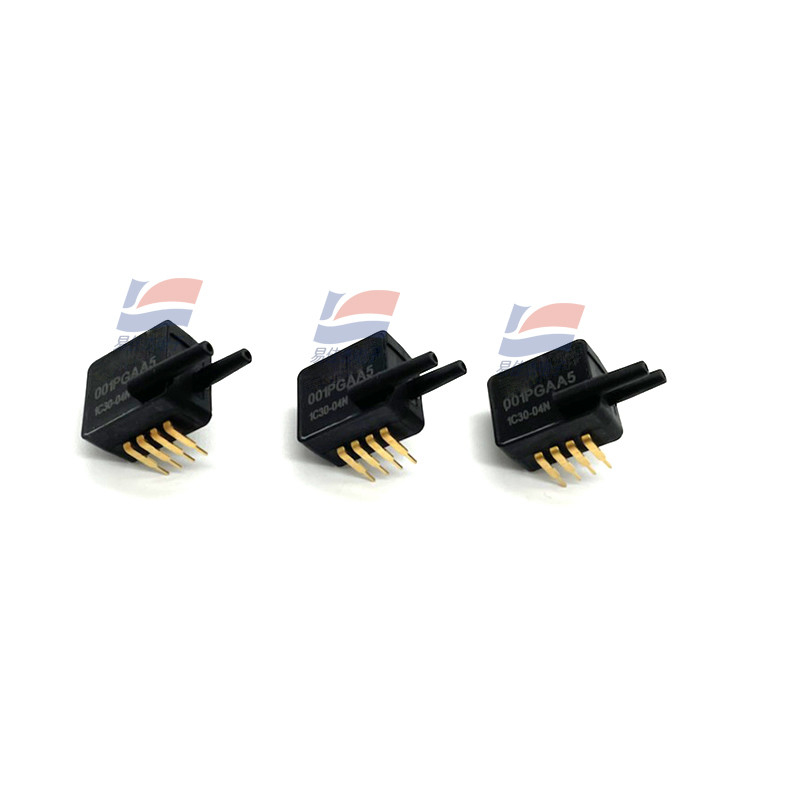

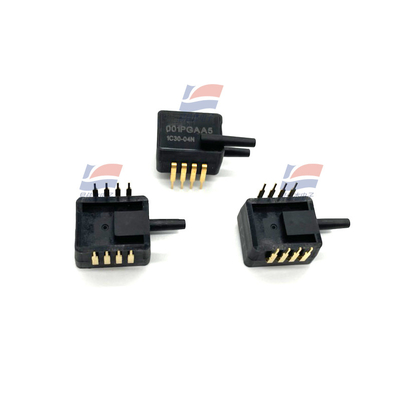

YJJ ASDXRRX001PGAA5 এয়ারফ্লো মনিটর 0-1psi মিলিভোল্ট সিলিকন চাপ সেন্সর

পণ্য বিবরণ:

ASDXRRX001PGAA5 এয়ারফ্লো মনিটর 0-1psi মিলিভোল্ট সিলিকন প্রেসার সেন্সর

বৈশিষ্ট্য:

ASDX সিরিজ সিলিকন চাপ সেন্সর

নিম্ন চাপ এবং চাপ এনালগ আউটপুট ±2% মোট ত্রুটি ব্যান্ড, কাত, 10 ইঞ্চি H20 থেকে 100 psi

বর্ণনা

ASDX সিরিজ হল একটি সিলিকন চাপ সেন্সর যা নির্দিষ্ট পূর্ণ-স্কেল চাপ পরিসীমা এবং তাপমাত্রা পরিসীমার মধ্যে চাপ পড়ার জন্য আনুপাতিক এনালগ আউটপুট প্রদান করে।

ASDX সম্পূর্ণরূপে ক্যালিব্রেট করা হয়েছে এবং স্বয়ংচালিত ইন্টিগ্রেটেড সার্কিটের সাথে ব্যবহার করার সময় সেন্সর অফসেট, সংবেদনশীলতা, তাপমাত্রার প্রভাব এবং অরৈখিকতার জন্য তাপমাত্রা ক্ষতিপূরণ দেওয়া হয়েছে। চাপের ক্রমাঙ্কিত আউটপুট মান নিম্নলিখিত সময়ে আপডেট করা হয়: প্রায় 1 কিলোহার্টজ।

স্ট্যান্ডার্ড ASDX 0°C থেকে 85°C[32°F থেকে 185°F] তাপমাত্রার রেঞ্জের মধ্যে ক্যালিব্রেট করা হয়। এই সেন্সরের বৈশিষ্ট্য হল এটি 3.3Vdc বা 5.0V ডাইরেক্ট কারেন্ট পাস করার জন্য ব্যবহার করা হয়।

এই সেন্সরগুলি ডিফারেনশিয়াল এবং গেজ চাপ পরিমাপ করতে ব্যবহার করা যেতে পারে। সংস্করণটিতে একটি অভ্যন্তরীণ ভ্যাকুয়াম রেফারেন্স এবং মানের সাথে সমানুপাতিক একটি আউটপুট মান রয়েছে। চাপ ডিফারেনশিয়াল সংস্করণটি ভালভ সেন্সিং ডায়াফ্রামের উভয় পাশে চাপ প্রয়োগ করার অনুমতি দেয়। গেজ সংস্করণ বায়ুমণ্ডলীয় চাপকে বোঝায় এবং বায়ুমণ্ডলীয় চাপের পরিবর্তনের সমানুপাতিক আউটপুট প্রদান করে।

ASDX সিরিজের সেন্সরগুলি অ-ক্ষয়কারী এবং অ-আয়নিক কর্মক্ষম তরল যেমন বায়ু এবং শুষ্ক গ্যাসের জন্য উপযুক্ত।

এগুলি আইএসও 9001 এর মান অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।

চাপের ধরন: গেজ

কাজের চাপ: 0 psi থেকে 1 psi

নির্ভুলতা: 2%

আউটপুট প্রকার: এনালগ

ইনস্টলেশন শৈলী: গর্ত মাধ্যমে

ওয়ার্কিং পাওয়ার সাপ্লাই ভোল্টেজ: 5 V

পোর্টের ধরন: ডুয়াল রেডিয়াল বার্বলেস

প্যাকেজ/বক্স: ডিআইপি-৮

ন্যূনতম অপারেটিং তাপমাত্রা: -20 ° সে

সর্বোচ্চ অপারেটিং তাপমাত্রা: + 105 ° সে

সিরিজ: ASDX

ট্রেডমার্ক: Hon

ওয়ার্কিং পাওয়ার সাপ্লাই কারেন্ট: 2.5 mA

পোর্ট আকার: 2.31 মিমি

পণ্যের ধরন: বোর্ড মাউন্ট চাপ সেন্সর

25

উপশ্রেণি: সেন্সর

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বোচ্চ: 5.25V

পাওয়ার সাপ্লাই ভোল্টেজ - সর্বনিম্ন: 4.75V

এসনির্দিষ্টকরণ:
