YJJ NPA-700B-001D নন-ইনভ্যাসিভ মনিটরিং ইনস্ট্রুমেন্ট 7kpa চাপ সেন্সর

পণ্যের বর্ণনাঃ

NPA-700B-001D নন-ইনভেসিভ মনিটরিং ইনস্ট্রুমেন্ট 7kpa চাপ সেন্সর

বৈশিষ্ট্যঃ

এনপিএ সিরিজের চাপ সেন্সরগুলি আকারে কমপ্যাক্ট এবং জটিল ক্যালিব্রেশন ছাড়াই তাত্ক্ষণিক ইনস্টলেশন এবং ব্যবহারের প্রয়োজনীয় অনেক বর্তমান অ্যাপ্লিকেশনগুলির জন্য একটি অর্থনৈতিক এবং আদর্শ সমাধান সরবরাহ করে।

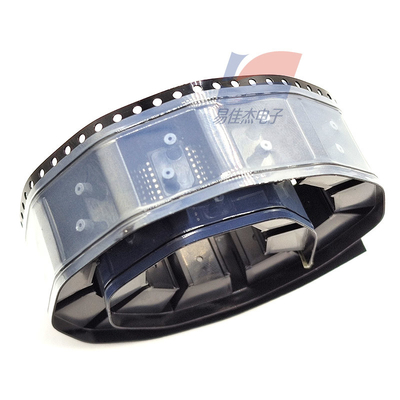

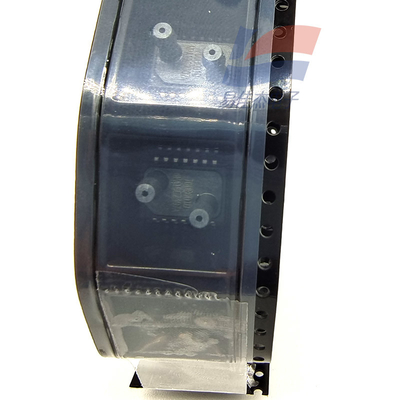

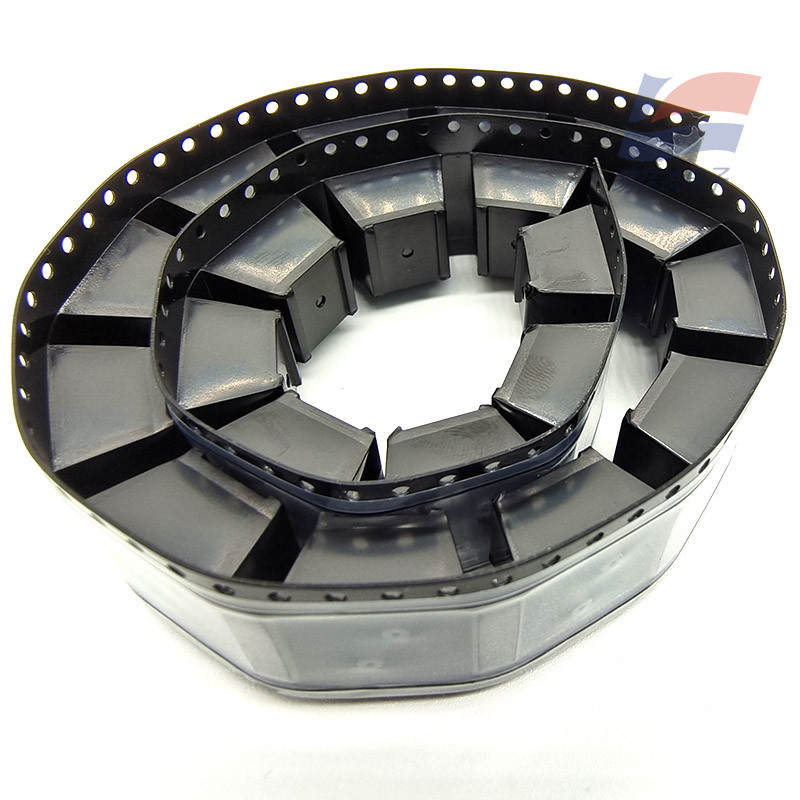

এনপিএ সিরিজের পণ্যগুলি SOIC14 পৃষ্ঠতল মাউন্ট প্যাকেজিং গ্রহণ করে। পরিমাপ করা চাপ তিনটি আকারে আসেঃ গেজ চাপ, পরম চাপ বা বৈকল্পিক চাপ।আউটপুট সংকেত তিনটি ধরনের পাওয়া যায়: এমভি (অনির্ধারিত), বর্ধিত অ্যানালগ সংকেত এবং সিরিয়াল ডিজিটাল আউটপুট। এই সেন্সর সিরিজটি মুদ্রিত সার্কিট বোর্ডে পৃষ্ঠের মাউন্ট ইনস্টলেশনের জন্য বিশেষভাবে উপযুক্ত।উৎপাদন সহজ করার জন্য, ইনস্টলেশন এবং ব্যবহার, পণ্য রোল এবং টেপ প্যাকেজিং আকারে বিতরণ করা যেতে পারে।

বৈশিষ্ট্য

এটি পৃষ্ঠ-মাউন্ট করা যেতে পারে

2. ডিফারেনশিয়াল চাপ, গেজ চাপ বা পরম চাপ, নিম্ন চাপ অ্যাপ্লিকেশন

3. পূর্ণ স্কেল পরিমাপ চাপ পরিসীমাঃ 10 ইঞ্চি জল কলাম থেকে 30psi

4. আউটপুট অপশনঃ অ্যানালগ সিগন্যাল, 14-বিট ডিজিটাল সিকোয়েন্স আই 2 সি ডিজিটাল আউটপুট এবং আনক্যালিব্রেটেড এমভি আউটপুট

5. ডিজিটাল চাপ সংকেত রেজোলিউশনঃ 14-বিট এডিসি (অ্যানালগ-ডিজিটাল রূপান্তর) / 11-বিট ডিএসি (ডিজিটাল-অ্যানালগ রূপান্তর)

6. ডিজিটাল মোড তাপমাত্রা সেন্সর

6অপারেটিং তাপমাত্রা পরিসীমাঃ -40 থেকে 125°C

7ত্রুটি পরিসীমাঃ <±1.5% FSO

যখন পরিমাপ পরিসীমা 1 পিএসআই কম, অতিরিক্ত চাপ ক্ষমতা 60x পৌঁছাতে পারে

প্রয়োগ

মেডিকেল পজিটিভ এয়ার প্রেসার ডিভাইস - ঘুমের সময় নিঃশ্বাস ত্যাগ

2. মেডিকেল মাল্টি-ফাংশনাল ভেন্টিলেটর

3. মেডিকেল অ্যানাস্থেসিয়া মেশিন

4. মেডিকেল জরুরী নিরাপত্তা সরঞ্জাম

5. মেডিকেল রক্তচাপ পরিমাপ

6হাসপাতালের বিছানা

7. P শিল্প HVAC চুল শুকানোর যন্ত্রপাতি পরিমাপ

8. শিল্প পরিবর্তনশীল বায়ু ভলিউম নিয়ন্ত্রণ

9. শিল্প জল গরম করার বায়ু প্রবাহ

10শিল্প প্রোগ্রাম নিয়ন্ত্রণ

OEM সেন্সর

সঠিকতা (ভুল পরিসীমাঃ ± 1.5% FSO।

প্রতিক্রিয়া সময়ঃ 12ms

অতিরিক্ত চাপ ক্ষমতাঃ (ব্যাপার <1psi) 60xFSO

ওভারভোল্টেজ ক্ষমতাঃ 5 পিএসআই থেকে 30 পিএসআই 2xFSO

রেজোলিউশনঃ ১১ বিট

একটি 10 ইঞ্চি জল কলামের জন্য DAC এর চাপ পরিমাপ পরিসীমা 30psi

রেজোলিউশনঃ ১৪-বিট এডিসি ১৬৩৮৩ ধাপ, স্যাম্পলিং রেট ১২ কিলহার্জ

সিরিয়াল ডেটা আউটপুট তাপমাত্রা সেন্সর 4 °C এবং 8 বিট একটি নির্ভুলতা আছে

আউটপুট শূন্য অফসেটঃ 0.44V, 0.5V, 0.56V. আউটপুট মান পরিসীমাঃ 4V

আউটপুট শূন্য অফসেটঃ 0.46V, 0.5V, 0.54V. আউটপুট মান পরিসীমাঃ 2.5V

চাপ পরিমাপের পরিসীমা 0.36 থেকে 30 পিএসআই। 10 "H2O = 0.361psi = 2.49kPa

১.৫ এমএ ১০ডিভিসিকে উৎসাহিত করুন

পূর্ণ স্কেল আউটপুট (1psi): 70-135 mV

পূর্ণ স্কেল আউটপুট (5psi থেকে 30psi): 100 থেকে 166 mV

পূর্ণ স্কেল আউটপুট (15psi থেকে 30psi) 70 থেকে 135 mV

রৈখিকতা ± 0.25% FSO

চাপ হিস্টেরেসিস ± 0.05% FSO

শূন্য তাপমাত্রা সহগ +30 μV/V/°C

ব্রিজ আর্ম প্রতিরোধের মানের তাপমাত্রা সহগ 0.29% / °C হয়

সংবেদনশীলতা তাপমাত্রা সহগ -0.22% FSO

0.2% FSO এর শূন্য-পয়েন্ট তাপমাত্রা হিস্টেরেসিস

অবস্থান সংবেদনশীলতা 0.1% FSO

এনপিএ-১০০/৩০০/৫০০/৬০০/৬০১/৭০০

100: এমভি আউটপুট, রেসিও সিগন্যাল, আনক্যালিব্রেটেড

300: অ্যানালগ অ্যাম্প্লিফিকেশন সিগন্যাল আউটপুট, 3.3V উত্তেজনা, ক্যালিব্রেটেড

500: অ্যানালগ এম্প্লিফিকেশন সিগন্যাল আউটপুট, 5V উত্তেজনা, ক্যালিব্রেটেড

600: Zacwire- ডিজিটাল সিগন্যাল আউটপুট, ক্যালিব্রেটেড, ২ বাইট

700:12C - ডিজিটাল আউটপুট, ক্যালিব্রেটেড, ২ বাইট

এমঃ এটি একাধিক ব্যাসের জন্য উপযুক্ত একটি বিশিষ্ট চাপ ইন্টারফেস আছে

B: উল্টে চাপ ইন্টারফেস সহ

N: কোন ইন্টারফেস নেই
