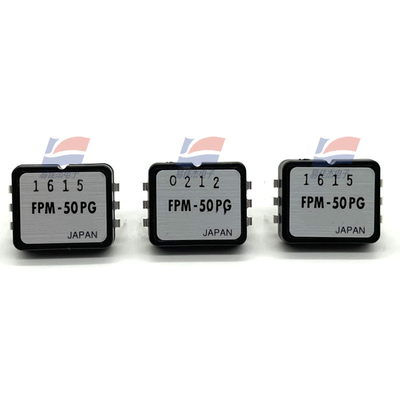

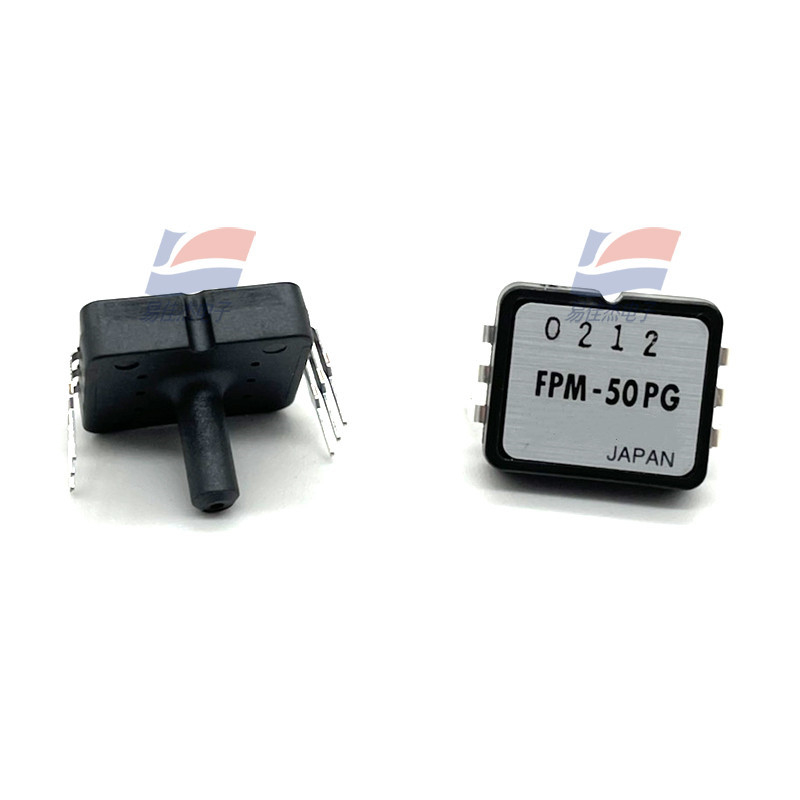

YJJ FPM-50PG ইন্ডাস্ট্রিয়াল মেডিকেল ডিভাইসের জন্য 0 ~ 50psi চাপ সেন্সর

পণ্যের বর্ণনাঃ

FPM-50PG 0~50psi চাপ সেন্সর শিল্প চিকিৎসা যন্ত্রপাতিতে ব্যবহৃত হয়

বৈশিষ্ট্যঃ

বিশেষ উল্লেখ

মডেল 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG ইউনিট

প্রস্তাবিত অপারেটিং শর্তাবলী

চাপের ধরন

নামমাত্র চাপ 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

পরিমাপযোগ্য চাপ পরিসীমা -13.79

তাপমাত্রা 0 থেকে 50 ডিগ্রি সেলসিয়াস

চাপ মাধ্যম শুধুমাত্র অ- ক্ষয়কারী গ্যাস (তরল ছাড়া) -

উত্তেজনার স্রোত (স্থির) ১.৫ এমএডিসি

পরম সর্বোচ্চ রেটিং

সর্বাধিক লোড চাপ নামমাত্র চাপের দ্বিগুণ

1.৫ বার

রেটিং

চাপ-

সর্বাধিক উত্তেজনার বর্তমান 3.0 mADC

অপারেটিং তাপমাত্রা -২০ থেকে ১০০ ডিগ্রি সেলসিয়াস

স্টোরেজ তাপমাত্রা -40 থেকে 120 ডিগ্রি সেলসিয়াস

অপারেটিং আর্দ্রতা ৩০ থেকে ৮০ (নন-ডেজ শর্ত) %RH

বৈদ্যুতিক বৈশিষ্ট্য (ড্রাইভ বর্তমান 1.5mA ধ্রুবক, পরিবেষ্টিত তাপমাত্রা Ta=25deg.C)

আউটপুট স্প্যান ভোল্টেজ ৬০ থেকে ১৪০ (০ কেপিএ থেকে নামমাত্র চাপ পর্যন্ত) এমভি

অফসেট ভোল্টেজ +/-20 (০ কেপিএ এ) এমভি

ব্রিজ প্রতিরোধ 4000 থেকে 6000 Ω

রেসপন্স টাইম ২ (রেফারেন্সের জন্য) এমএসসি।

সঠিকতা TSO* +/-5

পরিমাপযোগ্য চাপ

পরিসীমা ((kPa) অংশের সংখ্যা

-13.79 থেকে 13.79 FPM-02PG FPM-02PGR

-34.47 থেকে 34.47 FPM-05PG FPM-05PGR

-48.26 থেকে 48.26 FPM-07PG FPM-07PGR

-98.07 থেকে 103.4 FPM-15PG FPM-15PGR

-98.07 থেকে 206.8 FPM-30PG FPM-30PGR

-98.07 থেকে 344.7 FPM-50PG FPM-50PGR

-98.07 থেকে 482.6 FPM-70PG FPM-70PGR

-98.07 থেকে 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 ডিগ্রি সেলসিয়াস

P2= 1/2 x P3 (kPa) T2= 25 ডিগ্রি সেলসিয়াস

P3= রিটেড চাপ (kPa) T3= 50 ডিগ্রি সেলসিয়াস

অফসেট ভোল্টেজ (এমভি)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

পূর্ণ স্কেলে আউটপুট ভোল্টেজ (এমভি)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

আউটপুট স্প্যান ভোল্টেজ (এমভি)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV ((২৫) = Vfs ((২৫) - Voff ((২৫)

SV ((50) = Vfs ((50) - Voff ((50)

অফসেট ভোল্টেজের তাপমাত্রা সংবেদনশীলতা (%FS)

TSO = {LARGER ONE} / SV(25) x 100

বৃহত্তর এক = {Voff(0)-Voff(25)} এবং {Voff(50)-Voff(25) এর মধ্যে কোনটি বৃহত্তর পরম মান

আউটপুট স্প্যান ভোল্টেজের তাপমাত্রা সহগ (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

রৈখিকতা (% FS)

NL = {V(P2,T2) - [Voff(25) +Vfs(25)]/2 } / SV(25) x 100

চাপ হিস্টেরেসিস (% FS)

Phys = {Voff }} (২৫) - Voff }} (২৫) / SV }} (২৫) x ১০০

Voff ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
