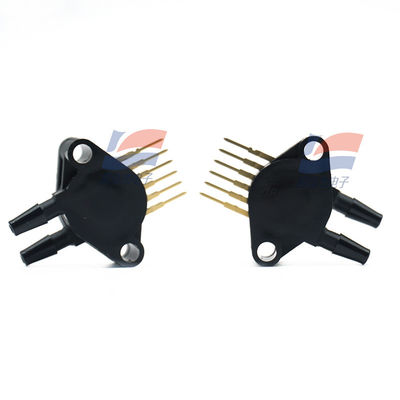

YJJ MPX10DP 10KPA ডুয়াল পোর্ট আনকম্পেনসেটেড ডিফারেনশিয়াল চাপ সেন্সর

পণ্যের বিবরণ:

YJJ MPX10DP ডুয়াল-পোর্ট আনকম্পেনসেটেড ডিফারেনশিয়াল প্রেসার সেন্সর

বৈশিষ্ট্য:

ডুয়াল-পোর্ট, নন-কম্পেনসেটেড ডিফারেনশিয়াল প্রেসার সেন্সর, রেঞ্জ 0–10 kPa, অ্যানালগ ভোল্টেজ আউটপুট, 3.0–6.0 V পাওয়ার সাপ্লাইয়ের সাথে সামঞ্জস্যপূর্ণ, মাইক্রো-প্রেসার, ডিফারেনশিয়াল প্রেসার এবং লিকুইড লেভেল/ফ্লো সনাক্তকরণ পরিস্থিতির জন্য উপযুক্ত।

মূল প্যারামিটার (দ্রুত ওভারভিউ) টেবিল

প্যারামিটার আইটেম সাধারণ / সীমা মান ব্যাখ্যা

প্রেসার টাইপ ডিফারেনশিয়াল প্রেসার ডুয়াল পোর্ট, দুটি প্রান্তের মধ্যে প্রেসারের পার্থক্য পরিমাপ করে

রেঞ্জ 0–10 kPa (0–1.45 psi) মাইক্রো-প্রেসার পরিমাপ

পাওয়ার সাপ্লাই 3.0–6.0 VDC রেশিওমেট্রিক আউটপুট

ফুল-স্কেল আউটপুট (VFSS) সাধারণ 35 mV (20–50 mV) চাপের সাথে রৈখিকভাবে আনুপাতিক

সংবেদনশীলতা 3.5 mV/kPa সুবিধাজনক রূপান্তর

লিনিয়ারিটি ±1.0 %VFSS সামগ্রিক নির্ভুলতার ভিত্তি

রেসপন্স টাইম 1.0 ms (10%–90%) দ্রুত ডাইনামিক রেসপন্স

অপারেটিং টেম্পারেচার -40 থেকে +125 °C শিল্প / চিকিৎসা ক্ষেত্রের জন্য উপযুক্ত বিস্তৃত তাপমাত্রা পরিসীমা

ওভারপ্রেসার প্রোটেকশন 75 kPa; বার্স্ট 100 kPa অপব্যবহারের প্রতিরোধ ক্ষমতা

আউটপুট ইম্পিডেন্স 750–1250 Ω ADC / অপারেশনাল অ্যামপ্লিফায়ারের সাথে সহজে মেলানো যায়

প্যাকেজ 4-পিন থ্রু-হোল (কেস 344C) ডুয়াল রেডিয়াল পোর্ট, একই দিকে আউটলেট

নীতি এবং বৈশিষ্ট্য

স্ট্রেন গেজ টাইপ MEMS সিলিকন শিয়ার স্ট্রেস সেন্সর, ডায়াফ্রাম বিকৃতি ব্রিজের রেজিস্ট্যান্স পরিবর্তন করে, আউটপুট ভোল্টেজ প্রেসার পার্থক্যের আনুপাতিক।

কোনও অভ্যন্তরীণ তাপমাত্রা ক্ষতিপূরণ / ক্যালিব্রেশন নেই, বাহ্যিক সার্কিট ক্ষতিপূরণ প্রয়োজন, নির্ভুলতা এবং তাপমাত্রা ড্রিফ্ট কাস্টমাইজ করার জন্য সুবিধাজনক।

রেশিওমেট্রিক আউটপুট: পাওয়ার সাপ্লাই পরিবর্তনের সময় আউটপুট আনুপাতিকভাবে স্কেল করা হয়, 3.3 V/5 V সিস্টেমের জন্য উপযুক্ত। প্রধান উদ্দেশ্য

মেডিকেল: ভেন্টিলেটর এয়ারওয়ে প্রেসার, নেগেটিভ প্রেসার ড্রেনেজ, প্রেসার ডিফারেন্স সনাক্তকরণ মনিটর।

শিল্প: ভেন্টিলেশন এবং এয়ার কন্ডিশনিং এয়ার ভলিউম / প্রেসার ডিফারেন্স, লিক সনাক্তকরণ, প্রক্রিয়া নিয়ন্ত্রণ, নিউম্যাটিক সিস্টেম।

রোবোটিক্স / অটোমেশন: এয়ার সিলিন্ডার প্রেসার, লিকুইড লেভেল ইন্ডিকেশন, ফ্লো মেজারমেন্ট।

ভোক্তা / পরিবেশ: ওয়াশিং মেশিন ওয়াটার লেভেল, পরিবেশ নিয়ন্ত্রণ ব্যবস্থা, লিক লোকেশন।

নির্বাচন এবং ব্যবহারের টিপস

ক্ষতিপূরণ ছাড়া, বাহ্যিক তাপমাত্রা ক্ষতিপূরণ এবং সিগন্যাল কন্ডিশনিং প্রয়োজন। একটি 16-বিট ADC রেজোলিউশন উন্নত করতে পারে।

প্রেসারের জন্য ডুয়াল পোর্টগুলি সঠিকভাবে সংযুক্ত করতে হবে। বিপরীত প্রেসার পার্থক্যের কারণে অস্বাভাবিক পরিমাপ এড়িয়ে চলুন।

সিস্টেম পাওয়ার সাপ্লাই অনুযায়ী 3.3 V বা 5 V নির্বাচন করুন। রেঞ্জ এবং নির্ভুলতার প্রয়োজনীয়তা অনুযায়ী জিরো পয়েন্ট / ফুল স্কেল ক্যালিব্রেট করুন।

স্পেসিফিকেশন:
