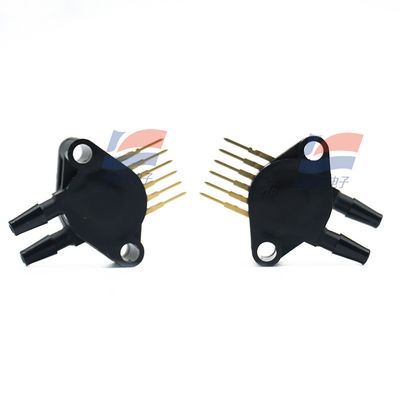

YJJ MPX5700DP ইন্ডাস্ট্রিয়াল অটোমেশনের জন্য ডিফারেনশিয়াল চাপ সেন্সর 0 ¢ 700 কেপিএ

পণ্যের বিবরণ:

YJJ MPX5700DP ডিফারেনশিয়াল প্রেসার সেন্সর 0–700kPa ইন্ডাস্ট্রিয়াল অটোমেশনের জন্য

বৈশিষ্ট্য:

ডুয়াল-পোর্ট, 5V পাওয়ার সাপ্লাই, অন-চিপ কম্পেনসেটেড ডিফারেনশিয়াল প্রেসার সেন্সর, রেঞ্জ 0–700 kPa, অ্যানালগ ভোল্টেজ আউটপুট (0.2–4.7 V), বিল্ট-ইন টেম্পারেচার কম্পেনসেশন এবং ক্যালিব্রেশন, মাঝারি-উচ্চ ডিফারেনশিয়াল প্রেসার / গেজ প্রেসার / অ্যাবসোলিউট প্রেসার পরিমাপের পরিস্থিতির জন্য উপযুক্ত।

মূল প্যারামিটার (দ্রুত ওভারভিউ) টেবিল

প্যারামিটার আইটেম সাধারণ / সীমা মান ব্যাখ্যা

চাপের প্রকার ডিফারেনশিয়াল প্রেসার / গেজ প্রেসার / অ্যাবসোলিউট প্রেসার (একাধিক কনফিগারেশন

একই সিরিজ) ডুয়াল পোর্ট, উভয় প্রান্তের চাপের পার্থক্য বা একক-প্রান্তের গেজ চাপ পরিমাপ করতে সক্ষম। সেমিকন্ডাক্টর

রেঞ্জ 0–700 kPa (0–101.5 psi) মাঝারি-উচ্চ চাপ পরিমাপ, শিল্প / স্বয়ংচালিত পরিস্থিতি কভার করে

পাওয়ার সাপ্লাই 4.75–5.25 VDC (সাধারণ 5 V) আনুপাতিক আউটপুট, পাওয়ার সাপ্লাইয়ের সাথে রৈখিকভাবে মিলে যায়

আউটপুট রেঞ্জ 0.20–4.70 V 0 kPa 0.2 V এর সাথে মিলে যায়, 700 kPa 4.7 V এর সাথে মিলে যায়

সংবেদনশীলতা 6.4 mV/kPa সুবিধাজনক রৈখিক রূপান্তর

সঠিকতা / রৈখিকতা ±2.5 %FS অন-চিপ কম্পেনসেশন, অতিরিক্ত টেম্পারেচার ড্রিফট প্রক্রিয়াকরণের প্রয়োজন নেই

প্রতিক্রিয়া সময় 1 ms (10%–90%) দ্রুত ডাইনামিক প্রতিক্রিয়া

অপারেটিং তাপমাত্রা -40 থেকে +125 ℃ প্রশস্ত তাপমাত্রা পরিসীমা শিল্প / স্বয়ংচালিত / বহিরঙ্গন অ্যাপ্লিকেশনের জন্য উপযুক্ত

ওভারপ্রেসার / বার্স্ট 2800 kPa (406 psi) / 3500 kPa অপব্যবহার এবং যান্ত্রিক শক প্রতিরোধী

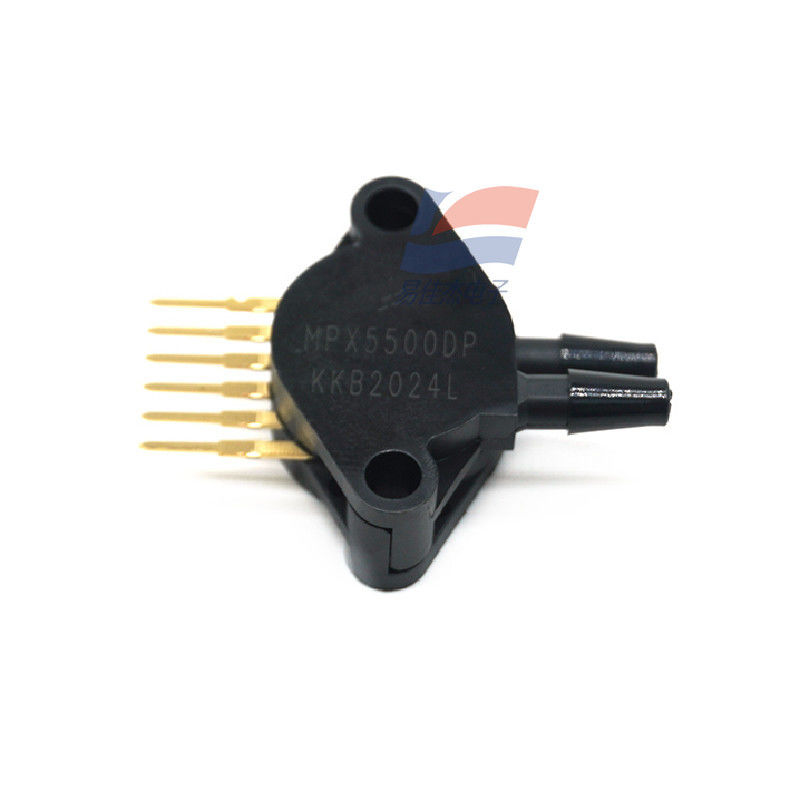

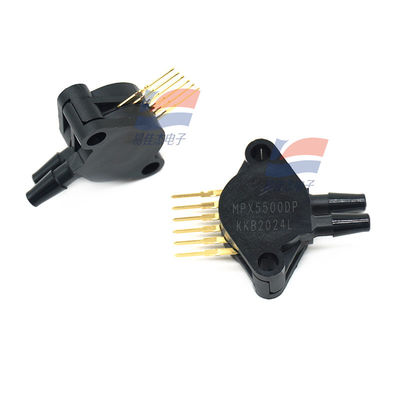

প্যাকেজ 6-পিন SIP (থ্রু-হোল মাউন্টিং) ডুয়াল ইনভার্টেড হুক পোর্ট, চাপ সংযোগের জন্য সহজ

অপারেটিং কারেন্ট ≤10 mA মাঝারি পাওয়ার খরচ

নীতি এবং বৈশিষ্ট্য

একটি রেজিস্ট্রিভ MEMS সিলিকন শিয়ার স্ট্রেস স্ট্রেন গেজ ব্যবহার করে, ডায়াফ্রামের বিকৃতি ব্রিজের প্রতিরোধ ক্ষমতা পরিবর্তন করে এবং আউটপুট চাপের সাথে রৈখিকভাবে সম্পর্কিত। সেমিকন্ডাক্টর।

অন-চিপ সিগন্যাল কন্ডিশনিং, টেম্পারেচার কম্পেনসেশন এবং ক্যালিব্রেশন, উচ্চ ইন্টিগ্রেশন, ব্যবহারযোগ্য অ্যানালগ সিগন্যালের সরাসরি আউটপুট, সিস্টেম ডিজাইন খরচ হ্রাস করে।

ডিফারেনশিয়াল প্রেসার, গেজ প্রেসার এবং অ্যাবসোলিউট প্রেসারের তিনটি পরিমাপ মোড সমর্থন করে (একই সিরিজের বিভিন্ন মডেল), বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য উপযুক্ত। সেমিকন্ডাক্টর। প্রধান উদ্দেশ্য

ইন্ডাস্ট্রিয়াল অটোমেশন: হাইড্রোলিক/এয়ার সিস্টেম প্রেসার মনিটরিং, পাইপলাইন প্রেসার ডিফারেনশিয়াল ডিটেকশন, লিক ডায়াগনোসিস, এইচভিএসি এয়ার প্রেসার কন্ট্রোল, প্রসেস সেফটি ইন্টারলক।

অটোমোটিভ ইলেকট্রনিক্স: ইঞ্জিন ইনটেক প্রেসার, ব্রেক সিস্টেম, টায়ার প্রেসার মনিটরিং, ট্রান্সমিশন অয়েল প্রেসার, এক্সহস্ট আফটার-ট্রিটমেন্ট প্রেসার ডিটেকশন।

মেডিকেল ইকুইপমেন্ট: ভেন্টিলেটর এয়ারওয়ে প্রেসার, নেগেটিভ প্রেসার ড্রেনেজ, ইনফিউশন পাম্প প্রেসার কন্ট্রোল, মনিটর প্রেসার ডিফারেন্স মডিউল।

নির্মাণ যন্ত্রপাতি এবং নিরাপত্তা: হাইড্রোলিক এক্সকাভেটর / ক্রেন প্রেসার মনিটরিং, ফায়ারফাইটিং সিস্টেম ওয়াটার প্রেসার, লিক অ্যালার্ম এবং লিকুইড লেভেল মেজারমেন্ট।

নির্বাচন এবং ব্যবহারের টিপস

MPX10DP (0–10 kPa) এর সাথে একই সিরিজ, উল্লেখযোগ্য রেঞ্জ পার্থক্য সহ। অনুগ্রহ করে প্রকৃত চাপের রেঞ্জের উপর ভিত্তি করে নির্বাচন করুন।

5V সিস্টেম সরাসরি পাওয়ার সাপ্লাই, আউটপুট সরাসরি MCU ADC এর সাথে সংযুক্ত, জটিল সিগন্যাল কন্ডিশনিং এর প্রয়োজন নেই।

ডুয়াল পোর্ট প্রেসার মনিটরিং ব্যবহার করার সময় দিকনির্দেশনার প্রতি সতর্ক থাকুন। বিপরীত চাপের পার্থক্য পরিমাপের নির্ভুলতাকে প্রভাবিত করতে পারে; এমন জায়গায় ইনস্টল করা এড়িয়ে চলুন যেখানে পোর্টগুলি বলের বিকৃতির শিকার হয়।

প্রশস্ত তাপমাত্রা পরিসীমার অধীনেও নির্ভুলতা ±2.5% FS পূরণ করে, শিল্প এবং স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য উপযুক্ত।

স্পেসিফিকেশন:
