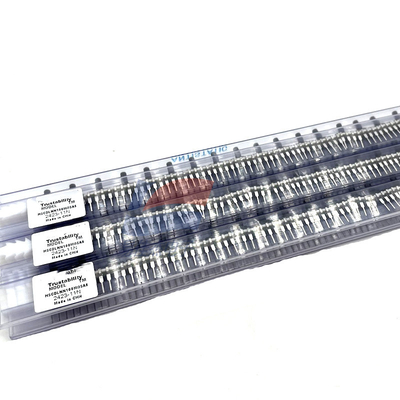

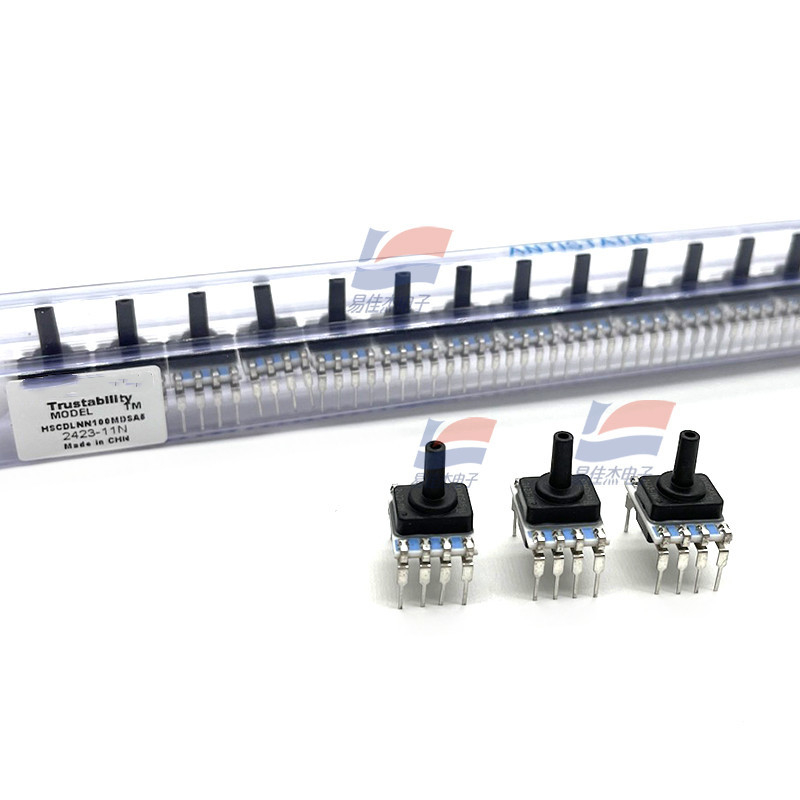

HSCDLNN100MDSA5 বোর্ড মাউন্ট চাপ সেন্সর ডিজিটাল 10 কেপিএ সিলিকন পাইজোরিসিটিভ

পণ্যের বর্ণনা:

HSCDLNN100MDSA5 বোর্ড মাউন্ট প্রেসার সেন্সর ডিজিটাল ১০Kpa সিলিকন পিজোরেসিস্টটিভ

বৈশিষ্ট্য:

অনবোর্ড প্রেসার সেন্সর TruStability™ HSC সিরিজ ক্ষতিপূরণ। TEB (মোট ত্রুটি ব্যান্ড) : ±১% FSS থেকে ±৩% FSS পর্যন্ত। (ডিফারেনশিয়াল চাপ, গেজ চাপ), কম (পরম চাপ, ডিফারেনশিয়াল চাপ, গেজ চাপ)। ডিজিটাল বা এনালগ আউটপুট। DIP, SIP, SMT

চাপের সীমা

±১.৬ mbar থেকে ±১০ bar, ±১৬০ Pa থেকে ±১ MPa, ±০.৫ inH20 থেকে ±১৫০ psi

সিলিকন সিরামিক (HSC) সিরিজ একটি পিজোরেসিস্টটিভ সিলিকন প্রেসার সেন্সর যা একটি সম্পূর্ণ স্কেল চাপ এবং তাপমাত্রা পরিসরে চাপ রিডিং সরবরাহ করার জন্য একটি আনুপাতিক এনালগ বা ডিজিটাল আউটপুট প্রদান করে। HSC সিরিজ সার্কিট বোর্ডের ইন্টিগ্রেটেড সার্কিট (ASIC) ব্যবহার করে সেন্সর শূন্য অবস্থান, সংবেদনশীলতা, তাপমাত্রা সহগ এবং অ-রৈখিকতার জন্য ক্যালিব্রেশন এবং তাপমাত্রা ক্ষতিপূরণ করতে পারে। ক্যালিব্রেটেড এনালগ এবং ডিজিটাল আউটপুটগুলি যথাক্রমে প্রায় ১ kHz এবং ২ kHz হারে আপডেট করা হয়।

HSC সিরিজ ০°C থেকে ৫০°C [৩২°F থেকে ১২২°F] তাপমাত্রা পরিসরে ক্যালিব্রেট করা হয়। সেন্সরটিতে ৩.৩Vdc বা ৫.০Vdc এর একটি একক পাওয়ার সাপ্লাই রয়েছে।

এই সেন্সরগুলি পরম, গেজ বা ডিফারেনশিয়াল চাপ পরিমাপ করতে পারে। পরম চাপ সেন্সর ভ্যাকুয়াম চাপকে অভ্যন্তরীণ রেফারেন্স মান হিসাবে ব্যবহার করে এবং এর আউটপুট মান পরম চাপের সমানুপাতিক। গেজ চাপ সেন্সর বায়ুমণ্ডলীয় চাপকে একটি রেফারেন্স হিসাবে গ্রহণ করে এবং বায়ুমণ্ডলীয় চাপের পার্থক্যের সমানুপাতিক একটি আউটপুট মান প্রদান করে। ডিফারেনশিয়াল চাপ সেন্সর দুটি চাপ পোর্টের মধ্যে চাপ পরিমাপ করতে পারে।

TruStability® প্রেসার সেন্সরগুলি ক্ষয়কারী এবং নন-আয়নিক গ্যাস, যেমন বাতাস এবং অন্যান্য শুকনো গ্যাসের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। প্রচুর বিকল্প এই সেন্সরগুলির কর্মক্ষমতা ৪০ mbar, ৪ kPa, এবং ২০ inH2O-এর বেশি চাপ পরিসরে প্রসারিত করে।
