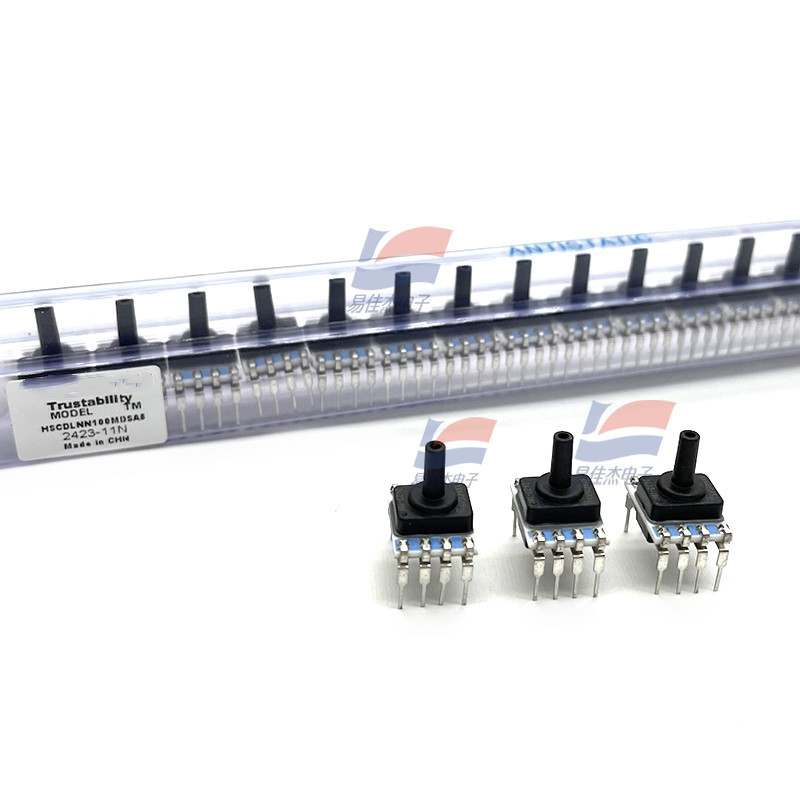

ডিজিটাল 10Kpa সিলিকন পাইজোরেসিটিভ প্রেসার সেন্সর HSCDLNN100MDSA5

পণ্যের বর্ণনা:

HSCDLNN100MDSA5 সিলিকন পাইজোরেসিটিভ ডিজিটাল 10Kpa প্রেসার সেন্সর

বৈশিষ্ট্য:

অনবোর্ড চাপ সেন্সর TruStability™ HSC সিরিজের ক্ষতিপূরণ।TEB (মোট ত্রুটি ব্যান্ড): ±1% FSS থেকে ±3% FSS।(পার্থক্য চাপ, গেজ চাপ), নিম্ন (পরম চাপ, ডিফারেনশিয়াল চাপ, গেজ চাপ)।ডিজিটাল বা এনালগ আউটপুট।DIP, SIP, SMT

চাপের পরিসর

±1.6 mbar থেকে ±10 বার, ±160 Pa থেকে ±1 MPa, ±0.5 inH20 থেকে ±150 psi

সিলিকন সিরামিক (HSC) সিরিজ হল একটি পাইজোরেসিটিভ সিলিকন প্রেসার সেন্সর যা একটি আনুপাতিক এনালগ বা ডিজিটাল আউটপুট প্রদান করে যাতে একটি পূর্ণ মাত্রার চাপের স্প্যান এবং তাপমাত্রা পরিসীমা জুড়ে চাপ রিডিং প্রদান করা হয়।HSC সিরিজ সার্কিট বোর্ডে ইন্টিগ্রেটেড সার্কিট (ASIC) ব্যবহার করে সেন্সর শূন্য অবস্থান, সংবেদনশীলতা, তাপমাত্রা সহগ এবং অরৈখিকতার জন্য ক্রমাঙ্কন এবং তাপমাত্রা ক্ষতিপূরণ সম্পাদন করতে পারে।ক্যালিব্রেটেড এনালগ এবং ডিজিটাল আউটপুটগুলি যথাক্রমে প্রায় 1 kHz এবং 2 kHz হারে আপডেট করা হয়।

এইচএসসি সিরিজটি 0°C থেকে 50°C [32°F থেকে 122°F] তাপমাত্রা পরিসরে ক্রমাঙ্কিত হয়।সেন্সরটিতে 3.3Vdc বা 5.0Vdc এর একটি একক পাওয়ার সাপ্লাই রয়েছে।

এই সেন্সরগুলি পরম, গেজ বা ডিফারেনশিয়াল চাপ পরিমাপ করতে পারে।পরম চাপ সেন্সর অভ্যন্তরীণ রেফারেন্স মান হিসাবে ভ্যাকুয়াম চাপ ব্যবহার করে এবং এর আউটপুট মান পরম চাপের সমানুপাতিক।গেজ চাপ সেন্সর একটি রেফারেন্স হিসাবে বায়ুমণ্ডলীয় চাপ নেয় এবং বায়ুমণ্ডলীয় চাপের পার্থক্যের সমানুপাতিক একটি আউটপুট মান প্রদান করে।ডিফারেনশিয়াল প্রেসার সেন্সর দুটি চাপ পোর্টের মধ্যে চাপ পরিমাপ করতে পারে।

TruStability® চাপ সেন্সরগুলি অ-ক্ষয়কারী এবং অ-আয়নিক গ্যাসের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে, যেমন বায়ু এবং অন্যান্য শুষ্ক গ্যাস।প্রচুর বিকল্প এই সেন্সরগুলির কার্যক্ষমতা 40 mbar, 4 kPa, এবং 20 inH2O-এর চেয়ে বেশি চাপের রেঞ্জে প্রসারিত করে৷

এসনির্দিষ্টকরণ:
