পণ্যের বিবরণ:
|
| সর্বোচ্চ চাপ (P1 - P2): | Pmax 400 kPa | সংগ্রহস্থল তাপমাত্রা: | Tstg –40° থেকে +125° °C |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | TA –40° থেকে +125° °C | চাপ ব্যাপ্তি: | POP 15 - 115 kPa |
| সরবরাহ ভোল্টেজ (1): | VS 4.85 5.1 5.35 Vdc | ||
| বিশেষভাবে তুলে ধরা: | অটোমোটিভ ম্যানিফোল্ড পরম চাপ সেন্সর |
||
পণ্যের বর্ণনা:

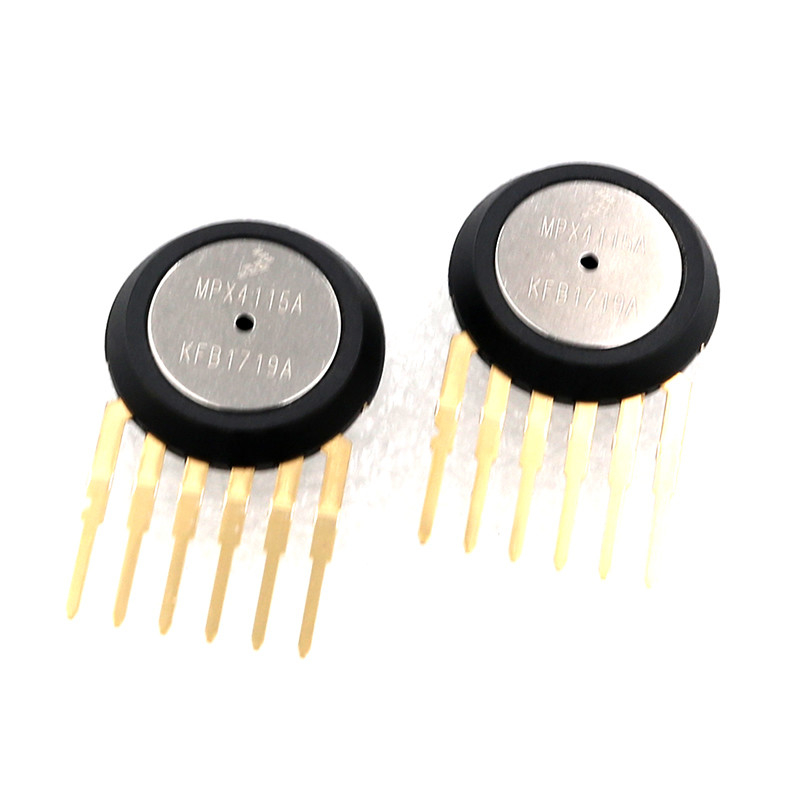

MPX4115A 0-105kpa অটোমোটিভ ম্যানিফোল্ড পরম চাপ সেন্সর
বৈশিষ্ট্য:
Motorola এর MPX4115A/MPXA4115A সিরিজের সেন্সর অন-চিপ, বাইপোলার অপ এম্পকে একীভূত করে
একটি উচ্চ আউটপুট সংকেত এবং তাপমাত্রা প্রদান করার জন্য সার্কিট্রি এবং পাতলা ফিল্ম প্রতিরোধক নেটওয়ার্ক
ক্ষতিপূরণ.ছোট ফর্ম ফ্যাক্টর এবং অন-চিপ ইন্টিগ্রেশনের উচ্চ নির্ভরযোগ্যতা তৈরি করে
মটোরোলা প্রেসার সেন্সর সিস্টেম ডিজাইনারের জন্য একটি যৌক্তিক এবং লাভজনক পছন্দ।
MPX4115A/MPXA4115A সিরিজের পাইজোরেসিটিভ ট্রান্সডুসার একটি অত্যাধুনিক,
মনোলিথিক, সিগন্যাল কন্ডিশন্ড, সিলিকন প্রেসার সেন্সর।এই সেন্সর উন্নত একত্রিত
মাইক্রোমেশিনিং কৌশল, পাতলা ফিল্ম মেটালাইজেশন, এবং বাইপোলার সেমিকন্ডাক্টর প্রক্রিয়াকরণ
একটি সঠিক, উচ্চ স্তরের অ্যানালগ আউটপুট সংকেত প্রদান করে যা প্রয়োগকৃত চাপের সমানুপাতিক।
চিত্র 1 একটি চাপের উপর সমন্বিত অভ্যন্তরীণ সার্কিট্রির একটি ব্লক ডায়াগ্রাম দেখায়
সেন্সর চিপ।
0° থেকে 85°C এর মধ্যে 1.5% সর্বাধিক ত্রুটি৷
মাইক্রোপ্রসেসর বা মাইক্রোকন্ট্রোলারের জন্য আদর্শভাবে উপযুক্ত-
ভিত্তিক সিস্টেম
তাপমাত্রা -40° থেকে +125°C থেকে ক্ষতিপূরণ
টেকসই ইপোক্সি ইউনিবডি উপাদান বা থার্মোপ্লাস্টিক
(পিপিএস) সারফেস মাউন্ট প্যাকেজ
আবেদনের উদাহরণ
এভিয়েশন Altimeters
শিল্প নিয়ন্ত্রণ
ইঞ্জিন নিয়ন্ত্রণ
ওয়েদার স্টেশন এবং ওয়েদার রিপোর্টিং ডিভাইস
স্পেসিফিকেশন:
| বিদ্যুত সরবরাহ | Io — 7.0 10 mAdc |
|
সর্বনিম্ন চাপ অফসেট (2) (0 থেকে 85 ডিগ্রি সেলসিয়াস) @ ভিএস = 5.1 ভোল্ট |
ভোফ 0.135 0.204 0.273 ভিডিসি |
|
ফুল স্কেল আউটপুট(3) (0 থেকে 85°C) @ ভিএস = 5.1 ভোল্ট |
VFSO 4.725 4.794 4.863 Vdc |
|
ফুল স্কেল স্প্যান(4) (0 থেকে 85°C) @ ভিএস = 5.1 ভোল্ট |
ভিএফএসএস 4.521 4.590 4.659 ভিডিসি |
| নির্ভুলতা(5) (0 থেকে 85°C) | ±1.5% ভিএফএসএস |
