পণ্যের বিবরণ:
|
| প্রেসার হিস্টেরেসিস (5) (0 থেকে 100 kPa): | ±0.1 — %VFSS | তাপমাত্রা হিস্টেরেসিস (5) (–40°C থেকে +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| সম্পূর্ণ স্কেল স্প্যানে তাপমাত্রার প্রভাব(5): | TCVFSS -1.0 — 1.0% VFSS | অফসেটে তাপমাত্রার প্রভাব(5): | TCVoff -1.0 - 1.0 mV |
| ইনপুট প্রতিবন্ধকতা: | জিন 1000 - 2500 ওয়াট | আউটপুট প্রতিবন্ধকতা: | জুউট 1400 - 3000 ওয়াট |
পণ্যের বর্ণনা:

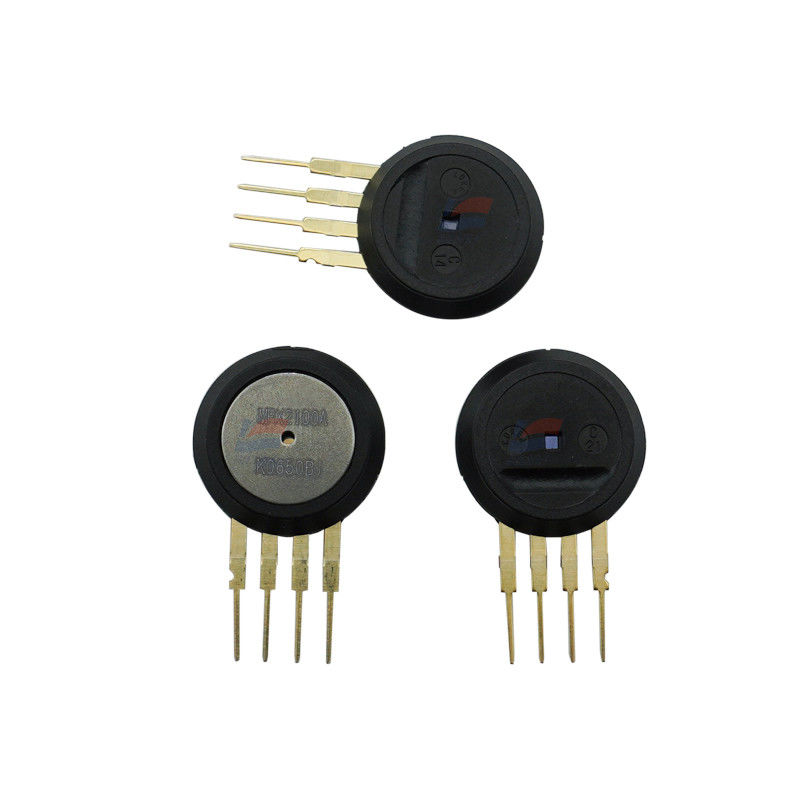

MPX2100A 0-100 Kpa (0-14.5Psi) ক্ষতিপূরণমূলক চাপ সেন্সর সহ
বৈশিষ্ট্য:
MPX2100 সিরিজের ডিভাইসটি একটি সিলিকন পাইজোরেসিটিভ প্রেসার সেন্সর যা প্রদান করে
অত্যন্ত নির্ভুল এবং রৈখিক ভোল্টেজ আউটপুট — প্রয়োগ করা চাপের সরাসরি সমানুপাতিক।
সেন্সর হল একটি একক, একশিলা সিলিকন ডায়াফ্রাম যার স্ট্রেন গেজ এবং একটি পাতলা-ফিল্ম
রোধ নেটওয়ার্ক ইন্টিগ্রেটেড অন-চিপ।চিপটি সুনির্দিষ্ট স্প্যান এবং অফসেটের জন্য লেজার ছাঁটা
ক্রমাঙ্কন এবং তাপমাত্রা ক্ষতিপূরণ।
• 0°C থেকে +85°C এর বেশি তাপমাত্রার ক্ষতিপূরণ
• অনন্য সিলিকন শিয়ার স্ট্রেস স্ট্রেন গেজ
• চিপ ক্যারিয়ার প্যাকেজ বিকল্পগুলি ব্যবহার করা সহজ
• পরম, ডিফারেনশিয়াল এবং গেজ কনফিগারেশনে উপলব্ধ
• ভোল্টেজ সরবরাহের অনুপাত
• ±0.25% লিনিয়ারিটি (MPX2100D)
আবেদনের উদাহরণ
• পাম্প/মোটর কন্ট্রোলার
• যন্ত্রমানব নির্মাণ বিদ্যা
• লেভেল ইন্ডিকেটর
• মেডিকেল ডায়াগনস্টিকস
• চাপ সুইচিং
ব্যারোমিটার
• আলটিমিটার
চিত্র 1 স্ট্যান্ড-একার অভ্যন্তরীণ সার্কিট্রির একটি ব্লক ডায়াগ্রাম চিত্রিত করে
চাপ সেন্সর চিপ।
স্পেসিফিকেশন:
| অতিরিক্ত চাপ (8) (P1 > P2) | Pmax 200 kPa |
| বার্স্ট প্রেসার(8) (P1 > P2) | Pburst 1000 kPa |
| সংগ্রহস্থল তাপমাত্রা | Tstg -40 থেকে +125 °C |
| অপারেটিং তাপমাত্রা | TA -40 থেকে +125 °C |
| চাপ পরিসীমা (1) | POP 0 - 100 kPa |
| সরবরাহ ভোল্টেজ (2) | VS — 10 16 Vdc |
| বিদ্যুত সরবরাহ | Io — 6.0 — mAdc |
| ফুল স্কেল স্প্যান(3) MPX2100A, MPX2100D | VFSS 38.5 40 41.5 mV |
