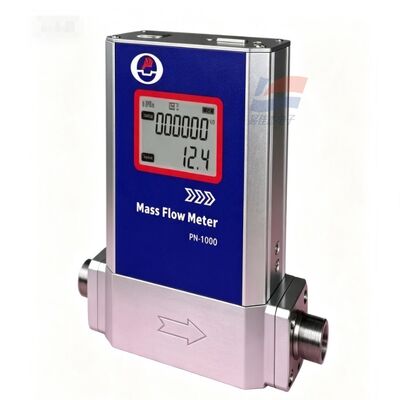

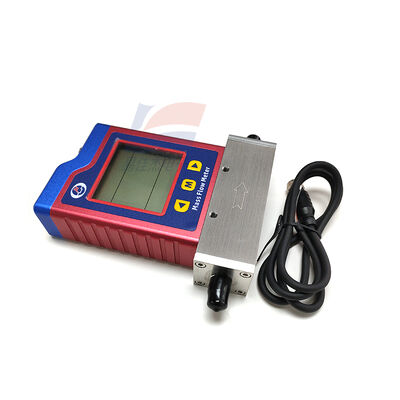

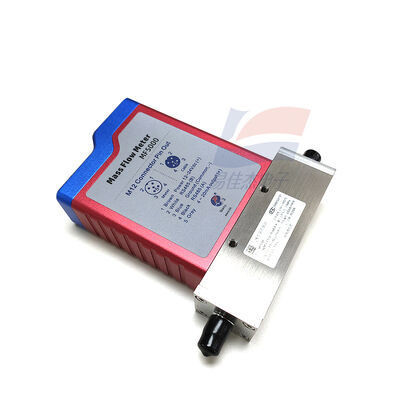

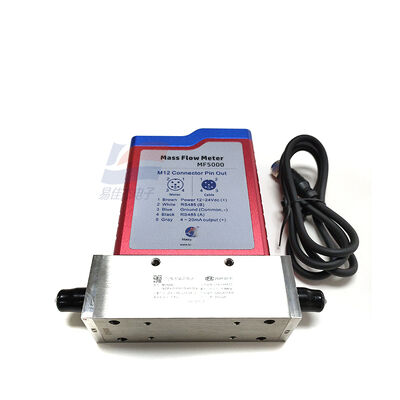

YJJ MF5006-N-50-B-D-R লেজার সরঞ্জাম প্রতিরক্ষামূলক-গ্যাস নিয়ন্ত্রণের জন্য কমপ্যাক্ট গ্যাস মাস ফ্লো মিটার

পণ্যের বিবরণ:

YJJ MF5006-N-50-B-D-R লেজার সরঞ্জাম প্রতিরক্ষামূলক-গ্যাস নিয়ন্ত্রণের জন্য কমপ্যাক্ট গ্যাস মাস ফ্লো মিটার

বৈশিষ্ট্য:

I. মডেল কোড টেবিলের বিস্তারিত বিশ্লেষণ

কোডিং ফিল্ডের বিস্তারিত ব্যাখ্যা

MF5006 MF5000 সিরিজ, DN6 ব্যাস, 1/4-NPT বাহ্যিক থ্রেড এয়ার পোর্ট

N সাধারণ নন-এক্সপ্লোশন-প্রুফ স্ট্যান্ডার্ড সংস্করণ, এলসিডি ডিসপ্লে ছাড়া

50 ফুল স্কেল 0.5 - 50 SLPM (স্ট্যান্ডার্ড লিটার প্রতি মিনিট)

B 4-20mA অ্যানালগ কারেন্ট সিগন্যাল আউটপুট

D নাইট্রোজেন, অক্সিজেন, আর্গন, কার্বন ডাই অক্সাইড, ইত্যাদি পরিষ্কার গ্যাসের জন্য সংশোধন সহগগুলির স্যুইচিং সমর্থন করে; এয়ার ব্যবহার করে ফ্যাক্টরিতে ক্যালিব্রেটেড

R বেসিক স্ট্যান্ডার্ড সংস্করণ এনক্লোজার স্ট্রাকচার

II. পরিমাপ নীতি

ধ্রুবক তাপমাত্রার পার্থক্য MEMS থার্মাল সেন্সিং চিপ, সরাসরি গ্যাসের ভর প্রবাহ হার সনাক্ত করে, বিল্ট-ইন তাপমাত্রা-চাপ স্বয়ংক্রিয় ক্ষতিপূরণ, সরবরাহ গ্যাসের চাপ এবং পরিবেশগত তাপমাত্রার ওঠানামা দ্বারা প্রভাবিত হয় না; বাইপাস সেন্সিং স্ট্রাকচার, পাইপলাইন চাপ হ্রাস অত্যন্ত কম।

III. মূল কর্মক্ষমতা পরামিতি

প্রবাহের পরিসীমা: 0.5 - 50 SLPM

পরিমাপের নির্ভুলতা: ±(1.5 + 0.5% FS)

পুনরাবৃত্তি ত্রুটি: ≤ ±0.75% FS

পরিসীমা অনুপাত: 100:1, ছোট প্রবাহ থেকে বড় প্রবাহ পর্যন্ত স্থিতিশীলভাবে পরিমাপ করতে পারে

T90 প্রতিক্রিয়া সময়: ≤ 125ms

ক্যালিব্রেশন শর্ত: 20°C, স্ট্যান্ডার্ড বায়ুমণ্ডলীয় চাপ পরিষ্কার বাতাস

IV. বৈদ্যুতিক স্পেসিফিকেশন

পাওয়ার সাপ্লাই: DC 8 - 24V ইন্ডাস্ট্রিয়াল ডিসি পাওয়ার সাপ্লাই

সামগ্রিক কাজের কারেন্ট: ≤ 50mA

আউটপুট সিগন্যাল: B স্পেসিফিকেশন 4 - 20mA লিনিয়ার কারেন্ট আউটপুট, 4mA 0 প্রবাহ হারের সাথে সঙ্গতিপূর্ণ, 20mA ফুল স্কেল 50 SLPM এর সাথে সঙ্গতিপূর্ণ

যোগাযোগ ইন্টারফেস: কোন RS485 নেই, কোন এলসিডি স্ক্রিন নেই; পিএলসি অধিগ্রহণ মডিউলের সাথে সরাসরি সংযোগের জন্য উপযুক্ত

V. পরিবেশগত এবং চাপ-বহনকারী পরামিতি

যন্ত্রের পরিবেশগত তাপমাত্রা: -20°C ~ +65°C

পরিমাপ করা গ্যাসের তাপমাত্রা: -10°C ~ +55°C

সর্বোচ্চ চাপ-বহনকারী ক্ষমতা: 1.5MPa (15bar)

কাজের আর্দ্রতা: 0 - 95% RH, জলীয় বাষ্পের ঘনীভবন নেই

সামঞ্জস্যপূর্ণ মাধ্যম: বায়ু, নাইট্রোজেন, অক্সিজেন, আর্গন, কার্বন ডাই অক্সাইড, ইত্যাদি শুষ্ক এবং অ-ক্ষয়কারী গ্যাস

সুরক্ষা গ্রেড: IP40

VI. যান্ত্রিক কাঠামোর পরামিতি

পাইপলাইন ইন্টারফেস: 1/4-NPT বাহ্যিক থ্রেড

সেন্সর চ্যানেলের অভ্যন্তরীণ ব্যাস 6mm

গ্যাস পাথ ক্যাভিটি উপাদান: 304 স্টেইনলেস স্টিল

অনুভূমিক, উল্লম্ব বহু-দিকনির্দেশক ইনস্টলেশন সমর্থন করে

VII. পণ্যের বৈশিষ্ট্য

অতি-নিম্ন চাপ হ্রাস, সরবরাহ গ্যাস পাইপলাইনের চাপ হ্রাস ঘটাবে না

প্রশস্ত পরিসীমা অনুপাত, 0.5SLPM ছোট গ্যাস প্রবাহ হার স্থিতিশীলভাবে পরিমাপ করতে পারে

স্ট্যান্ডার্ড 4 - 20mA ইন্ডাস্ট্রিয়াল কারেন্ট আউটপুট, ওয়্যারিং সহজ, বেশিরভাগ ইন্ডাস্ট্রিয়াল কন্ট্রোল সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ

ডিসপ্লে ছাড়া কমপ্যাক্ট বডি, ইনস্টলেশন স্থান বাঁচায়, সরঞ্জামের গ্যাস পাথের ভিতরে একীভূত করার জন্য উপযুক্ত

ইন্ডাস্ট্রিয়াল-গ্রেড ইএমসি অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স, ল্যাবরেটরি, সেমিকন্ডাক্টর, ওয়েল্ডিং সরঞ্জামের অবস্থার সাথে সামঞ্জস্যপূর্ণ

VIII. অ্যাপ্লিকেশন শিল্প পরিস্থিতি (এক্সপোর্ট এসইও কীওয়ার্ড এমবেডিং)

ল্যাবরেটরি গ্যাস সরবরাহ সার্কিট, অক্সিজেন জেনারেশন সরঞ্জাম গ্যাস পাথ মনিটরিং, ওয়েল্ডিং প্রতিরক্ষামূলক গ্যাস, সেমিকন্ডাক্টর প্রক্রিয়া গ্যাস, সংকুচিত বায়ু পাইপলাইন সনাক্তকরণ, ফুয়েল সেল ইনলেট গ্যাস, পরিবেশগত বায়ু নমুনা যন্ত্র, নিষ্ক্রিয় গ্যাস সরবরাহ ব্যবস্থা
