YJJ RAK5146 PiHAT কনসেনট্রেটর মডিউল সেন্সর ডেটা সংগ্রহের জন্য LoRaWAN এর জন্য উপযুক্ত

পণ্যের বর্ণনাঃ

YJJ RAK5146 PiHAT কনসেন্ট্রেটর মডিউল সেন্সর ডেটা সংগ্রহের জন্য LoRaWAN এর জন্য উপযুক্ত

বৈশিষ্ট্যঃ

I. উপাদান তালিকা
স্ট্যান্ডার্ড কিটে রয়েছেঃ

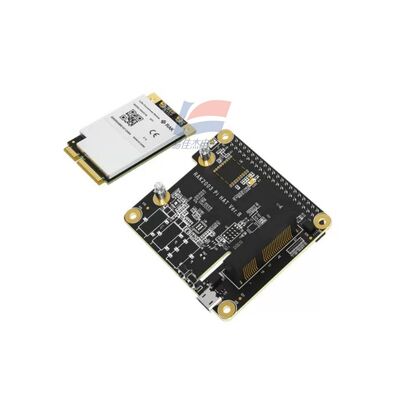

RAK5146 mPCIe LoRa কনসেন্ট্রেটর মডিউল (SX1303 বেসব্যান্ড)

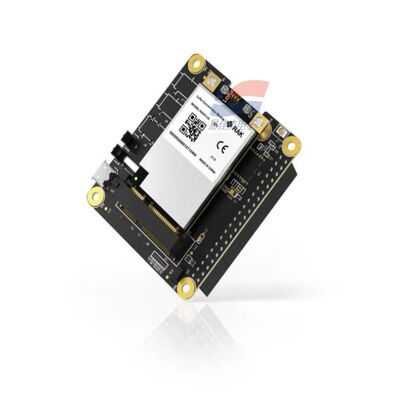

RAK2287/RAK5146 PiHAT অ্যাডাপ্টার বোর্ড (Raspberry Pi 40Pin HAT)
এমএইচএফ লোরা অন্তর্নির্মিত অ্যান্টেনা
এমএইচএফ জিপিএস অ্যান্টেনা (জিপিএস সংস্করণ সহ)
তামার স্তম্ভ, ফিক্সিং স্ক্রু কিট
II. PiHAT অ্যাডাপ্টার বোর্ডের হার্ডওয়্যার পরামিতি
1. সামঞ্জস্যপূর্ণ রাস্পবেরি পাই মডেল
রাস্পবেরি পাই 3B+/4B (40Pin স্ট্যান্ডার্ড পিন হেডার), পাই জিরো/5 এর সাথে সামঞ্জস্যপূর্ণ নয় (পাওয়ার সাপ্লাই / পিন পার্থক্য)
2ইন্টারফেস এবং পাওয়ার সাপ্লাই
মহিলা সকেটঃ 40 পিন পাই স্ট্যান্ডার্ড GPIO
স্লটঃ 52 পিন মিনি পিসিআইই (RAK5146 মডিউলের জন্য সোজা সন্নিবেশ)
পাওয়ার রূপান্তরঃ অন্তর্নির্মিত ডিসি-ডিসি, রাস্পবেরি পাই 5V ইনপুট থেকে 3.3V পর্যন্ত কনসেন্ট্রেটর মডিউলের জন্য
যোগাযোগ লিঙ্কঃ এসপিআই (ডেটা ট্রান্সমিশন), ইউএআরটি (জিপিএস সিরিয়াল পোর্ট), জিপিআইও (রিসেট / স্ট্যান্ডবাই নিয়ন্ত্রণ, পিপিএস সময় সিঙ্ক্রোনাইজেশন)
3যান্ত্রিক বিশেষ উল্লেখ
আকারঃ 65mm × 55mm × 18mm
ওজনঃ ২২.৭ গ্রাম
ইনস্টলেশনঃ রাস্পবেরি পাইয়ের উপরে চারটি তামার স্তম্ভ
III. কোর RAK5146 SX1303 কনসেন্ট্রেটর মডিউল পরামিতি
1বেসব্যান্ড রেডিও কোর
প্রধান চিপঃ Semtech SX1303 LoRa গেটওয়ে বেসব্যান্ড + SX1250 আরএফ ফ্রন্ট-এন্ডের 2 টুকরা
চ্যানেল ডিমোডুলেশন ক্ষমতাঃ
৮×৮ চ্যানেলের লোরা প্যাকেট ডিটেক্টর
৮টি চ্যানেল SF5~SF12 ডিমডুলেশন, ৮টি চ্যানেল SF5~SF10 ডিমডুলেশন
1 উচ্চ গতির LoRa ডিমডুলেশন (125/250/500kHz) + 1 FSK ডিমডুলেশন
একযোগে ১৬টি টার্মিনাল ডেটা প্যাকেটের সমান্তরাল ডিমোডুলেশন
2. আরএফ পারফরম্যান্স
ট্রান্সমিশন পাওয়ারঃ সর্বোচ্চ ২৭ ডিবিএম
রিসিভিং সংবেদনশীলতাঃ -139dBm @ SF12, BW125kHz
গ্লোবাল ফ্রিকোয়েন্সি ব্যান্ড সমর্থন করে (অর্ডার করার সময় সংশ্লিষ্ট সংস্করণ নির্বাচন করুন):
CN470 (দেশীয় 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
অ্যান্টেনা ইন্টারফেসঃ 2 ইউএফএল/এমএইচএফ সকেট (লোরা অ্যান্টেনা + জিপিএস অ্যান্টেনা)
অপশনাল ফাংশনঃ এলবিটি চ্যানেল মনিটরিং, উচ্চ নির্ভুলতা সূক্ষ্ম সময় স্ট্যাম্প সময় স্ট্যাম্প
3. জিপিএস (বিকল্প সংস্করণ)
অন্তর্নির্মিত ZOE-M8Q মাল্টি-মোড জিএনএসএস, গেটওয়ে টাইম সিঙ্ক্রোনাইজেশন এবং অবস্থান নির্ধারণের জন্য আউটপুট পিপিএস সেকেন্ড ইমপ্লাস
4. বিদ্যুৎ সরবরাহ
মডিউল ভোল্টেজঃ 3.0V ~ 3.6V (3.3V সাধারণ)
ট্রান্সমিশনের সময় শক্তি খরচঃ 510 ~ 515mA
রিসিভিং স্ট্যান্ডবাইয়ের সময় শক্তি খরচঃ 70 ~ 100mA
অপারেটিং তাপমাত্রাঃ -40°C ~ +85°C
5যোগাযোগ ইন্টারফেস
কিটটি SPI ইন্টারফেসের জন্য PiHAT এর সাথে সামঞ্জস্যপূর্ণ; একটি ইউএসবি সংস্করণ RAK5146 নির্বাচন করার জন্য উপলব্ধ
6. ফর্ম
মিনি পিসিআইই স্ট্যান্ডার্ড কার্ডের আকার, বেধ ৫.৫ মিমি
IV. সফটওয়্যার এবং গেটওয়ে স্থাপন
অফিসিয়াল প্রাক-সংকলিত চিত্রঃ রাস্পবিয়ান সিস্টেমের উপর ভিত্তি করে, অন্তর্নির্মিত লোরা প্যাকেট ফরওয়ার্ডার
ইন্টিগ্রেশন প্ল্যাটফর্মঃ চিরপস্ট্যাক, টিটিএন / টিটিআই, ক্লাউড লরা, হুয়াওয়ে ক্লাউড আইওটি ইত্যাদি স্ট্যান্ডার্ড লরাওয়ান সার্ভার স্থাপন পদ্ধতিঃ চিত্রটি এসডি কার্ডে বার্ন করুন,ফ্রিকোয়েন্সি ব্যান্ড এবং সার্ভারের ঠিকানা কনফিগার করার জন্য SSH লগইন
সময় সিঙ্ক্রোনাইজেশনঃ জিপিএস পিপিএস হার্ডওয়্যার টাইমিং, কোনও জিপিএস উপলব্ধ নেই, সিঙ্ক্রোনাইজেশনের জন্য নেটওয়ার্ক এনটিপি ব্যবহার করুন
V. প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প
পার্ক / গ্রিনহাউস / কারখানা এলাকা LoRaWAN স্থানীয় গেটওয়ে
সেন্সর ডেটা সংগ্রহ (RAK4630/4631 নোডের সাথে যুক্ত)

স্পেসিফিকেশনঃ
