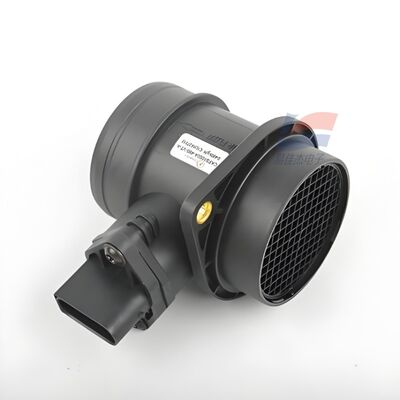

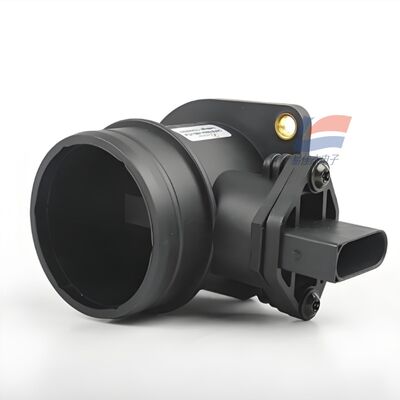

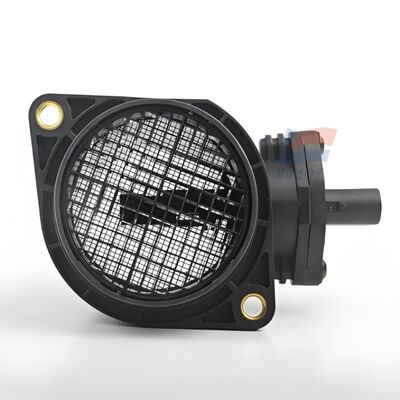

YJJ CAFS1000A অটোমোটিভ-গ্রেড এয়ার ফ্লো সেন্সর - DN60 সহ গ্যাস ফ্লো মিটার

পণ্য বিবরণ:

YJJ CAFS1000A অটোমোটিভ-গ্রেড এয়ার ফ্লো সেন্সর - DN60 সহ গ্যাস ফ্লো মিটার

বৈশিষ্ট্য:

I. মৌলিক মডেল তথ্য

সিরিজ: CAFS1000 অটোমোটিভ-গ্রেড এয়ারফ্লো সেন্সর

মডেল: CAFS1000A (ইন্টিগ্রেটেড পাইপ-টাইপ এয়ারফ্লো মিটার, হোস্ট ইকুইপমেন্ট সামঞ্জস্যপূর্ণ মডেল)

পরিমাপের নীতি: তাপীয় MEMS সিলিকন চিপ, বায়ুপ্রবাহের গুণমানের সরাসরি পরিমাপ (কেজি/ঘণ্টা), অ-ভলিউমেট্রিক প্রবাহ

২. মূল কর্মক্ষমতা পরামিতি

1. প্রবাহ পরিমাপ নির্দিষ্টকরণ

স্ট্যান্ডার্ড রেঞ্জ: 10 - 1000 kg/h (কাস্টমাইজযোগ্য 250/320/370/800 kg/h细分 রেঞ্জ)

বায়ুপ্রবাহের গতি ঊর্ধ্বসীমা: 0 - 60 মি/সেকেন্ড

পরিমাপের মাধ্যম: পরিষ্কার এবং শুষ্ক বায়ু, নিষ্ক্রিয় গ্যাস; নিষিদ্ধ উচ্চ ধুলো, তেল দূষণ, তেল-জল মিশ্রিত গ্যাস

পরিমাপের সঠিকতা: ±2.0% FS (মোট পরিসর ব্যাপক ত্রুটি)

পুনরাবৃত্তিযোগ্যতা: <0.5% FS

প্রতিক্রিয়ার সময় T90: ≤15ms (দ্রুত ইঞ্জিন ক্ষণস্থায়ী গ্রহণের ক্যাপচার করে)

সর্বোচ্চ সহনশীলতা স্ট্যাটিক চাপ: 0.3 MPa (3bar)

ইমপ্যাক্ট রেজিস্ট্যান্স: 100g, যানবাহন বাম্পি পরিবেশে স্থিতিশীল

2. বৈদ্যুতিক পরামিতি

পাওয়ার সাপ্লাই ভোল্টেজ: 7 - 24VDC (যানবাহন 12V সিস্টেম স্ট্যান্ডার্ড, সামঞ্জস্যপূর্ণ 24V ডিজেল যান)

সাধারণ কাজের ভোল্টেজ: 12V ডিসি

বর্তমান কাজ: <50mA (14V কন্ডিশন)

আউটপুট সংকেত (দুটি বিকল্প, কারখানা কাস্টমাইজড)

অ্যানালগ ভোল্টেজ আউটপুট: 1 - 5V লিনিয়ার আনুপাতিক আউটপুট (মূলধারার যানবাহন সমাধান)

ফ্রিকোয়েন্সি পালস আউটপুট: পুরানো-শৈলী ECU এর সাথে সামঞ্জস্যপূর্ণ

অন্তর্নির্মিত ASIC সম্পূর্ণ তাপমাত্রা ক্রমাঙ্কন, কোন অতিরিক্ত তাপমাত্রা ক্ষতিপূরণ সার্কিটের প্রয়োজন নেই

সুরক্ষা গ্রেড: IP40

3. তাপমাত্রা এবং পরিবেশ

কাজের তাপমাত্রা: -40℃ ～ +125℃ (ইঞ্জিন বগি ওয়াইড টেম্পারেচার এনভায়রনমেন্ট)

স্টোরেজ তাপমাত্রা: -40 ℃ ～ +125 ℃

আর্দ্রতা সহনশীলতা: 0 - 100% RH, সামান্য ঘনীভূত জলীয় বাষ্প সহ্য করতে পারে

ক্রমাঙ্কন রেফারেন্স: 20℃, স্ট্যান্ডার্ড বায়ুমণ্ডলীয় চাপ 101.325kPa বায়ু ক্রমাঙ্কন

4. যান্ত্রিক কাঠামো

শেল উপাদান: ABS তাপ-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিক

ইনস্টলেশন পদ্ধতি: স্ট্রেইট-থ্রু ইনটেক পাইপ ফ্ল্যাঞ্জ টাইপ, এয়ার ফিল্টার এবং থ্রটলের মধ্যে ইনস্টল করা

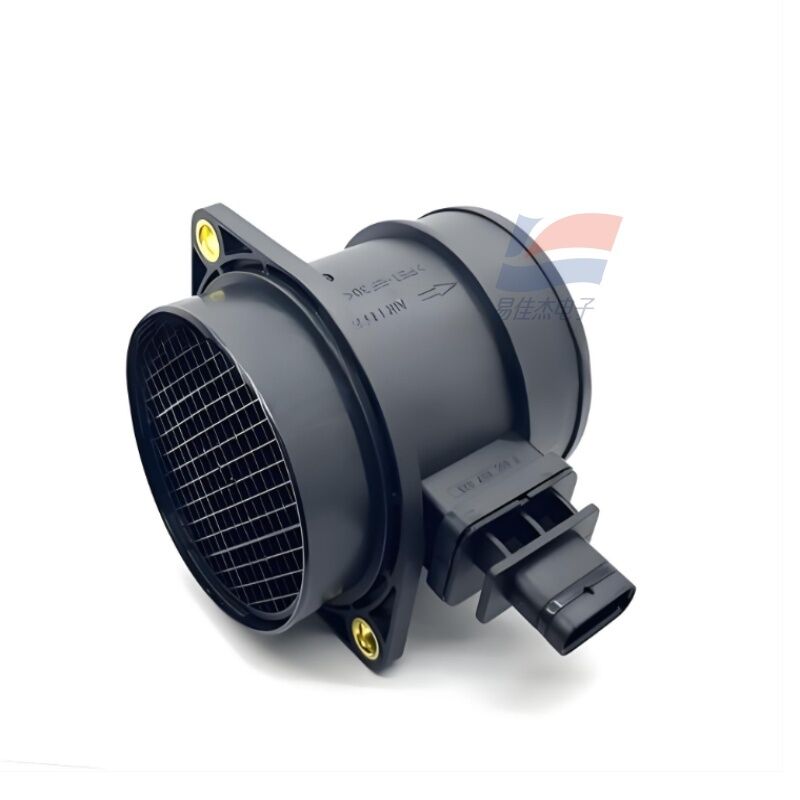

প্রবাহের দিকনির্দেশ চিহ্নিত করা: শেল লেবেল বায়ু প্রবাহের দিকনির্দেশ, বিপরীতে ইনস্টল করা যাবে না

বৈদ্যুতিক ইন্টারফেস: স্ট্যান্ডার্ড যানবাহন মাল্টি-পিন সংযোগকারী, সরাসরি যানবাহন ECU এর সাথে সংযোগ করে

III. মূল পণ্যের সুবিধা

তাপীয় MEMS চিপ, বায়ুপ্রবাহের মানের সরাসরি আউটপুট, ECU কোন ঘনত্ব রূপান্তর প্রয়োজন নেই

কারখানা সমন্বিত তাপমাত্রা এবং রৈখিক ক্ষতিপূরণ, ECU উন্নয়নকে সহজ করে

চমৎকার যানবাহনের ভোল্টেজ রেঞ্জ 7 - 24V, পেট্রল/ডিজেল যানবাহনের জন্য সর্বজনীন

প্রতিক্রিয়া ≤ 15ms, ইঞ্জিন জরুরী ত্বরণ, নিষ্ক্রিয় ক্ষণস্থায়ী অবস্থার সাথে অবিকল মেলে

সলিড স্টেট সেন্সর কোর, কোন দুর্বল ফিল্ম, অ্যান্টি-ডাস্ট, অ্যান্টি-এয়ারফ্লো ইমপ্যাক্ট, দীর্ঘ জীবনকাল

লিনিয়ার 1 - 5V অ্যানালগ আউটপুট, সাধারণ অটোমোবাইল ECU সংগ্রহের সাথে সামঞ্জস্যপূর্ণ

IV প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

1. স্বয়ংচালিত পাওয়ার সিস্টেম (কোর অ্যাপ্লিকেশন)

পেট্রল/ডিজেল বৈদ্যুতিকভাবে নিয়ন্ত্রিত ইঞ্জিন গ্রহণের গুণমান প্রবাহ পর্যবেক্ষণ

ইঞ্জিন ইনজেকশন ভলিউম গণনার জন্য ECU কোর কালেকশন এলিমেন্ট: ইনটেক ভলিউমের উপর ভিত্তি করে সঠিকভাবে ইনজেকশন নিয়ন্ত্রণ করে, শক্তি, জ্বালানি খরচ এবং নিষ্কাশন নির্গমনকে অপ্টিমাইজ করে

যাত্রীবাহী যানবাহন, বাণিজ্যিক যানবাহন, হালকা ট্রাক, পরিবর্তিত যানবাহন ইনটেক মিটার প্রতিস্থাপন যন্ত্রাংশ

টার্বোচার্জার ইনটেক ফ্লো ক্লোজড-লুপ মনিটরিং

2. শিল্প গ্যাস এবং দহন সরঞ্জাম

গ্যাস বয়লার, শিল্প বার্নার জ্বালানী অনুপাত নিয়ন্ত্রণ

এয়ার কম্প্রেসার, গ্যাস জেনারেটর সেট ইনটেক ফ্লো মনিটরিং

এক্সস্ট গ্যাস ট্রিটমেন্ট ইকুইপমেন্ট (ইজিআর এক্সহাস্ট রিসার্কুলেশন) এয়ার রেশিও ডিটেকশন

3. বাণিজ্যিক সরঞ্জাম

বড় তাজা বায়ু ইউনিট, শিল্প পরিশোধন সরঞ্জাম বড় আয়তনের বায়ু পরিমাপ

জ্বালানী/গ্যাস গরম বাতাসের চুল্লি, শুকানোর সরঞ্জাম বায়ু প্রবাহ বন্ধ-লুপ নিয়ন্ত্রণ

V. সিরিজ মডেলের পার্থক্য

CAFS1000A: ইন্টিগ্রেটেড পাইপ-টাইপ লার্জ ফ্লো অটোমোটিভ ফ্লো মিটার (10 - 1000 kg/h, যানবাহনের পরিপূরক)

CAFS1000B: ছোট প্লেট-টাইপ টিউব মাইক্রো-ফ্লো মডেল, শিল্প ছোট এয়ারওয়েজ এবং মেডিকেল অক্সিজেন জেনারেটরের জন্য উপযুক্ত

CAFS3000: মিনিয়েচার ইনসার্ট-টাইপ লো-রেঞ্জ MEMS ফ্লো সেন্সর (ক্ষুদ্র গ্যাসের জন্য sccm লেভেল)
