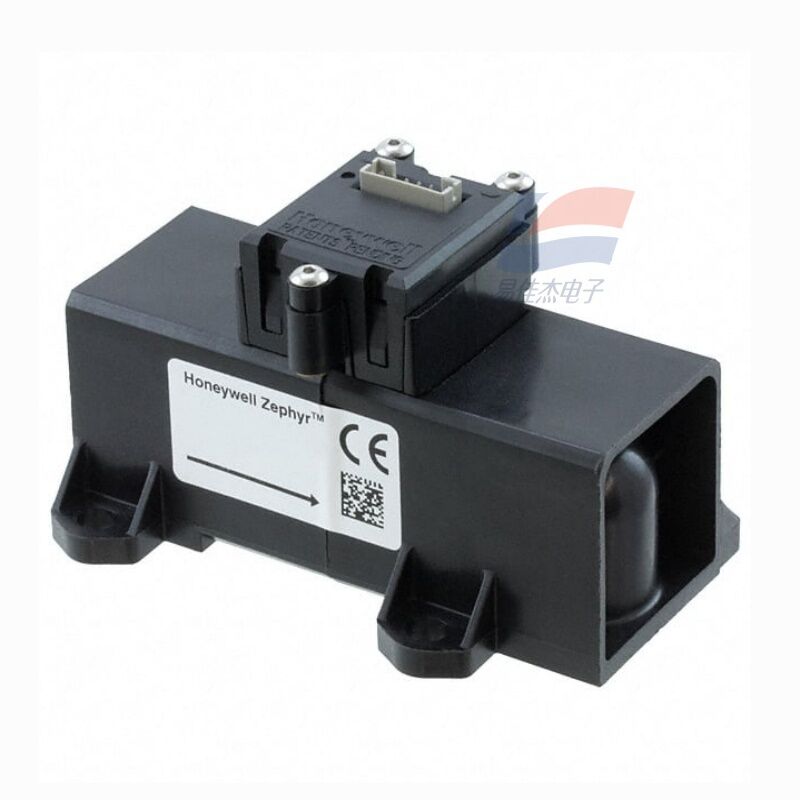

YJJ HAFUHM0020L4AXT থার্মাল ম্যাস ফ্লো সেন্সর 0-20SLPM মেডিকেল অ্যাপ্লিকেশনের জন্য

পণ্যের বর্ণনাঃ

YJJ HAFUHM0020L4AXT মেডিকেল অ্যাপ্লিকেশনের জন্য তাপীয় ভর প্রবাহ সেন্সর 0-20SLPM

বৈশিষ্ট্যঃ

I. কোর প্যারামিটার (25°C, 1 atm, বায়ু)

মডেলঃ HAFUHM0020L4AXT

পরিমাপ মাধ্যমঃ শুষ্ক, পরিষ্কার, তেল মুক্ত বায়ু / অ ক্ষয়কারী গ্যাস

পরিসীমাঃ 0 ¢ 20 SLPM (স্ট্যান্ডার্ড লিটার প্রতি মিনিটে)

সঠিকতাঃ ±0.5% FS (পুরো স্কেল), ±0.5% পাঠ্য

পুনরাবৃত্তিযোগ্যতাঃ ±0.1% FS

রেজোলিউশনঃ 0.002 SLPM পর্যন্ত

প্রতিক্রিয়া সময়ঃ ≤ ১ এমএস (দ্রুত গতিশীল)

আউটপুট ইন্টারফেসঃ I2C (ডিজিটাল), দাস ঠিকানা 0x49, 3.3V স্তর

পাওয়ার সাপ্লাই ভোল্টেজঃ 3 ′′10 VDC (সাধারণত 3.3V/5V)

শক্তি খরচঃ স্ট্যাটিক প্রায় 25 mW, সর্বোচ্চ ≤ 60 mW

অপারেটিং তাপমাত্রাঃ -20°C থেকে +70°C; মাঝারি ক্ষতিপূরণ 0°C থেকে +50°C

চাপ প্রতিরোধঃ সর্বোচ্চ ৬০ পিএসআই (≈৪ বার)

ইন্টারফেসঃ 22 মিমি শঙ্কু পুরুষ সংযোগকারী (আইএসও 5356), দ্রুত সন্নিবেশ টাইপ

প্যাকেজঃ ৬ পিনের এসআইপি সংযোগকারী, অগ্নি প্রতিরোধী থার্মোপ্লাস্টিকের হাউজিং

সার্টিফিকেশনঃ RoHS সম্মতি, মেডিকেল গ্রেড বিচ্ছিন্নতা এবং বিরোধী হস্তক্ষেপ

II. মডেল ব্যাখ্যা (HAFUHM0020L4AXT)

HAF: Zephyr সিরিজ

U: ইউনিভার্সাল টাইপ

এইচএমঃ উচ্চ নির্ভুলতা + ছোট পরিসরের চ্যানেল (এইচএইচ / এইচটি থেকে আলাদা)

0020: পূর্ণ স্কেল 20 SLPM

L4: I2C আউটপুট, 22 মিমি দ্রুত সন্নিবেশ ইন্টারফেস

AXT: স্ট্যান্ডার্ড কনফিগারেশন, কোন বিশেষ বিকল্প নেই

III. কাজের নীতি

এমইএমএস তাপীয় মাইক্রোব্রিজ ব্যবহার করেঃ

চিপটি একটি আইসোলেশন হিটিং রেজিস্টার + আপস্ট্রিম এবং ডাউনস্ট্রিম তাপমাত্রা সেন্সর রেজিস্টারকে একীভূত করে।

বায়ু প্রবাহ তাপ অপসারণ করে, তাপমাত্রা পার্থক্য আপস্ট্রিম এবং ডাউনস্ট্রিম ¢ ভর প্রবাহ হার;

অন্তর্নির্মিত এএসআইসি তাপমাত্রা ক্ষতিপূরণ, রৈখিকীকরণ, ডিজিটালাইজেশন এবং আউটপুট I2C সম্পন্ন করে;

তাপমাত্রা / চাপের ওঠানামা দ্বারা প্রভাবিত না হয়ে সরাসরি ভর প্রবাহের হার পরিমাপ করে।

IV. প্রধান অ্যাপ্লিকেশন (নিম্ন প্রবাহের উচ্চ নির্ভুলতার দৃশ্যকল্প)

মেডিকেল সরঞ্জাম:

ভেন্টিলেটর/অ্যানাস্থেসিয়া মেশিনে অক্সিজেন/বায়ু মিশ্রণের অনুপাতের সঠিক নিয়ন্ত্রণ

ফুসফুসের ফাংশন উপকরণ, নেবুলাইজারগুলির জন্য নিম্ন প্রবাহের পর্যবেক্ষণ (0 ₹ 20 SLPM)

শিল্প স্বয়ংক্রিয়করণঃ

সঠিক গ্যাসের অনুপাত (যেমন ওয়েল্ডিং শেল্ডিং গ্যাস, ইনার্ট গ্যাস)

ফুটো সনাক্তকরণ সরঞ্জাম, গ্যাস বিশ্লেষক কম প্রবাহের ক্যালিব্রেশন এবং স্থিতিশীলতা

পরিবেশগত পর্যবেক্ষণঃ

বায়ু নমুনা গ্রহণের পাম্প, ভিওসি বিশ্লেষকগুলির জন্য নিম্ন প্রবাহের বন্ধ-চক্র নিয়ন্ত্রণ

গবেষণা ও পরীক্ষাগার:

গ্যাস পাইপলাইনের জন্য মাইক্রো-ফ্লো পরিমাপ, যথার্থ বায়ুসংক্রান্ত সরঞ্জাম

যন্ত্রপাতি / তাজা বাতাসঃ

উচ্চ-শেষ বায়ু বিশুদ্ধকারী, কম প্রবাহ ফিডব্যাক সঙ্গে মেডিকেল গ্রেড তাজা বায়ু
