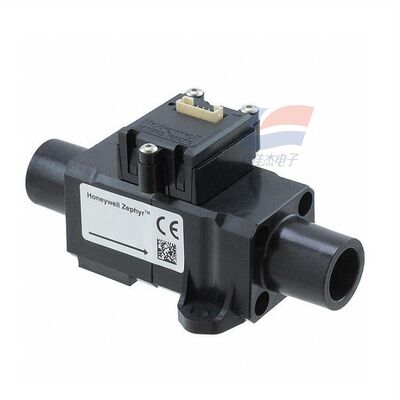

YJJ HAFUHH0050L4AXT মেডিকেল ব্যবহারের জন্য MEMS তাপীয় ভর প্রবাহ সেন্সর 0-50SLPM

পণ্য বিবরণ:

YJJ HAFUHH0050L4AXT MEMS থার্মাল ম্যাস ফ্লো সেন্সর মেডিকেল ব্যবহারের জন্য 0-50SLPM

বৈশিষ্ট্য:

I. মূল পরামিতি (25℃, 1 atm)

মডেল: HAFUHH0050L4AXT

পরিমাপের মাধ্যম: শুষ্ক এবং পরিষ্কার বায়ু / অ-ক্ষয়কারী গ্যাস

ব্যাপ্তি: 0-50 SLPM ( ±0.05 SLPM পর্যন্ত রেজোলিউশন)

নির্ভুলতা: ±0.5% FS (সম্পূর্ণ স্কেল), ±0.5% রিডিং

পুনরাবৃত্তিযোগ্যতা: ±0.1% FS

প্রতিক্রিয়া সময়: ≤ 1 ms (দ্রুত গতিশীল পরিমাপ)

আউটপুট ইন্টারফেস: I2C (ডিজিটাল), 3.3V স্তর

পাওয়ার সাপ্লাই ভোল্টেজ: 3-10 VDC (সাধারণত 3.3/5V)

বিদ্যুৎ খরচ: স্ট্যাটিক প্রায় 25 মেগাওয়াট, সর্বোচ্চ ≤ 60 মেগাওয়াট

অপারেটিং তাপমাত্রা: -20 ℃ থেকে +70 ℃; মাঝারি ক্ষতিপূরণ 0℃ থেকে +50℃

চাপ প্রতিরোধের: সর্বোচ্চ 60 পিএসআই (প্রায় 4 বার)

ইন্টারফেসের আকার: 22 মিমি শঙ্কুযুক্ত পুরুষ সংযোগকারী (বায়ুসংক্রান্ত দ্রুত-সংযোগ)

প্যাকেজ: 6-পিন SIP সংযোগকারী, শিখা-প্রতিরোধী থার্মোপ্লাস্টিক হাউজিং

জীবন: >5 বছর (সাধারণ অপারেশন), RoHS অনুগত

২. কাজের নীতি

MEMS থার্মাল মাইক্রোব্রিজ প্রযুক্তি ব্যবহার করে:

চিপে একটি উত্তাপযুক্ত হিটিং প্রতিরোধক + আপস্ট্রিম এবং ডাউনস্ট্রিম তাপমাত্রা সংবেদনকারী প্রতিরোধক অন্তর্ভুক্ত রয়েছে;

বায়ু প্রবাহ তাপ অপসারণ করে, এবং আপস্ট্রিম এবং ডাউনস্ট্রিমের মধ্যে তাপমাত্রার পার্থক্য ভর প্রবাহ হারের সমানুপাতিক;

ASIC চিপ তাপমাত্রার ক্ষতিপূরণ, লিনিয়ারাইজেশন, ডিজিটাইজেশন এবং I2C সিগন্যাল আউটপুট সম্পন্ন করে;

তাপমাত্রা/চাপের ওঠানামা দ্বারা প্রভাবিত না হয়ে সরাসরি ভর প্রবাহের হার পরিমাপ করে।

III. প্রধান অ্যাপ্লিকেশন

চিকিৎসা সরঞ্জাম: ভেন্টিলেটর, এনেস্থেশিয়া মেশিন, পালমোনারি ফাংশন যন্ত্রের জন্য অক্সিজেন/বায়ু প্রবাহ সুনির্দিষ্ট নিয়ন্ত্রণ;

শিল্প অটোমেশন: গ্যাস অনুপাত, ঢালাই রক্ষা গ্যাস, লিক সনাক্তকরণ সরঞ্জাম, গ্যাস ভর প্রবাহ পর্যবেক্ষণ;

পরিবেশগত পর্যবেক্ষণ: বায়ু নমুনা পাম্প প্রবাহ ক্রমাঙ্কন, গ্যাস বিশ্লেষক প্রবাহ স্থায়িত্ব;

যন্ত্রপাতি / তাজা বাতাস: হাই-এন্ড ফ্রেশ এয়ার সিস্টেম, ক্লোজড-লুপ উইন্ড ভলিউম কন্ট্রোল সহ এয়ার পিউরিফায়ার;

গবেষণা যন্ত্র: পরীক্ষাগার গ্যাস পাইপলাইন, নির্ভুল বায়ুসংক্রান্ত সরঞ্জাম প্রবাহ পরিমাপ.
