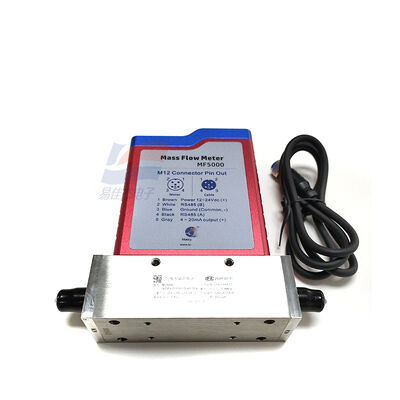

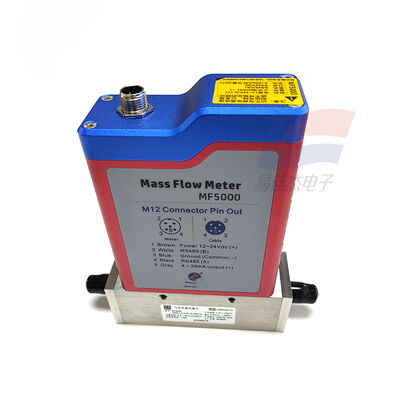

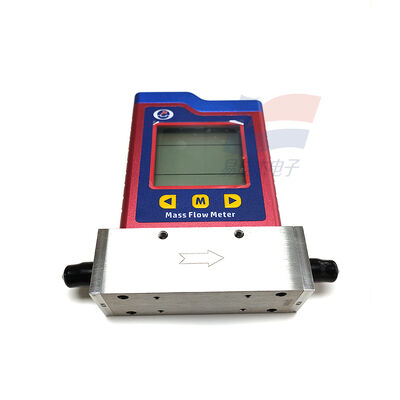

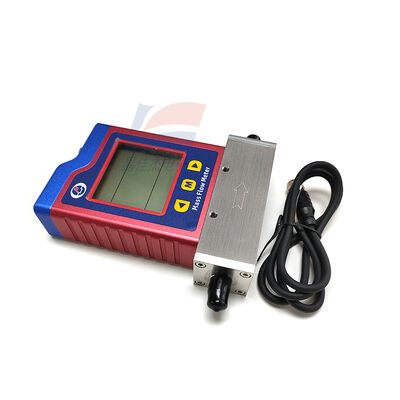

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS তাপীয় গ্যাস ভর ফ্লোমিটার 0.5-50 SLPM 1.5MPa

পণ্য বিবরণ:

YJJ MF5006-N2M-E-0.5-50-15-AB-DA MEMS থার্মাল গ্যাস ভর ফ্লোমিটার 0.5 - 50 SLPM 1.5MPa

বৈশিষ্ট্য:

I. মডেল বিচ্ছিন্নকরণ (প্রতিটি অবস্থানের বিস্তারিত অর্থ)

MF5006-N2M-E-0.5-50-15-AB-DA

MF5006: সিরিজ, DN6 (অভ্যন্তরীণ ব্যাস 6mm, 1/4" ইন্টারফেস)

N2: স্ট্যান্ডার্ড গ্যাস = নাইট্রোজেন (N₂)

M: MEMS তাপীয় ভর প্রবাহ নীতি

ই: অ্যালুমিনিয়াম খাদ শেল

0.5: ন্যূনতম রেঞ্জ 0.5 SLPM (20°C / 1 atm এ স্ট্যান্ডার্ড লিটার প্রতি মিনিট)

50: সর্বোচ্চ পরিসীমা 50 SLPM

15: সর্বাধিক কাজের চাপ 1.5 MPa

AB: আউটপুট = 4-20mA + RS485 (Modbus-RTU)

D: LCD ডিসপ্লে সহ (তাত্ক্ষণিক + ক্রমবর্ধমান প্রবাহ)

উত্তর: স্ট্যান্ডার্ড কনফিগারেশন (কোন বিশেষ কাস্টমাইজেশন নেই)

২. মূল প্যারামিটার (MF5006-N2M-E-0.5-50-15-AB-DA)

1. পরিমাপ কর্মক্ষমতা

পরিমাপ করা মাধ্যম: N₂, বায়ু, O₂, Ar, CO₂, ইত্যাদি। শুকনো, পরিষ্কার, তেল-মুক্ত, ঘনীভূত গ্যাস নেই

বোর/ইন্টারফেস: DN6, 1/4" ইনার থ্রেড (G1/4 বা NPT1/4)

পরিসর (N₂, 20°C / 1 atm): 0.5–50 SLPM (স্ট্যান্ডার্ড লিটার / মিনিট)

নির্ভুলতা: ±(1.5% রিডিং + 0.2% FS)

পুনরাবৃত্তিযোগ্যতা: ≤±0.5%FS

পরিসরের অনুপাত: 100:1 (প্রশস্ত পরিসর, নিম্ন প্রবাহ সংবেদনশীলতা)

প্রতিক্রিয়া সময়: ≤100ms (দ্রুত ফলো প্রবাহ পরিবর্তন)

প্রারম্ভিক প্রবাহ: কম থেকে 8 মিমি/সেকেন্ড (অত্যন্ত ছোট প্রবাহ পরিমাপযোগ্য)

2. বৈদ্যুতিক এবং আউটপুট

পাওয়ার সাপ্লাই: 12-24 ভিডিসি ±10%, পাওয়ার খরচ < 2W

অ্যানালগ আউটপুট: 4-20mA (0-50 SLPM এর সাথে সম্পর্কিত)

যোগাযোগ: RS485 (Modbus-RTU), নেটওয়ার্কেবল রিমোট মনিটরিং

ডিসপ্লে: এলসিডি স্ক্রিন, তাত্ক্ষণিক প্রবাহ (এসএলপিএম) + ক্রমবর্ধমান প্রবাহ প্রদর্শন করে

3. যান্ত্রিক এবং পরিবেশ

শেল উপাদান: অ্যালুমিনিয়াম খাদ (ই-টাইপ), লাইটওয়েট, জারা প্রতিরোধী

যোগাযোগের উপাদান: 316L স্টেইনলেস স্টীল

কাজের চাপ: ≤1.5 MPa (15bar)

কাজের তাপমাত্রা: -20°C থেকে +60°C

আর্দ্রতা: 0-95% RH (কোন ঘনীভবন নেই)

সুরক্ষা গ্রেড: IP40 (ডাস্টপ্রুফ, ইনডোর / সাধারণ শিল্প পরিবেশ)

ইনস্টলেশন: ইচ্ছামত অনুভূমিক/উল্লম্ব ইনস্টলেশন, কোন স্ট্রেইট পাইপ সেগমেন্টের প্রয়োজন নেই (MEMS থার্মালের সুবিধা)

4. মূল বৈশিষ্ট্য

MEMS থার্মাল: ভর প্রবাহের সরাসরি পরিমাপ, কোন তাপমাত্রা / চাপের ক্ষতিপূরণ নেই, সঠিকতা তাপমাত্রা / চাপের ওঠানামা প্রভাবিত করে

আল্ট্রা-লো ডিফারেনশিয়াল প্রেসার: ন্যূনতম চাপের ক্ষতি, নিম্নচাপ / ছোট প্রবাহ সিস্টেমের জন্য উপযুক্ত

উচ্চ স্থিতিশীলতা: জিরো পয়েন্ট ড্রিফ্ট ছোট, দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত

III. প্রধান অ্যাপ্লিকেশন (ছোট বোর, নিম্ন প্রবাহ গ্যাসের সুনির্দিষ্ট পরিমাপ)

1. সেমিকন্ডাক্টর / ইলেকট্রনিক্স (মূল দৃশ্য)

উচ্চ-বিশুদ্ধ নাইট্রোজেন (N₂), অক্সিজেন (O₂), আর্গন (Ar), প্রক্রিয়া গ্যাস অনুপাত এবং প্রবাহ পর্যবেক্ষণ

ওয়েফার প্রসেসিং, ডিফিউশন, এচিং, ডিপোজিশন ইকুইপমেন্টে ছোট প্রবাহ গ্যাসের সুনির্দিষ্ট নিয়ন্ত্রণ

2. মেডিকেল / ফার্মাসিউটিক্যাল

হাসপাতালের অক্সিজেন / নাইট্রোজেন ডেলিভারি ফ্লো মনিটরিং (শ্বাসযন্ত্র, এনেস্থেশিয়া মেশিন)

ফার্মাসিউটিক্যাল জীবাণুমুক্ত গ্যাস, প্রতিরক্ষামূলক গ্যাস (N₂/Ar) সুনির্দিষ্ট পরিমাপ

3. ল্যাবরেটরি/গবেষণা

পরীক্ষামূলক গ্যাসের ক্ষুদ্র প্রবাহ অনুপাত, মিশ্রণ, বিক্রিয়া গ্যাস পর্যবেক্ষণ (N₂/O₂/Ar/CO₂)

ক্যাটালাইসিস, দহন, পরিবেশগত নমুনা ইত্যাদির জন্য নিম্ন প্রবাহের গ্যাস পরিমাপ।

4. শিল্প অটোমেশন

ঢালাই প্রতিরক্ষামূলক গ্যাসের ক্ষুদ্র প্রবাহ স্থিতিশীল নিয়ন্ত্রণ (Ar/CO₂)

সুনির্দিষ্ট প্রক্রিয়াকরণের প্রবাহ পর্যবেক্ষণ, পরিদর্শন সরঞ্জাম ব্লোআউট / সুরক্ষা গ্যাস

সংকুচিত বায়ু / সরঞ্জামের শেষ শক্তি খরচ পরিমাপের ছোট শাখা

5. পরিবেশগত / নতুন শক্তি

কম ঘনত্ব নিষ্কাশন গ্যাস, লেজ গ্যাস ছোট প্রবাহ নমুনা পর্যবেক্ষণ

হাইড্রোজেন জ্বালানী কোষের জন্য নিম্ন ঘনত্বের হাইড্রোজেন গ্যাস পরিমাপ
