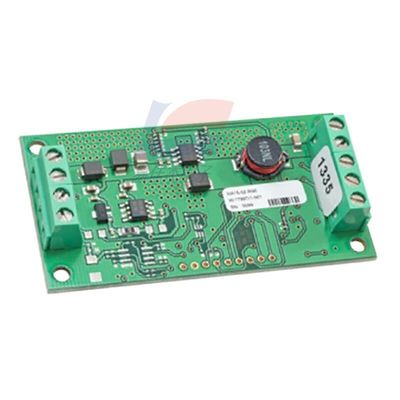

YJJ OXY-LC-A25-455 OXY-LC-485 অক্সিজেন সেন্সর ইন্টারফেস বোর্ড যা বায়ু চাপ পরিমাপের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনা:

OXY-LC-A25-455 OXY-LC-485 অক্সিজেন সেন্সর ইন্টারফেস বোর্ড বায়ুচাপ পরিমাপের জন্য ব্যবহৃত হয়

বৈশিষ্ট্য:

বিদ্যুৎ সরবরাহ এবং

SST-এর জিরকোনিয়াম ডাই অক্সাইড (ZrO2) সেন্সরগুলির নিয়ন্ত্রণ সরবরাহ করে

 ব্যারোমেট্রিক চাপ ক্ষতিপূরণের জন্য বিল্ট ইন প্রেসার সেন্সর

 সহজে তারের সংযোগের জন্য ইন্টারফেস মাউন্ট করা স্ক্রু টার্মিনাল, বিপরীত ভোল্টেজ এবং ক্ষণস্থায়ী ওভারভোল্টেজ সহ

সুবিধা

অভিযোজিত সফ্টওয়্যার ফিল্টারিং স্থিতিশীল অক্সিজেন আউটপুটের সাথে দ্রুত সেন্সর প্রতিক্রিয়া সরবরাহ করে

উচ্চ নির্ভুলতা লিনিয়ার আউটপুট

প্রযুক্তিগত বৈশিষ্ট্য

সরবরাহ ভোল্টেজ

RS485 প্রকার: 8—28VDC

অ্যানালগ প্রকার: 20—28VDC

সরবরাহ কারেন্ট 600mA সর্বোচ্চ। 24VDC এ

1.2A সর্বোচ্চ। 12VDC এ

ডিজিটাল আউটপুট RS485 (Modbus RTU)

বা PWM

অ্যানালগ আউটপুট 4—20mA; লোড 600Ω সর্বোচ্চ

বা 0—10VDC; লোড 10kΩ মিনিট

তাপমাত্রা সীমা

সংরক্ষণ: -40°C থেকে +85°C

অপারেটিং: -30°C থেকে +70°C

অপারেটিং চাপ সীমা1 260—1260mbar পরম

1) সঠিক ব্যারোমেট্রিক চাপ ক্ষতিপূরণের জন্য সেন্সর এবং ইন্টারফেস।

2) 0.1% O2 এর নিচে দীর্ঘ সময় ধরে কাজ করলে সেন্সিং উপাদান ক্ষতিগ্রস্ত হতে পারে।

3) ডিফল্ট ক্যালিব্রেশন মান এ ক্যালিব্রেট করার সময় অ্যানালগ আউটপুট প্রকারের নির্ভুলতা বৈধ। RS485 প্রকার

নির্ভুলতা 0.1 থেকে 25% O2 পরিসরে ডিফল্ট 20.7% O2 এ ক্যালিব্রেট করার সময় বৈধ। সর্বাধিক নির্ভুলতার জন্য

25% O2 এর উপরে ইন্টারফেস এবং সেন্সর প্রত্যয়িত গ্যাস ব্যবহার করে প্রয়োজনীয় পরিসরের সম্পূর্ণ স্কেলে ক্যালিব্রেট করা উচিত।

অক্সিজেন পরিসীমা (অ্যানালগ আউটপুট) 0.12—25% O2

বা 0.12—100% O2

অক্সিজেন পরিসীমা (Modbus RTU) 0.12—100% O2

ক্যালিব্রেশনের পরে নির্ভুলতা3 0.5% O2

ক্যালিব্রেশনের পরে পুনরাবৃত্তিযোগ্যতা 0.5% O2

আউটপুট রেজোলিউশন 0.01% O2

প্রতিক্রিয়া সময় (পদক্ষেপ 10—90%)

দ্রুত প্রতিক্রিয়া সেন্সর সংযুক্ত: 4s

স্ট্যান্ডার্ড প্রতিক্রিয়া সেন্সর সংযুক্ত: 15s

প্রাথমিক ওয়ার্ম আপ সময় (স্থিতিশীল আউটপুট পর্যন্ত) 5—10 মিনিট

আউটপুট নিষ্ক্রিয় স্টার্ট আপ বিলম্ব (হিটার ওয়ার্ম আপ)

বন্ধ থেকে চালু মোড: 60s

স্ট্যান্ডবাই থেকে চালু মোড (শুধুমাত্র RS485): 20s

নির্মাতা: SST সেন্সিং

পণ্যের প্রকার: প্রেসার সেন্সর ডেভেলপমেন্ট টুলস RoHS:

পণ্য: সেন্সর ইন্টারফেস বোর্ড

প্রকার: অক্সিজেন সেন্সর

মূল্যায়নের জন্য সরঞ্জাম: ব্যারোমেট্রিক চাপ
অপারেটিং পাওয়ার সাপ্লাই ভোল্টেজ: 8 V থেকে 28 V
ট্রেডমার্ক: SST সেন্সিং
বর্ণনা/ফাংশন: অক্সিজেন সেন্সর ইন্টারফেস বোর্ড
ইন্টারফেস প্রকার: RS485
সর্বোচ্চ অপারেটিং তাপমাত্রা: + 70 °C
ন্যূনতম অপারেটিং তাপমাত্রা: - 30 °C
পণ্যের প্রকার: প্রেসার সেন্সর ডেভেলপমেন্ট টুলস 1
সাব-ক্যাটাগরি: ডেভেলপমেন্ট টুলস
পার্ট নম্বর alias: M-OXY-LC-A25-455
ইউনিট ওজন: 46.164 গ্রাম
স্পেসিফিকেশন:
পরিমাপের পরিসীমা
0 থেকে 100%
সরবরাহ ভোল্টেজ হল

3.3v
