পণ্যের বিবরণ:
|
| প্রস্তাবিত উত্তেজনা (পরীক্ষা সার্কিট ব্যবহার করে): | 10 ± 0.01 Vdc 15 Vdc সর্বোচ্চ (2) | শক্তি খরচ: | ৩০ এমডব্লিউ |
|---|---|---|---|
| আউটপুট ভোল্টেজ ট্রিম পয়েন্ট: | 50 mV @ 650 sqcm | নাল ভোল্টেজ: | 0.00 ± 1.0 এমভি |
| বিশেষভাবে তুলে ধরা: | 50 এমভি আউটপুট ভোল্টেজ ফ্লো সেন্সর,৬৫০ স্ক্রিম সেন্সর,30 এমডাব্লু পাওয়ার কনসুমেশন ফ্লো সেন্সর |
||

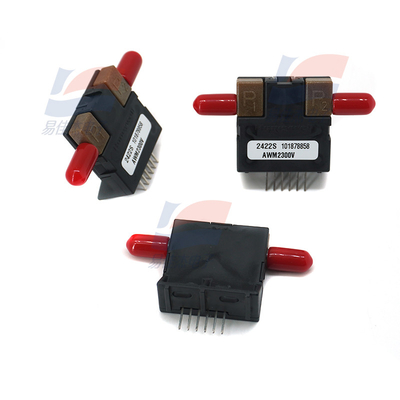

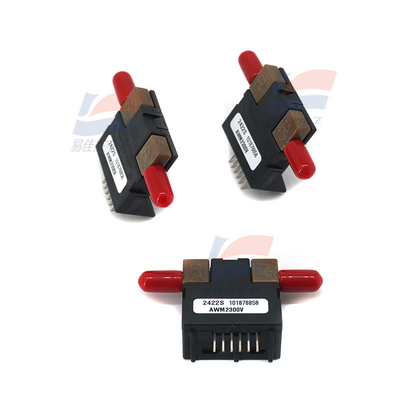

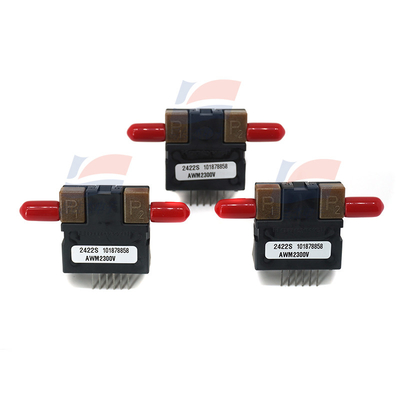

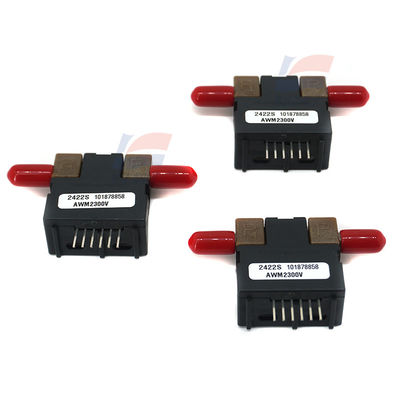

AWM2300V ফ্লো সেন্সর
সাধারণ তথ্য:
AWM2000 সিরিজ মাইক্রোব্রিজ মাস এয়ারফ্লো সেন্সর একটি প্যাসিভ ডিভাইস যা দুটি হুইটস্টোন ব্রিজ নিয়ে গঠিতঃ একটি বন্ধ লুপ হিটার নিয়ন্ত্রণের জন্য এবং অন্যটি টুইন সেন্সিং উপাদানগুলির জন্য।চিত্র ১-এ প্রদর্শিত হিটার কন্ট্রোল স্পেসিফিকেশন অনুযায়ী কাজ করার জন্য প্রয়োজনীয়।. চিত্র 2 এ সেন্সিং ব্রিজ সরবরাহ সার্কিটও প্রয়োজনীয়। চিত্র 3 এ ডিফারেনশিয়াল ইনস্ট্রুমেশন এম্প্লিফায়ারটি লাভ বৃদ্ধি এবং সেন্সর আউটপুটটিতে ভোল্টেজ অফসেট প্রবর্তন করতে ব্যবহার করা যেতে পারে।
মিডিয়া দূষণ:
ধুলোর প্রভাব পোরোস ধাতব প্রবাহ সীমাবদ্ধকারী (শুধুমাত্র AWM2200V) আটকে দেয়। ধুলোর জমে থাকা কোনও প্রদত্ত প্রবাহের হারের জন্য সেন্সর জুড়ে চাপের পতনের কারণ হয়
সেন্সর এলিমেন্টের উপরে একটি সস্তা ৫ মাইক্রন ফিল্টার ব্যবহার করে ব্লকিং প্রতিরোধ করা যেতে পারে।
ভর প্রবাহ বনাম ডিফারেনশিয়াল চাপঃ
মাইক্রোব্রিজ চিপ মূলত একটি তাপ স্থানান্তর প্রক্রিয়া ব্যবহার করে একটি ভর প্রবাহ সেন্সর চিপ। চিপটি দিয়ে যত বেশি ভর প্রবাহিত হয়, তত বেশি তাপ স্থানান্তরিত হয়।সেন্সর মধ্যে বায়ু প্রবাহ টিউব ন্যূনতম ব্যাসার্ধের প্রধান প্রবাহ পথের ব্যাসার্ধের অনুপাত হ্রাস করে প্রধান প্রবাহের একটি নমুনা প্রবাহ sensing যখন sensing পরিসীমা প্রসারিত করা যেতে পারে. নমুনা প্রবাহ বন্ধ করার ফলে যান্ত্রিক উপায়ে বিপরীত পরিবর্ধন ঘটে। তারপরে ভর প্রবাহের অনুপাতে বৈকল্পিক চাপ পরিমাপ করা সম্ভব।ডিফারেনশিয়াল চাপ যত বেশি হবে, যত বেশি ভর প্রবাহিত হবে।পরিবেষ্টিত চাপ এবং তাপমাত্রা পরিবর্তন কারণে প্রবাহিত মিডিয়া ঘনত্ব পরিবর্তন পরম ঘনত্ব পরিবর্তন অনুপাতে AWM2200V ডিফারেনশিয়াল চাপ সেন্সর আউটপুট পরিবর্তন হবেঅন্যান্য ভর প্রবাহ সেন্সর ঘনত্ব পরিবর্তন দ্বারা প্রভাবিত হয় না।
সোল্ডারিং নির্দেশাবলী নোটঃ
সেন্সরটি সোল্ডারিংয়ের আগে পিসি বোর্ডে দৃঢ়ভাবে সংযুক্ত করা উচিত হাত সোল্ডারিংঃ 1. 3,2 মিমি (1/8 ইঞ্চি) ব্যাসার্ধের টিপ সহ তাপমাত্রা নিয়ন্ত্রিত সোল্ডারিং লোহা ব্যবহার করুন। 2. তাপমাত্রা 400 ° C [750 ° F] এ সেট করুন।টার্মিনালে টিপ ধরে রাখুন সর্বোচ্চ ৫ সেকেন্ড. ৩. টাইপ আর ফ্লাক্স রজন কোর সোল্ডার ব্যবহার করুন এবং সোল্ডারিংয়ের পরে হাত পরিষ্কার করুন।
সোল্ডারিং নির্দেশাবলী, ধারাবাহিক তরঙ্গ সোল্ডারিংঃ
1. সোল্ডারের তাপমাত্রা সর্বোচ্চ ২৫০ ডিগ্রি সেলসিয়াস (৪৮০ ডিগ্রি ফারেনহাইট) সেট করুন। ২. বেল্টটি মিনিটে কমপক্ষে ১.৫৪ মিটার (৫ ফুট) গতিতে চালান। ৩. পরিষ্কার করার সময় কভার টিউব শেষ হয়।
| পুনরাবৃত্তিযোগ্যতা এবং হাইস্টেরেসিস সর্বোচ্চ। | ± ১.০% রিডিং (3) |
| প্রতিক্রিয়া সময়, সর্বোচ্চ. | প্রতিক্রিয়া সময়, সর্বোচ্চ. |
| শক রেটিং (৫ টি ড্রপ, ৬ টি অক্ষের মধ্যে) | ১০০ গ্রাম সর্বোচ্চ |
| অতিরিক্ত চাপ, সর্বোচ্চ. | ২৫ পিএসআই (৫) |
| সেন্সর প্রতিরোধ (পিন ২-পিন ১, পিন ৬-পিন ১) | পাঁচ কিলোমিটার। |
