পণ্যের বিবরণ:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | যেকোনো পিনের ভোল্টেজ: | -0.3 -V সরবরাহ + 0.3 ভোল্ট |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | সংগ্রহস্থল তাপমাত্রা: | -40 [-40]-85 [185] ° C [° F] |
| বিশেষভাবে তুলে ধরা: | ABPDANN010BGAA5 চাপ সেন্সর,বোর্ড ইনস্টলেশন চাপ সেন্সর,10 বার বেসিক চাপ সেন্সর |
||
পণ্যের বর্ণনাঃ

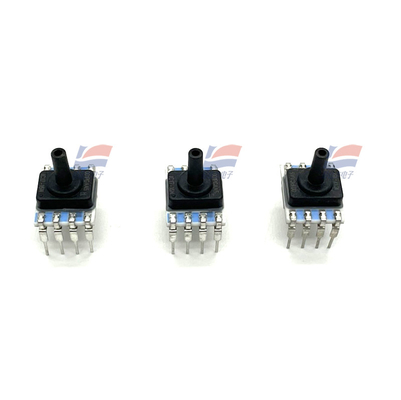

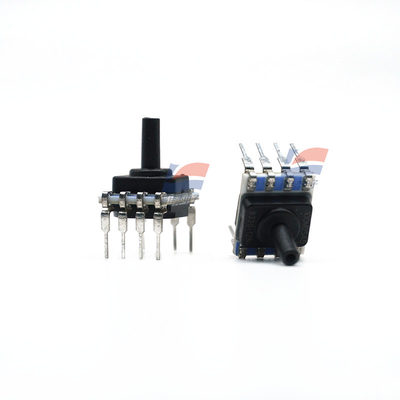

ABPDANN010BGAA5 মাল্টি-সিনারি অ্যাপ্লিকেশন বেসিক টাইপ বোর্ড ইনস্টলেশন চাপ সেন্সর 10bar
বৈশিষ্ট্যঃ
• পরিমাপ গ্যাজ এবং ডিফারেন্সিয়াল
চাপ
• মোট ত্রুটির ব্যাপ্তি (চিত্র ১ দেখুন): ±১.৫% FSS
• তরল মিডিয়া অপশনঃ ভিজা/
ডাবল পোর্টেড ডিভাইসে ভিজা অপারেশন
• শিল্পের শীর্ষস্থানীয় দীর্ঘমেয়াদী স্থিতিশীলতাঃ
±0.25 % এফএসএস
• শিল্প-নেতৃস্থানীয় নির্ভুলতাঃ ± 0.25 % FSS
বিএফএসএল
• বিস্তৃত চাপ পরিসীমাঃ 60 এমবিআর থেকে 10 বার
৬ কেপিএ থেকে ১ এমপিএ। ১ পিএসআই থেকে ১৫০ পিএসআই।
• ৮ মিমি x ৭ মিমি ছোট
• উচ্চ ফাটল চাপ (তালিকা ৭ দেখুন)
• 0°C তাপমাত্রা পরিসীমা জুড়ে ক্যালিব্রেট
50°C [32°F থেকে 122°F]
• একটি একক শক্তি সরবরাহ থেকে কাজ করে
হয় ৩.৩ ভিডিসি অথবা ৫.০ ভিডিসি
• আউটপুটঃ রেসিওমেট্রিক অ্যানালগ বা আই 2 সি- বা
এসপিআই-সামঞ্জস্যপূর্ণ ১২-বিট ডিজিটাল
• বিদ্যুৎ খরচঃ 2 ইউএ সাধারণত যখন
স্লিপ মোড অপশন ব্যবহার করে
• আইপিসি/জেডিইসি জে-এসটিডি-০২০ডি মেনে চলুন।1
আর্দ্রতা সংবেদনশীলতা স্তর ১
প্রয়োজনীয়তা
• REACH এবং RoHS অনুগত
• অপশনঃ অভ্যন্তরীণ ডায়াগনস্টিক ফাংশন,
তরল মাধ্যম, স্লিপ মোড, তাপমাত্রা
আউটপুট
চিত্র ১। মোট ত্রুটি ব্যান্ড টেবিল ১। পরম সর্বোচ্চ রেটিং ১। বৈশিষ্ট্যগত মিনিট। সর্বোচ্চ। ইউনিট সরবরাহ ভোল্টেজ (ভি সাপ্লাই) -০.৩ ৬.০ ভিডিসি যে কোনও পিনে ভোল্টেজ -০.৩ ভি সাপ্লাই + ০।3 ভি ডিজিটাল ইন্টারফেস ক্লক ফ্রিকোয়েন্সি: I2 C SPI 100 50 400 800 kHz ESD সংবেদনশীলতা (মানুষের শরীরের মডেল) 2 ¢ kV স্টোরেজ তাপমাত্রা -40 [-40] 85 [185] °C [°F] সোল্ডারিং সময় এবং তাপমাত্রাঃলিড সোল্ডার তাপমাত্রা (ডিআইপি) পিক রিফ্লো তাপমাত্রা (লিডবিহীন এসএমটি), এসএমটি) ৪ সেকেন্ড সর্বোচ্চ ২৫০°সিতে [৪৮২°ফারেনহাইট] ১৫ সেকেন্ড সর্বোচ্চ ২৫০°সিতে [৪৮২°ফারেনহাইট] ১নিঃসন্দেহে সর্বোচ্চ রেটিং হ'ল ডিভাইসটি ক্ষতি ছাড়াই সহ্য করতে পারে এমন চূড়ান্ত সীমা। টেবিল ২।পরিবেশগত স্পেসিফিকেশন বৈশিষ্ট্যগত পরামিতি আর্দ্রতা: সমস্ত বাহ্যিক পৃষ্ঠতল তরল মিডিয়া অভ্যন্তরীণ পৃষ্ঠতল বিকল্প (টি, ভি, এফ, জি) শুকনো গ্যাসের অভ্যন্তরীণ পৃষ্ঠতল বিকল্প (এন, ডি) 0 %আরএইচ থেকে 95 %আরএইচ, অ-কন্ডেনসিং 0 %আরএইচ থেকে 100 %আরএইচ, কনডেনসিং 0 %আরএইচ থেকে 95 %আরএইচ,non-condensing Vibration 15 g, 10 Hz to 2 kHz Shock 100 g, 6 ms duration Life1 1 মিলিয়ন চাপ চক্র সর্বনিম্ন Solder reflow J-STD-020-D1 আর্দ্রতা সংবেদনশীলতা স্তর 1 (সীমাহীন বালুচর জীবন যখন
এসস্পেসিফিকেশনঃ
| প্রতিক্রিয়া সময় | ১ - ০.৪৬ এমএস |
| মোট ত্রুটি ব্যান্ড7 | ±১.৫-১.৫% FSS8 |
| সঠিকতা | ±0.25 % FSS BFSL |
| আউটপুট রেজোলিউশন | ১২ বিট |
