পণ্যের বিবরণ:
|
| প্রকার: | বায়ু প্রবাহ সেন্সর | এর জন্য ব্যবহৃত হয়: | শুকনো গ্যাস |
|---|---|---|---|
| পরিসীমা: | +/ -1 এল/ মিনিট | সঠিকতা: | 0.5% |
| আউটপুট ভোল্টেজ: | 54.7 mV | অপারেটিং সাপ্লাই ভোল্টেজ: | 8 V থেকে 15 V |
| বিশেষভাবে তুলে ধরা: | AWM42300V মেডিকেল এয়ার ফ্লো সেন্সর,মাইক্রোব্রিজ মেডিকেল এয়ার ফ্লো সেন্সর |
||
পণ্যের বর্ণনা:

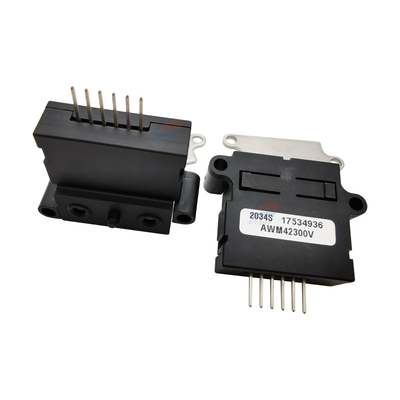

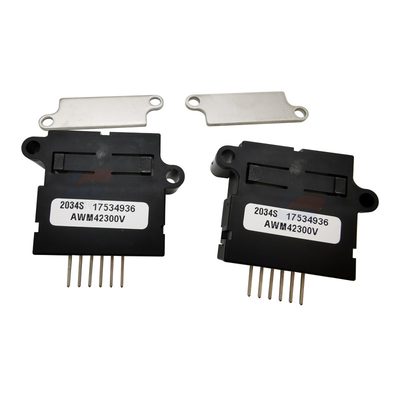

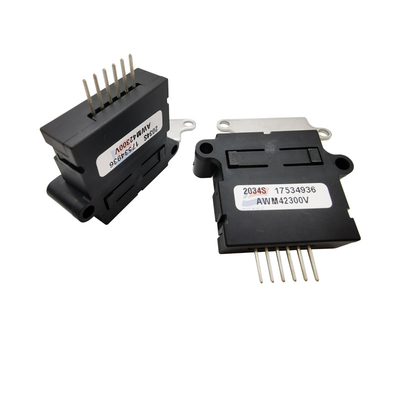

AWM42300V মাইক্রোব্রিজ গ্যাস ম্যাস এয়ার ফ্লো সেন্সর শুকনো গ্যাস অ্যানালগ আউটপুটের জন্য
বৈশিষ্ট্যঃ
AWM40000 সিরিজ গ্যাস ম্যাস ফ্লো সেন্সর, অ-বর্ধিত (এমভি), প্রবাহ/চাপ পরিসীমাঃ ±1000 SCCM (1.0 SLPM);ইন্টারফেস টাইপঃ ম্যানিফোল্ড
অপারেশন
মাইক্রোব্রিজ গ্যাস ভর প্রবাহ সেন্সরের মূলনীতি হল তাপ স্থানান্তর।গ্যাসের ভর প্রবাহের হার সেন্সর এলিমেন্টের পৃষ্ঠ জুড়ে পরিচালিত হয়।আউটপুট ভোল্টেজ প্যাকেজের ইনপুট এবং আউটপুট মাধ্যমে প্রবাহিত বায়ু বা অন্যান্য গ্যাস ভর সমানুপাতিক।একটি বিশেষভাবে ডিজাইন করা হাউজিং মাইক্রোস্ট্রাকচারড সেন্সিং উপাদানগুলির মাধ্যমে বায়ু প্রবাহকে সর্বোত্তমভাবে পরিচালনা করে এবং নিয়ন্ত্রণ করে।প্যাকেজটি একটি মুদ্রিত সার্কিট বোর্ডে সহজেই মাউন্ট করার জন্য যান্ত্রিকভাবে ডিজাইন করা হয়েছে।
মাইক্রোব্রিজ গ্যাস ভর প্রবাহ সেন্সরটিতে উন্নত মাইক্রোস্ট্রাকচার প্রযুক্তির উপর ভিত্তি করে একটি উন্নত সিলিকন চিপ রয়েছে।চিপটি একটি পাতলা ফিল্ম এবং একটি হিটার এবং তাপমাত্রা সেন্সর উপাদান সহ অ্যাডিয়াব্যাটিক ব্রিজ কাঠামো ব্যবহার করে।ব্রিজ স্ট্রাকচারটি চিপ দিয়ে প্রবাহিত বায়ু বা অন্যান্য গ্যাসের বায়ু প্রবাহের দ্রুত এবং সংবেদনশীলভাবে প্রতিক্রিয়া জানাতে পারে।কেন্দ্রীয় গরম করার উপাদানটির উভয় পাশে দ্বৈত সংবেদক উপাদানগুলি প্রবাহের দিক এবং গতিও নির্দেশ করে।লেজার-সংশোধন করা ঘন ফিল্ম এবং ফিল্ম প্রতিরোধের সর্বদা সেন্সর থেকে সেন্সর থেকে ধ্রুবক বিনিময়যোগ্যতা নিশ্চিত করে।
মাইক্রোব্রিজ গ্যাস ভর প্রবাহ সেন্সর সিলিকন নাইট্রাইড ফিল্মে আবৃত তাপীয় প্রতিরোধক ব্যবহার করে।এই প্রতিরোধকগুলি স্থগিত করা হয়, সিলিকন চিপের ইটিং গহ্বরের উপরে দুটি ব্রিজ গঠন করে।চিপটি একটি *** আকারের এয়ারফ্লো চ্যানেলে স্থাপন করা হয় যাতে পুনরাবৃত্তিযোগ্য প্রবাহ প্রতিক্রিয়া প্রদান করা যায়।প্রবাহ সংবেদক সেতুর নীচে গহ্বরটি খোদাই করে, হিটার এবং সংবেদক প্রতিরোধক দক্ষ তাপ নিরোধক অর্জন করতে পারে।মাইক্রোব্রিজ গ্যাস ভর প্রবাহ সেন্সরের ছোট আকার এবং তাপীয় বিচ্ছিন্নতা ফাংশন সর্বোচ্চ গতির প্রতিক্রিয়া এবং বায়ু প্রবাহের উচ্চ সংবেদনশীলতা অর্জন করে।
হুইটস্টোন টুইন ব্রিজগুলি বায়ু প্রবাহ পরিমাপ নিয়ন্ত্রণ করে - একটি বন্ধ লুপ হিটার নিয়ন্ত্রণ সরবরাহ করে এবং অন্যটিতে দ্বৈত সংবেদক উপাদান রয়েছে।হিটার সার্কিটটি ভর প্রবাহের হারের সমানুপাতিক একটি আউটপুট সরবরাহ করে পরিবেষ্টিত তাপমাত্রার পরিবর্তনের কারণে আউটপুট পরিবর্তন হ্রাস করে।এই সার্কিটটি বায়ুমণ্ডলীয় তাপমাত্রার (১৬০°C), যা চিপে তাপীয় প্রতিরোধের পরিমাপ দ্বারা নির্ধারিত হয়।ডিভাইসের আউটপুটটি সরবরাহের ভোল্টেজের সমানুপাতিক এবং হুইটস্টোন ব্রিজ সার্কিটের ডিফারেনশিয়াল ভোল্টেজের সাথেও মিলে যায়।
বিশেষ উল্লেখ:
| অপারেটিং পাওয়ার সাপ্লাই ভোল্টেজ | ৮ ভোল্ট থেকে ১৫ ভোল্ট |
| বন্দরের আকার | বন্দরের আকার |
| শেল উপাদান | সিলিকন |
| সর্বোচ্চ অপারেটিং তাপমাত্রা | +১২৫ সি |
| সর্বনিম্ন অপারেটিং তাপমাত্রা | -৪০ সি |
| আউটপুট প্রকার | অ্যানালগ |
