পণ্যের বিবরণ:
|
| প্রেসার হিস্টেরেসিস (5) (0 থেকে 50 kPa): | ±0.1 — %VFSS | তাপমাত্রা হিস্টেরেসিস(5) (-40°C থেকে +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| সম্পূর্ণ স্কেল স্প্যানে তাপমাত্রার প্রভাব(5): | TCVFSS -1.0 - 1.0% VFSS | অফসেটে তাপমাত্রার প্রভাব(5): | TCVoff -1.0 - 1.0 mV |
| ইনপুট প্রতিবন্ধকতা: | জিন 1000 - 2500 Ω | আউটপুট প্রতিবন্ধকতা: | Zout 1400 - 3000 Ω |
| প্রতিক্রিয়ার সময় (6) (10% থেকে 90%): | tR — 1.0 — mS | ||
| বিশেষভাবে তুলে ধরা: | ক্যালিব্রেশন ফাংশন চাপ সেন্সর |
||
পণ্যের বর্ণনা:

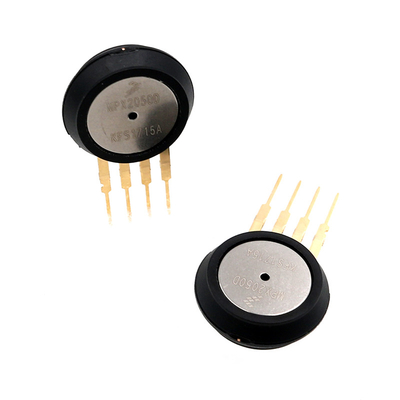

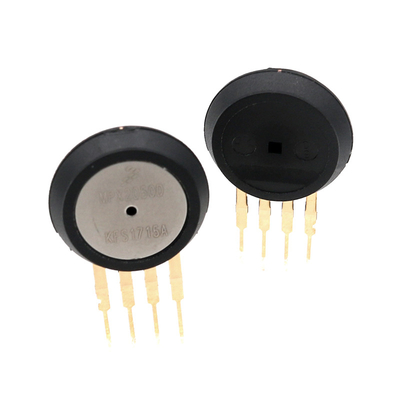

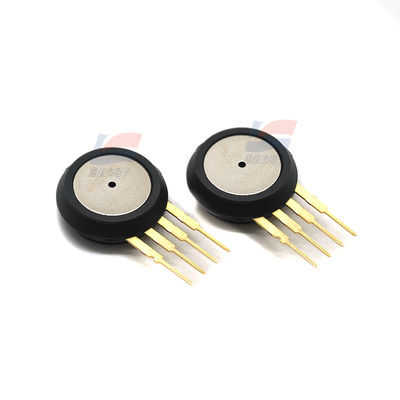

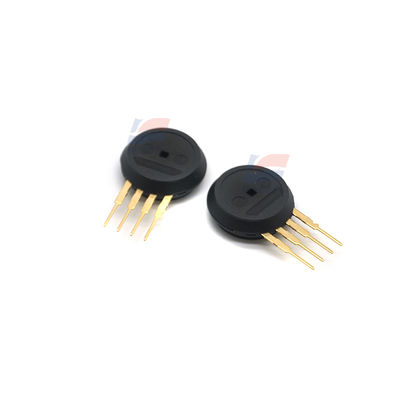

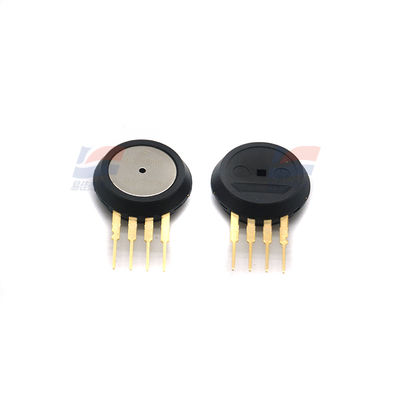

MPX2050D 0-50 kpa (0-7.25PSi) অন্তর্নির্মিত তাপমাত্রা ক্ষতিপূরণ এবং ক্রমাঙ্কন ফাংশন চাপ সেন্সর
বৈশিষ্ট্য:
MPX2050 সিরিজের ডিভাইসগুলো হল সিলিকন পাইজোরেসিটিভ প্রেসার সেন্সর
একটি অত্যন্ত সঠিক এবং রৈখিক ভোল্টেজ আউটপুট প্রদান, সরাসরি সমানুপাতিক
চাপ প্রয়োগ করা।সেন্সর হল একটি একক, মনোলিথিক সিলিকন ডায়াফ্রাম সহ
স্ট্রেন গেজ এবং একটি পাতলা-ফিল্ম প্রতিরোধক নেটওয়ার্ক ইন্টিগ্রেটেড অন-চিপ।চিপটি লেজার
সুনির্দিষ্ট স্প্যান এবং অফসেট ক্রমাঙ্কন এবং তাপমাত্রা ক্ষতিপূরণ জন্য ছাঁটা.
• 0°C থেকে +85°C এর বেশি তাপমাত্রার ক্ষতিপূরণ
• অনন্য সিলিকন শিয়ার স্ট্রেস স্ট্রেন গেজ
• চিপ ক্যারিয়ার প্যাকেজ বিকল্পগুলি ব্যবহার করা সহজ
• ভোল্টেজ সরবরাহের অনুপাত
• ডিফারেনশিয়াল এবং গেজ বিকল্প
• ±0.25% লিনিয়ারিটি
ভোল্টেজ আউটপুট বনাম ফলিত ডিফারেনশিয়াল চাপ
সেন্সরের ডিফারেনশিয়াল ভোল্টেজ আউটপুট সরাসরি
প্রয়োগ করা ডিফারেনশিয়াল চাপের সমানুপাতিক।
ডিফারেনশিয়াল বা গেজ সেন্সরের আউটপুট ভোল্টেজ
চাপ প্রয়োগ ক্রমবর্ধমান চাপ সঙ্গে বৃদ্ধি
সাইড (P1) ভ্যাকুয়াম সাইড (P2) এর সাপেক্ষে।একইভাবে, আউটপুট
ক্রমবর্ধমান ভ্যাকুয়াম প্রয়োগ করা হলে ভোল্টেজ বৃদ্ধি পায়
ভ্যাকুয়াম সাইড (P2) চাপের দিক (P1) এর সাপেক্ষে।
স্পেসিফিকেশন:
| ডিফারেনশিয়াল প্রেসার রেঞ্জ(1) | POP 0 - 50 kPa |
| সরবরাহ ভোল্টেজ (2) | VS — 10 16 Vdc |
| বিদ্যুত সরবরাহ | Io — 6.0 — mAdc |
| সম্পূর্ণ স্কেল স্প্যান (3) | VFSS 38.5 40 41.5 mV |
| অফসেট(4) | ভফ -1.0 - 1.0 mV |
| সংবেদনশীলতা | 0.8 — mV/kPa |
| রৈখিকতা | -0.25 — 0.25% ভিএফএসএস |
