পণ্যের বিবরণ:
|
| চাপের ধরন: | ভ্যাকুয়াম, গেজ, ডিফারেনশিয়াল | কাজের চাপ: | 1 পিএসআই |
|---|---|---|---|
| সঠিকতা: | 0.2% | আউটপুট প্রকার: | এনালগ |
| বিশেষভাবে তুলে ধরা: | 26PC01SMT ইলেকট্রনিক প্রেসার সেন্সর,ইলেক্ট্রনিক প্রেসার সেন্সর SMT,ডিফারেনশিয়াল প্রেসার সেন্সর 26PC |
||

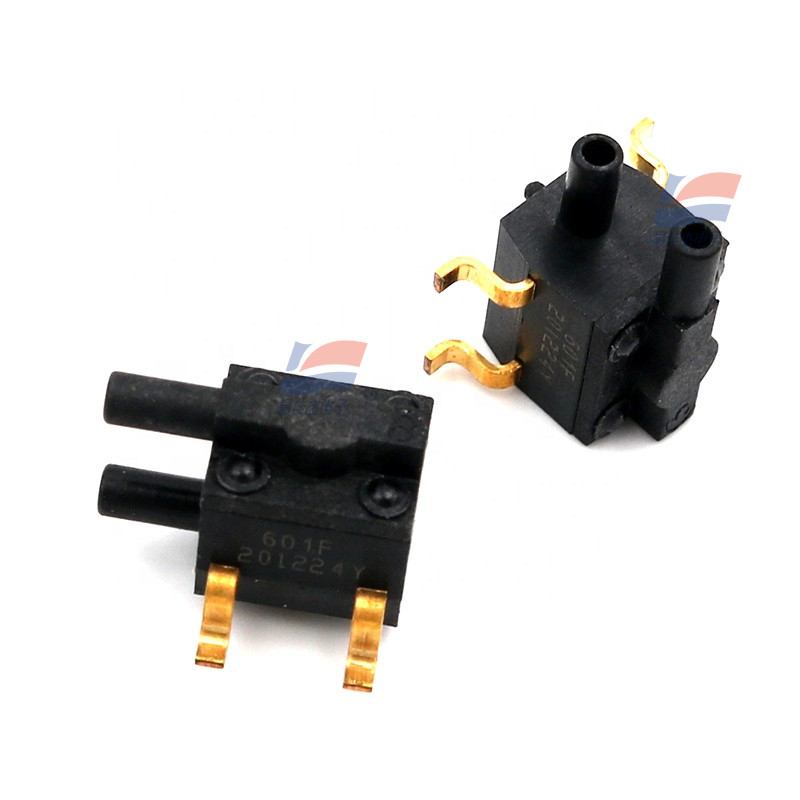

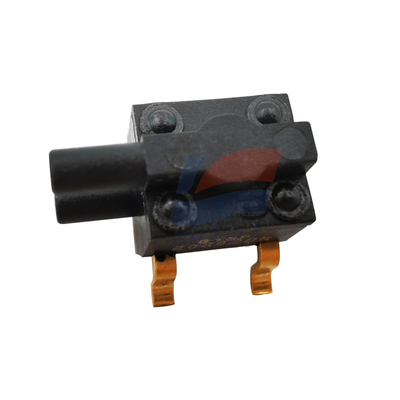

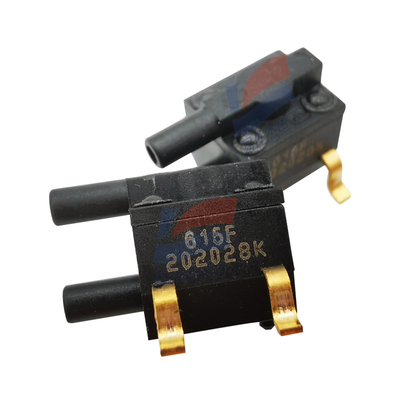

26PC01SMT প্রেসার সেন্সর SMT সিরিজ 0.5 গ্রাম একটি ডিফারেনশিয়াল ভোল্টেজ প্রদান করে
সাধারণ জ্ঞাতব্য
26PC SMT (সারফেস মাউন্ট প্রযুক্তি)
চাপ সেন্সর একটি চার উপাদান রয়েছে
piezoresistive সেতু.চাপ প্রয়োগ করা হলে,
সেতু প্রতিরোধের পরিবর্তন এবং সেন্সর প্রদান করে
ইনপুট চাপের সমানুপাতিক একটি আউটপুট সংকেত।
26PC SMT একটি ডিফারেনশিয়াল ভোল্টেজ প্রদান করে
মধ্যে চাপ পার্থক্য সমানুপাতিক
পোর্ট P2 এবং পোর্ট P1:
• P = P2 – P1-এর পার্থক্য বাড়ার সাথে সাথে,
ডিফারেনশিয়াল ভোল্টেজ বৃদ্ধি পায়।
• P = P2 – P1-এর পার্থক্য কমতে থাকলে,
ডিফারেনশিয়াল ভোল্টেজ কমে যায়।
স্পেসিফিকেশন
| অপারেটিং তাপমাত্রা | -40 °C থেকে 85 °C [-40 °F থেকে 185 °F] |
| সংগ্রহস্থল তাপমাত্রা | -55 °C থেকে 100 °C [-67°F থেকে 212°F] |
| ক্ষতিপূরণকৃত তাপমাত্রা | 0°C থেকে 50°C [32°F থেকে 122°F] |
| প্রান্তিককরণ পিন | 0,86 মিমি [0.034 ইঞ্চি] ব্যাসের পিনগুলি PCB এর মাধ্যমে প্রসারিত হয় |
| পোর্ট ব্যাস | 1,88 মিমি [0.074 ইঞ্চি] ব্যাস স্ট্যান্ডার্ড 0,59 মিমি [0.0625 ইঞ্চি] আইডি টিউবিং ব্যবহার করে |
| পোর্ট ওরিয়েন্টেশন | PCB এর সমান্তরাল (বোর্ডে কম প্রোফাইল) |
| এসএমটি সোল্ডার |
• Sn 96.5 Ag 3.5 ক্লিন ফ্লাক্স নেই • Sn 63 Pb 37 কোন ক্লিন ফ্লাক্স নেই |
| SMT রিফ্লো প্রোফাইল | 10 সেকেন্ডের জন্য সর্বোচ্চ সর্বোচ্চ তাপমাত্রা 260 °C [500 °F] |
| শক | যোগ্যতা 150 গ্রাম পরীক্ষিত |
| ওজন | 0.5 গ্রাম [0.0176 oz] |
