পণ্যের বিবরণ:
|
| সরবরাহ ভোল্টেজ: | 2.2V ~ 5.0 VDC | স্ট্যাটিক পাওয়ার খরচ: | কম পাওয়ার ডিজাইন |
|---|---|---|---|
| আউটপুট সংকেত: | TTL ডিজিটাল স্তরের আউটপুট | লকআউট সময়: | 2.0s |
| আউটপুট বিলম্ব অনটাইম: | 2~3600s | সনাক্তকরণ তরঙ্গদৈর্ঘ্য: | 8~14μm |
| সনাক্তকরণ পরিসীমা: | 2~10মি | ট্রিগার অবস্থা: | মানুষের আন্দোলন |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল পিআইআর পাইরো ইলেকট্রিক সেন্সর,অ্যালার্মের জন্য মানবদেহ সনাক্তকারী যন্ত্র,অনুপ্রবেশ বিপদাশঙ্কা সিস্টেমের সেন্সর |
||
পণ্যের বর্ণনাঃ

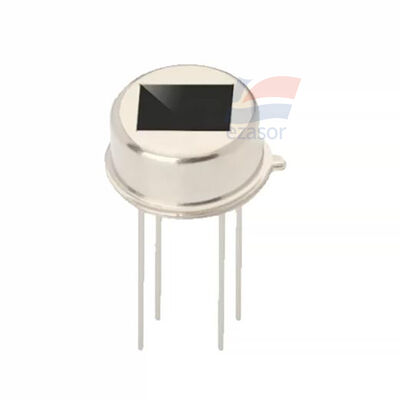

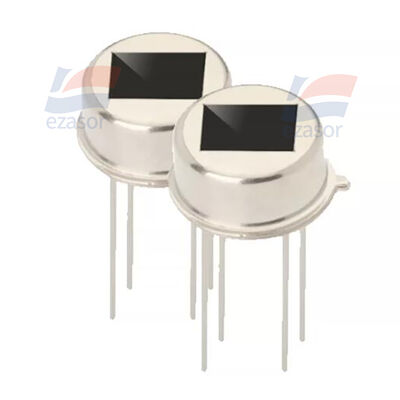

YJJ RDA224-F ডিজিটাল পিআইআর পাইরো ইলেকট্রিক আইআর সেন্সর ইনট্রুশন অ্যালার্ম সিস্টেমের জন্য মানব দেহ ডিটেক্টর
বৈশিষ্ট্যঃ
RDA224-F ডিজিটাল থার্মোলুমিনেসেন্ট ইনফ্রারেড পিআইআর সেন্সর
প্যারামিটার বর্ণনা
নীতিঃ থার্মোলুমিনেসেন্স এফেক্ট, একটি ইন্টিগ্রেটেড হিউম্যান ইনফ্রারেড সেন্সিং সেন্সর যা ** সংবেদনশীল উপাদান + ডিজিটাল সিগন্যাল প্রসেসিং চিপ ** একত্রিত করে, সরাসরি ডিজিটাল টিটিএল স্তর আউটপুট করে,বাহ্যিক অপারেটিং এম্প্লিফায়ার সার্কিটের প্রয়োজন নেই, মানুষের গতিবিধি সনাক্ত করতে ফ্রেনেলের লেন্সের সাথে যুক্ত
মূল বৈদ্যুতিক পরামিতি
- সরবরাহ ভোল্টেজঃ **2.2V ~ 5.0 VDC**
- স্ট্যাটিক শক্তি খরচঃ কম শক্তি নকশা
- আউটপুট সিগন্যালঃ **TTL ডিজিটাল লেভেল আউটপুট (REL পিন) **
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- সিগন্যাল ফিল্টারিং
- হাই-পাস কাট-অফ ফ্রিকোয়েন্সি FHPF: 0.4Hz
- নিম্ন-পাস কাট-অফ ফ্রিকোয়েন্সি FLPF: 7Hz
- লকআউট টাইমঃ 2.0s (সক্রিয় করার পর 2 সেকেন্ডের মধ্যে নতুন সংকেত কোন প্রতিক্রিয়া, বিরোধী মিথ্যা সক্রিয়)
- আউটপুট বিলম্ব ONTIME: 2 ~ 3600s, 16 অ-রৈখিক নিয়মিত মাত্রা (মানব সংবেদক ধারণ সময় পিন মাধ্যমে কনফিগার করা যেতে পারে)
- সনাক্তকরণ তরঙ্গদৈর্ঘ্যঃ মানব ইনফ্রারেড 8 ~ 14 μm
ডিটেকশন পারফরম্যান্স (ফ্রেসনেল লেন্স সহ)
- সনাক্তকরণ দূরত্বঃ 2 ~ 10m (লেন্স নির্বাচন উপর নির্ভর করে)
- সেন্সিং এঙ্গেলঃ ফ্রেনেলের লেন্স দ্বারা নির্ধারিত
- ট্রিগার অবস্থাঃ মানুষের আন্দোলন, স্ট্যাটিক মানুষের ট্রিগার হবে না
- ইনপুট আর্কিটেকচারঃ ডিফারেনশিয়াল সিগন্যাল অধিগ্রহণ, পরিবেষ্টিত তাপমাত্রার ধীর পরিবর্তন থেকে হস্তক্ষেপ দমন করে
পিন সংজ্ঞা
1. ভিডিডিঃ পাওয়ার পজিটিভ টার্মিনাল
2পাওয়ার গ্রাউন্ড
3. REL: মানব সংবেদনের ট্রিগার আউটপুট পিন (TTL)
4. ONTIME: বিলম্ব সময় কনফিগারেশন পিন
5. সেন্সঃ সংবেদনশীলতা সমন্বয় পিন
6. OEN: কন্ট্রোল পিন সক্ষম করুন, সেন্সর অপারেশন সুইচ করতে পারেন
পণ্যের বৈশিষ্ট্য
1. ইন্টিগ্রেটেড ইন্টিগ্রেশন, বিল্ট-ইন উচ্চ নির্ভুলতা এডিসি, ডিফারেনশিয়াল সংকেত ইনপুট, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা
2. ডিজিটাল টিটিএল সরাসরি আউটপুট, পেরিফেরিয়াল সার্কিট সরলীকৃত, একক চিপ মাইক্রোকন্ট্রোলার সরাসরি পড়তে পারেন
3. উভয় সংবেদনশীলতা এবং আউটপুট বিলম্ব সময় বিভিন্ন দৃশ্যকল্প জন্য উপযুক্ত কনফিগার করা যাবে
4. বড় ভোল্টেজ সরবরাহ, কম শক্তি খরচ, ব্যাটারি চালিত ডিভাইসের জন্য উপযুক্ত
5. অন্তর্নির্মিত ফিল্টারিং, আলোর ধীর গতি এবং তাপমাত্রার মত হস্তক্ষেপ উত্স দমন করে
সাধারণ প্রয়োগ
1মানবদেহ সংবেদনশীল আলো, সংবেদনশীল সুইচ, স্মার্ট হোম মানব উপস্থিতি সনাক্তকরণ
2নিরাপত্তা ইনফ্রারেড এলার্ম সিস্টেম, অনুপ্রবেশ সনাক্তকরণ
3. ইন্টারনেট অব থিংস (আইওটি) টার্মিনাল, ব্যাটারি চালিত পোর্টেবল ডিভাইস
4. মানব দেহ সংবেদনশীল খেলনা, গৃহস্থালী যন্ত্রপাতিগুলির জন্য স্বয়ংক্রিয় সংবেদন নিয়ন্ত্রণ
5. শিল্প স্বয়ংক্রিয়তা মানবদেহ সনাক্তকরণ
স্পেসিফিকেশনঃ
| সরবরাহ ভোল্টেজ | 2.২ ভি ~ ৫.০ ভিডিসি |
| স্ট্যাটিক শক্তি খরচ | কম শক্তির নকশা |
| আউটপুট সংকেত | TTL ডিজিটাল লেভেল আউটপুট (REL পিন) |
| উচ্চ-পাস কাট-অফ ফ্রিকোয়েন্সি FHPF | 0.4Hz |
| নিম্ন-পাস কাট-অফ ফ্রিকোয়েন্সি FLPF | ৭ হার্জ |
![]()
