পণ্যের বিবরণ:
|
| সনাক্তকরণ তরঙ্গদৈর্ঘ্য: | 5 - 14 μm | আনয়ন দূরত্ব: | 4-8 মি |
|---|---|---|---|
| আনয়ন কোণ: | 100° | আউটপুট স্তর: | উচ্চ স্তরের 3V |
| বিলম্ব সময়: | 3 - 300 সেকেন্ড | লকআউট সময়: | ডিফল্ট 4 সেকেন্ড |
| সরবরাহ ভোল্টেজ: | DC 5V ~ 20V | স্ট্যাটিক কারেন্ট: | ≤ 65 μA @ 5V |
| বিশেষভাবে তুলে ধরা: | পাইরো ইলেকট্রিক আইআর ডিটেক্টর মডিউল,মানব গতি সনাক্তকরণ সেন্সর,ইনডোর আইআর সেন্সর 4 ~ 8m |
||
পণ্যের বর্ণনাঃ

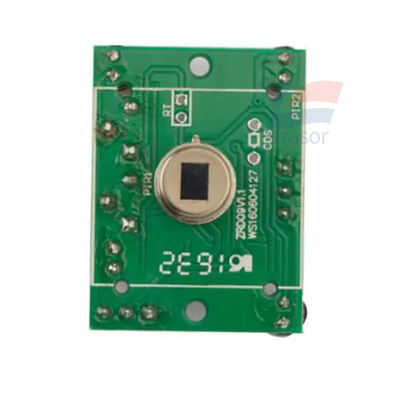

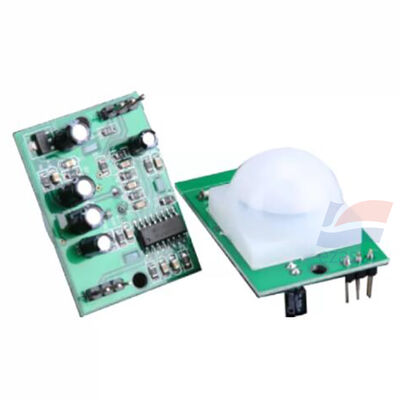

YJJ ZRD-09 পাইরো ইলেকট্রিক ইনফ্রারেড পিআইআর মোশন সেন্সর মডিউল 5 ~ 20V প্রশস্ত ভোল্টেজ মানুষের প্ররোচিত আলো জন্য নিয়মিত বিলম্ব
বৈশিষ্ট্যঃ
ZRD09 (ZRD-09) থার্মোপাইল ইনফ্রারেড পিআইআর সেন্সর মডিউল পরামিতি বর্ণনা
নীতিঃ থার্মোপাইল এফেক্ট, ইন্টিগ্রেটেড পিআইআর সংবেদনশীল উপাদান + ডেডিকেটেড সিগন্যাল প্রসেসিং চিপ + ফ্রেসনেল লেন্স, ** অ্যানালগ লেভেল আউটপুট**, মানব গতির সনাক্তকরণ, প্রশস্ত ভোল্টেজ সরবরাহ,দুটি ট্রিগার মোড সমর্থন করে, অন্তর্নির্মিত আলোর সংবেদনশীল নিয়ন্ত্রণ সংরক্ষিত সার্কিট, প্রধানত মানুষের সনাক্তকরণ লাইট, নিরাপত্তা এলার্ম জন্য ব্যবহৃত
মূল সনাক্তকরণ পরামিতি
- সনাক্তকরণ তরঙ্গদৈর্ঘ্যঃ 5~14 μm (মানব ইনফ্রারেড ব্যান্ড)
- সেন্সিং দূরত্বঃ 4 ~ 8m (নিয়মিত, ফ্রেনেলের লেন্সের উপর নির্ভর করে)
- সেন্সিং অ্যাঙ্গেলঃ 100° (লেন্স দ্বারা নির্ধারিত)
- আউটপুট লেভেলঃ উচ্চ স্তর 3V, নিম্ন স্তর 0V
- বিলম্ব সময়ঃ 3 ~ 300s ক্রমাগত নিয়মিত (মানুষ ছেড়ে যাওয়ার পরে আউটপুট থাকার সময়)
- লকআউট সময়ঃ ডিফল্ট 4s (4s মিথ্যা ট্রিগারিং প্রতিরোধ করার জন্য, ট্রিগারিং পরে)
- ট্রিগার মোডঃ ** পুনরাবৃত্তিযোগ্য ট্রিগার / পুনরাবৃত্তিযোগ্য ট্রিগার (পিন কনফিগারেশনের মাধ্যমে নির্বাচিত) **
বৈদ্যুতিক পরামিতি
- সরবরাহ ভোল্টেজঃ ** ডিসি 5V ~ 20V** (বৃহত্তর ভোল্টেজ)
- স্ট্যাটিক বর্তমানঃ ≤ 65μA @ 5V, কম শক্তি খরচ
- আউটপুট প্রকারঃ উচ্চ এবং নিম্ন স্তর (টিটিএল সামঞ্জস্যপূর্ণ)
পরিবেশগত এবং যান্ত্রিক পরামিতি
- অপারেটিং তাপমাত্রাঃ **-10°C ~ +70°C**
- মাত্রাঃ ৩২ × ২৪ × ২৪ মিমি
- ফ্রেনসেল লেন্সঃ ডিফল্ট ব্যাসার্ধ 23mm
- অপারেটিং আর্দ্রতাঃ 15 ~ 90% RH (কোন ঘনীভবন)
পণ্যের বৈশিষ্ট্য
1. 5 ~ 20V সরবরাহের বিস্তৃত ভোল্টেজ পরিসীমা, ডিসি পাওয়ার সাপ্লাই এবং অ্যাডাপ্টার পাওয়ার সাপ্লাই দৃশ্যকল্পের জন্য উপযুক্ত
2. দুটি ট্রিগার মোড উপলব্ধ, বিভিন্ন পণ্য লজিক প্রয়োজনীয়তা পূরণ
3. বিলম্ব সময় সামঞ্জস্য করা যেতে পারে, যেমন প্রবর্তন আলো এবং স্বয়ংক্রিয় সুইচ হিসাবে দৃশ্যকল্প জন্য উপযুক্ত
4. সংরক্ষিত ফটোসেনসিটিভ কন্ট্রোল সার্কিট (ঐচ্ছিক, কারখানায় কোনও ফটোসেনসিটিভ রেসিস্টর সোল্ডার করা হয় না), দিনের মধ্যে অ-ট্রিগারিং এবং রাতে সনাক্তকরণ সক্ষম করে
5. ইন্টিগ্রেটেড মডিউল, ফ্রেনসেল লেন্স দিয়ে সজ্জিত, ব্যবহারের জন্য সরাসরি একত্রিত, উন্নয়ন সহজ
6. নিম্ন স্ট্যাটিক বর্তমান, ডিভাইসের সামগ্রিক শক্তি খরচ কমাতে
সাধারণ প্রয়োগ
1মানবদেহ সংবেদনশীল আলো, সংবেদনশীল সুইচ, করিডোর সংবেদনশীল আলো
2ইনফ্রারেড অনুপ্রবেশ বিপদাশঙ্কা ডিভাইস, নিরাপত্তা মানব দেহ সনাক্তকরণ সরঞ্জাম
3. স্মার্ট হোম, আইওটি মানবদেহ সংবেদনের টার্মিনাল
4. স্বয়ংক্রিয় দরজা, স্বয়ংক্রিয় গৃহস্থালী যন্ত্রপাতি সেন্সর নিয়ন্ত্রণ
5মানব দেহ সনাক্তকরণ খেলনা, শিল্প স্বয়ংক্রিয়তা মানব দেহ সনাক্তকরণ
স্পেসিফিকেশনঃ
| সরবরাহ ভোল্টেজ | DC 5V ~ 20V |
| স্ট্যাটিক কারেন্ট | ≤ 65μA @ 5V |
| আউটপুট প্রকার | উচ্চ এবং নিম্ন স্তর |
| উচ্চ-পাস কাট-অফ ফ্রিকোয়েন্সি FHPF | 0.4Hz |
| নিম্ন-পাস কাট-অফ ফ্রিকোয়েন্সি FLPF | ৭ হার্জ |
![]()
