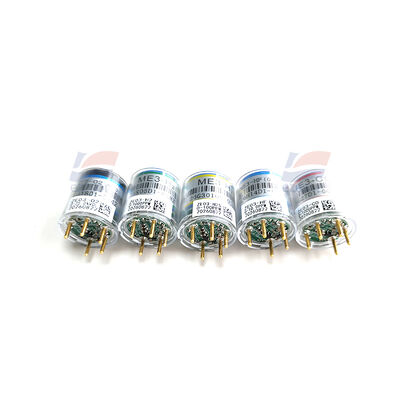

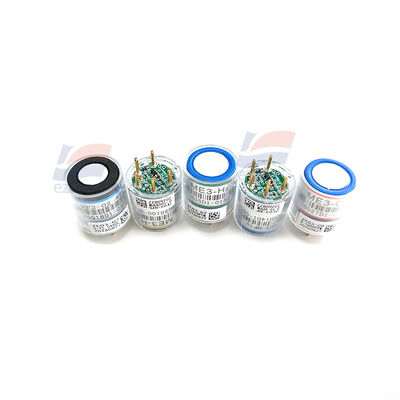

YJJ ZE03‑HF হাইড্রোজেন ফ্লোরাইড সেন্সর মডিউল 0‑10ppm HF UART‑TTL এবং অ্যানালগ আউটপুট

পণ্যের বিবরণ:

YJJ ZE03-HF হাইড্রোজেন ফ্লোরাইড সেন্সর মডিউল 0-10ppm HF UART-TTL এবং অ্যানালগ আউটপুট

বৈশিষ্ট্য:

মূল প্রযুক্তিগত পরামিতি

| আইটেম | প্যারামিটার |

| সনাক্তকরণ গ্যাস | HF (হাইড্রোজেন ফ্লোরাইড) |

| পরিমাপের পরিসীমা | **0 - 10 ppm** |

| রেজোলিউশন | 0.1 ppm |

| T90 প্রতিক্রিয়া সময় | ≤ 90 সেকেন্ড

| পাওয়ার সাপ্লাই | DC 5V ± 0.1V, অপারেটিং কারেন্ট< 5mA

| ডিজিটাল আউটপুট | UART-TTL (3.3V লেভেল); 9600-8-N-1; সক্রিয় রিপোর্টিং / প্রশ্ন-উত্তর মোড; সরাসরি ppm ঘনত্বের আউটপুট |

| অ্যানালগ আউটপুট VO | 0-3V লিনিয়ার ভোল্টেজ আউটপুট, ঘনত্ব-ভোল্টেজ এক-থেকে-এক correspondence |

| তাপমাত্রা ক্ষতিপূরণ | অন-বোর্ড তাপমাত্রা সেন্সর, ফার্মওয়্যার স্বয়ংক্রিয়ভাবে তাপমাত্রা ক্ষতিপূরণ করে |

| অপারেটিং পরিবেশ | -20 থেকে +50℃; 15-90%RH, **ঘনীভূত হওয়া কঠোরভাবে নিষিদ্ধ** Winsen Ele... |

| স্টোরেজ শর্তাবলী | -20 থেকে 50℃, 30 - 70% RH |

| প্রত্যাশিত জীবনকাল | 2 বছর (বায়ু পরিবেশে)

| মাত্রা | Φ23.5 মিমি × 24.5 মিমি |

পিন সংজ্ঞা (5 পিন, ZE03 সিরিজের স্ট্যান্ডার্ড পিনের মতো)

| পিন | সংজ্ঞা | ব্যাখ্যা |

| --- | --- | --- |

| VCC | পাওয়ার সাপ্লাই | DC5V |

| GND | পাওয়ার গ্রাউন্ড | সাধারণ গ্রাউন্ড |

| TXD | মডিউল ট্রান্সমিশন | মাইক্রোকন্ট্রোলারের RX এর সাথে সংযোগ করুন (3.3V লেভেল, 5V IO এর সাথে সরাসরি সংযোগ নিষিদ্ধ) |

| RXD | মডিউল রিসেপশন | মাইক্রোকন্ট্রোলারের TX এর সাথে সংযোগ করুন |

| VO | অ্যানালগ ভোল্টেজ আউটপুট | 0-3V অ্যানালগ সংকেত |

আউটপুট ব্যাখ্যা

1. UART সিরিয়াল পোর্ট (পছন্দের) **: সরাসরি HF ঘনত্ব (এক দশমিক স্থান), মডিউল তাপমাত্রা, ত্রুটির অবস্থা আউটপুট করে; কমান্ড রিডিং এবং ঠিকানা পরিবর্তন সমর্থন করে। লেভেল 3.3V, 5V মাইক্রোকন্ট্রোলারদের লেভেল রূপান্তর করতে হবে।

2. **অ্যানালগ VO আউটপুট**: 0-3V 0-10ppm এর সমানুপাতিক; অ্যানালগ আউটপুট নির্ভুলতা সিরিয়াল পোর্টের চেয়ে দুর্বল, সহজ সংগ্রহের জন্য উপযুক্ত।

অ্যাপ্লিকেশন পরিস্থিতি

- রাসায়নিক এবং সেমিকন্ডাক্টর এচিং প্রক্রিয়ায় HF লিকেজ পর্যবেক্ষণ

- ধাতুবিদ্যা, ইলেক্ট্রোপ্লেটিং এবং অ্যাসিড ওয়াশিং ওয়ার্কশপে বিষাক্ত HF গ্যাস সনাক্তকরণ

- বর্জ্য গ্যাস চিকিত্সা এবং বিপজ্জনক রাসায়নিক কারখানায় স্থির ট্রান্সমিটার এবং পোর্টেবল ডিটেক্টর

- গ্যাস অ্যালার্মের জন্য PLC, শিল্প নিয়ন্ত্রণ সরঞ্জাম এবং সেকেন্ডারি ডেভেলপমেন্ট ইন্টিগ্রেশন
